小型履带式液压挖掘机三维设计作品

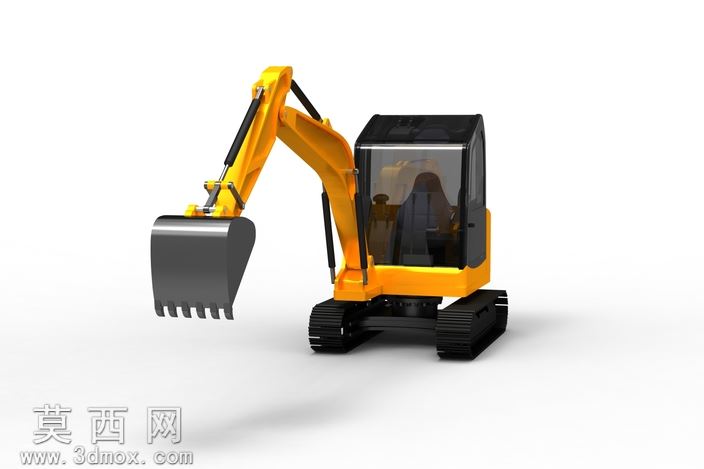

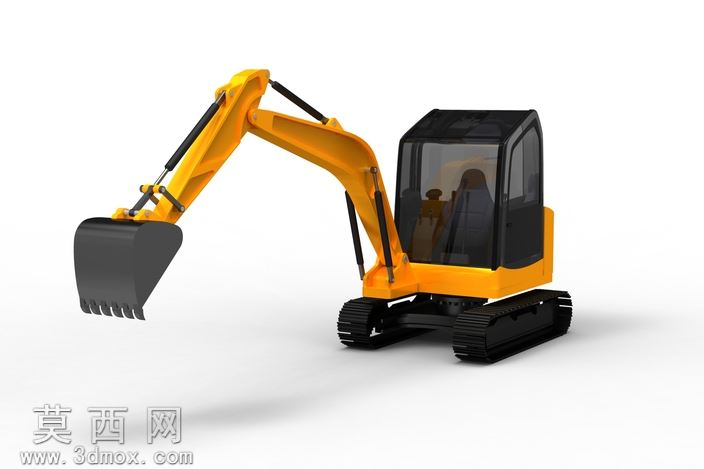

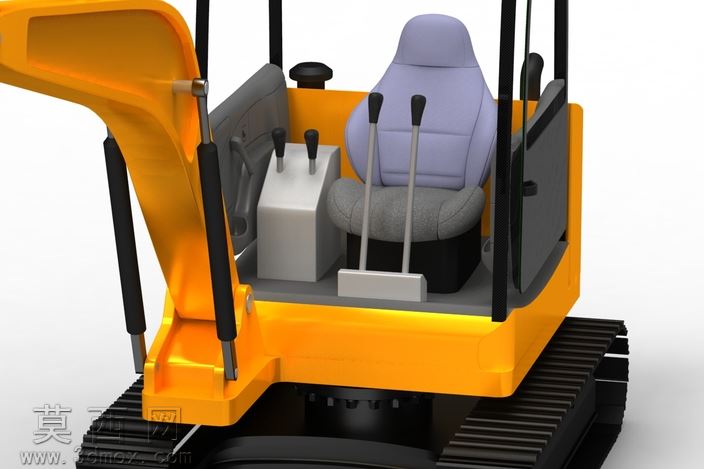

本作品为小型履带式挖掘机的三维建模设计成果，建模阶段依托三维建模软件完成全比例写实构建，首先梳理小型挖掘机的核心结构逻辑，将整机划分为行走机构、回转平台、工作装置、驾驶室四大核心模块逐一推进。行走机构部分，精准还原履带式行走系统的细节特征，对履带板、驱动轮、导向轮、支重轮以及行走架的结构进行精细化建模，每一处连接结构、装配间隙都参照真实小型挖掘机的工程参数设置，保证履带模块的结构合理性与视觉真实感。回转平台作为连接行走机构与上部工作装置的核心载体，建模时还原了回转支承的装配结构，同时对平台上覆盖件的曲面弧度、安装点位做了贴合实物的处理，保证上部结构与行走部分的衔接自然流畅。工作装置部分，完整构建了动臂、斗杆、挖斗以及对应的液压油缸结构，对动臂的弯折弧度、斗杆的连接点位、挖斗的斗齿排布与切削角度都做了写实还原，液压油缸的缸筒、活塞杆、铰接点结构都按照真实液压元件的比例建模，清晰呈现工作装置的机械传动逻辑。驾驶室部分，采用半透明材质模拟钢化玻璃效果，对驾驶室的框架结构、内部座椅、操纵装置的大致形态做了简化但写实的呈现，既保证外观的完整性，也兼顾了模型整体的轻量化表现。材质与渲染阶段，针对不同部件匹配对应的材质属性：机身覆盖件采用饱和度适中的工程黄哑光漆面材质，还原工程机械常用的涂装质感；履带、挖斗等易磨损部件采用带有细微磨损质感的深灰金属材质，模拟钢材使用后的磨砂质感；液压油缸的活塞杆采用亮面镀铬金属材质，玻璃部件采用带轻微反射与折射属性的半透明材质，橡胶管路采用哑光黑色橡胶材质。渲染时采用柔和的影棚布光方案，主光源从侧上方打亮机身整体，辅助光源补全暗部细节，添加柔和的地面投影增强模型的立体感与真实感，最终呈现出结构清晰、质感真实的小型挖掘机三维效果。设计思路上，以写实还原小型民用挖掘机的外观与核心结构为核心，在保证外观辨识度的前提下，对内部非外露结构做合理简化，既满足视觉展示的需求，也清晰呈现这类小型工程机械的核心结构特征，可用于工程机械结构展示、相关教学演示以及创意设计参考场景。
