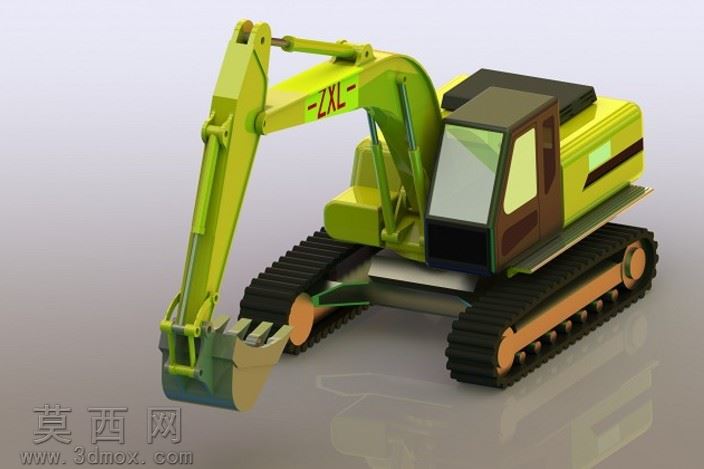

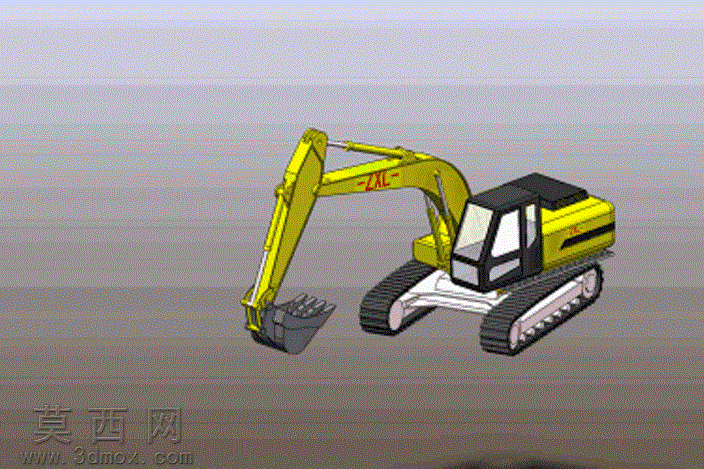

履带式液压挖掘机三维数字化设计作品

本作品为履带式液压挖掘机的三维数字化建模成果，建模过程严格参照真实中型履带挖掘机的结构比例与功能逻辑完成，整体模型采用自底向上的装配建模思路，先逐一完成各独立零部件的参数化建模，再按照实际机械装配约束关系完成整体拼接，确保各运动部件的活动逻辑与真实设备完全一致。模型的外观渲染采用分层材质赋予方案，首先为行走机构的履带板、驱动轮、导向轮及支重轮部件赋予哑光耐磨金属材质，还原钢制履带部件的粗糙磨砂质感，同时为履带橡胶衬层添加高阻尼橡胶材质，区分金属与非金属部件的视觉差异；底盘回转支承部分采用哑光铸铁材质，搭配深灰色防锈漆面效果，还原重型机械底盘的厚重工业质感。上部车身的覆盖件采用工程黄与橄榄绿的双色漆面材质，添加细微的漆面颗粒与环境反射效果，模拟真实工程机械的户外漆面特征；驾驶室部分采用半透明钢化玻璃材质，设置合理的透明度与反射参数，可清晰观察到驾驶室内部的简化操控台结构，同时为驾驶室边框赋予深棕色工程塑料材质，还原真实驾驶室的材质搭配。工作装置的动臂、斗杆、铲斗均采用与车身一致的漆面材质，在液压油缸部件处添加镀铬亮面金属材质，区分缸筒与活塞杆的材质差异，同时为铲斗斗齿部分添加高硬度耐磨钢材质，还原斗齿的磨损质感。模型完整还原了挖掘机的核心结构：包含履带行走机构的张紧装置、回转支承的连接结构、动臂斗杆的铰接点位、液压油缸的安装支座、铲斗的连杆传动结构，各铰接部位均设置了合理的装配间隙，避免出现运动干涉问题。建模过程中对非核心外观的内部结构做了合理简化，在保证外观还原度的前提下控制模型整体面数，兼顾视觉展示效果与模型运行流畅度；渲染阶段采用三点布光方案，主光源模拟户外自然光方向，搭配辅助光源补全暗部细节，添加柔和的地面反射效果，突出挖掘机整机的硬朗轮廓与工业质感，整体模型可用于工程机械结构展示、作业原理演示、相关设计方案参考等场景。
