高压燃料入口管自动装配生产设备

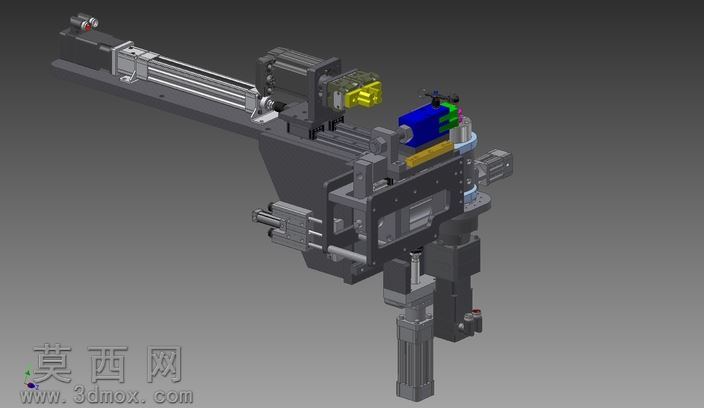

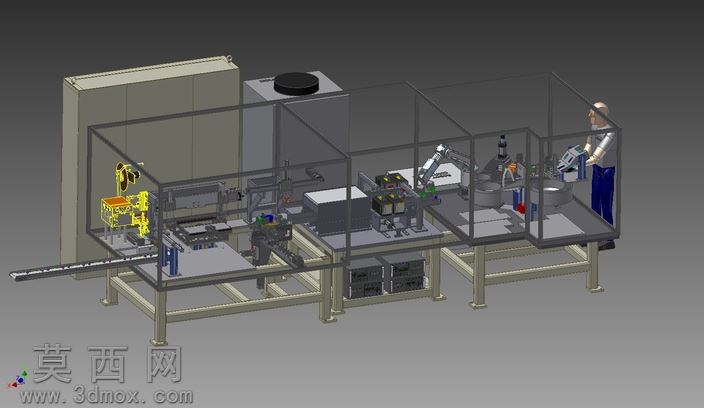

本套高压燃料入口装配设备采用三维参数化建模完成整体方案设计，建模过程中严格遵循工业自动化产线的设计规范，对每一个功能单元进行独立建模后完成总装配合，确保各运动部件无干涉、装配公差符合实际生产加工要求。渲染阶段采用工业级写实材质方案，设备机架采用哑光喷塑金属材质还原碳钢方管焊接机架的真实质感，安全防护围栏采用半透明磨砂亚克力材质，既清晰展示内部结构布局，又还原产线安全防护的实际视觉效果，传动部件、工装夹具分别赋予镀铬金属、硬质阳极氧化铝合金等对应材质，操作工位的人体模型按照真实人机工程比例设置，直观呈现人工辅助上料的操作空间合理性。结构设计上，整套设备采用分段式机架布局，从左至右依次设置管件自动上料输送单元、多工位装配作业单元、检测下料单元，各单元之间通过直线输送导轨衔接，输送线采用同步带传动结构保证管件输送的定位精度；装配工位集成了多轴执行机构完成管件的对位、压装、锁紧工序，关键装配位置设置有定位工装保证高压燃料入口管的装配同轴度，设备侧部集成了液压与电气控制柜体，将动力单元与控制单元集成布置，减少产线占用空间，外围设置全封闭安全防护围栏，仅在人工操作位预留符合安全规范的操作开口，兼顾生产安全与操作便利性。设计思路围绕高压燃料入口管的自动化生产需求展开，针对高压管件装配的高精度要求，对每个装配工位的定位基准做了统一设计，避免多次装夹带来的累积误差，同时预留人工辅助上料工位，兼顾小批量定制生产与大批量自动化生产的适配性，整体布局符合精益生产的物流走向，物料从左端上料后依次完成各装配工序从右端输出成品，减少无效搬运路径，设备底部设置可调脚杯，可适配不同车间地面的安装调平需求，各功能模块采用快装式连接结构，便于后期的维护保养与功能拓展。
