立体车库式自动泊车系统结构设计

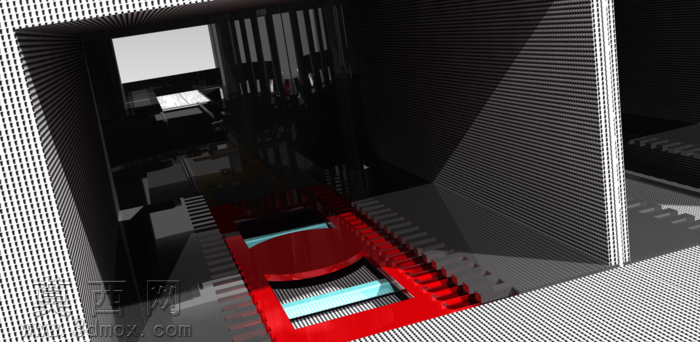

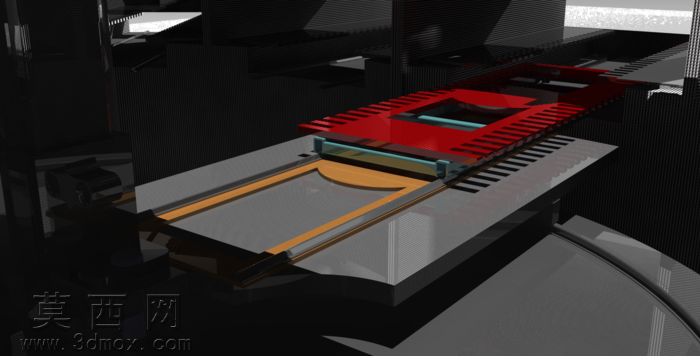

本自动泊车系统三维模型采用CATIA软件完成全参数化建模，整体围绕立体式自动停车的功能逻辑展开结构设计，完整还原了自动化泊车设备的运行场景与核心机构。建模过程中首先搭建了封闭的车库舱体框架，采用阵列式栅格结构模拟车库内壁的防护与导向结构，通过黑白高对比度的材质区分舱体边界与内部功能区域，渲染阶段采用低角度斜向透视视角，清晰展现泊车平台的升降、横移动作的预留空间。核心承载平台采用醒目的红色金属材质区分，平台表面设置有与车辆轮胎匹配的导向卡槽与限位挡块，卡槽内部嵌入浅蓝色的传动辊道结构，用于承载车辆并完成横向位移输送，辊道两侧排布有等距的齿状传动结构，与侧边的驱动齿轮组形成啮合传动副，可实现平台的平稳横向移动。模型中完整还原了泊车系统的分层承载逻辑，上层预留车辆停放工位，下层设置传动机构的安装空间，舱体侧边设置有垂直导向导轨，用于承载泊车平台完成升降动作，实现不同楼层车位的调度切换。材质设置上，舱体框架采用哑光深灰金属材质模拟冷轧钢板的焊接结构，传动部件采用亮面金属材质突出机械结构的精密感，红色承载平台采用半哑光漆面材质，既突出核心功能部件，也还原了工业设备的安全色标识规范。设计思路围绕简化泊车操作、提升空间利用率的核心需求，通过升降与横移结合的二维运动机构，实现车辆在狭小封闭空间内的自动停放与调取，无需驾驶员驶入车位，仅需将车辆停放到入口承载平台，系统即可自动完成车位分配、平台调度、车辆停放的全流程动作，模型中所有传动部件均按照实际机械传动比例设置参数，齿轮模数、辊道间距、导轨行程均符合常规家用车辆的停放尺寸要求，可直接用于自动化立体停车设备的方案演示、结构验证与教学展示，清晰展现自动泊车系统从车辆接入到完成停放的完整工作逻辑，直观呈现各机构之间的配合关系与运动路径。
