杜卡迪998摩托车离合器压力板结构设计

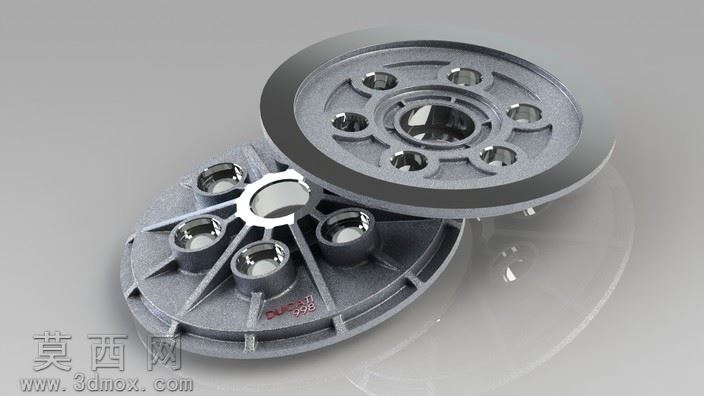

本次设计的是适配杜卡迪998车型的离合器压力板部件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循摩托车湿式离合器的装配尺寸规范，确保各配合面的公差精度满足实际装配要求。建模初期先梳理压力板的功能逻辑：作为离合器压紧机构的核心承载件，压力板需要在离合弹簧的作用力下均匀压紧摩擦片组，实现发动机动力向传动系统的平稳传递，因此结构设计上优先保障受力均匀性与结构刚性。整体模型分为上下两个配合盘体结构，上层盘体设计为环形承载结构，外圈设置平整的摩擦接触面，保证与摩擦片的贴合度，盘面均匀分布6组圆形定位沉孔，用于安装离合弹簧定位座，沉孔的深度与直径经过参数化校核，既保证弹簧安装后的同轴度，又避免弹簧工作过程中出现偏移卡滞；盘体中心设置大尺寸中心通孔，用于穿过离合器主轴，孔边缘做倒角处理，减少装配过程中的刮蹭风险，同时降低应力集中系数。下层盘体为主要受力支撑结构，盘面设置放射状加强筋结构，筋条从中心花键套位置向外辐射延伸至每个弹簧安装座底部，将弹簧施加的压紧力均匀分散到整个盘面，避免局部应力过大导致盘体变形；中心位置设计异形花键配合结构，与离合器主轴的花键齿精准啮合，保证动力传递过程中无旷量，花键齿的齿形参数经过模数、压力角校核，满足大扭矩传递的强度要求。材质设置上，模型赋予压铸铝合金材质属性，模拟实际产品的铝合金压铸成型质感，表面设置细微的磨砂颗粒纹理，还原金属压铸件的真实表面状态，弹簧安装孔内壁赋予抛光金属材质，模拟机加工后的光滑表面效果；渲染阶段采用工作室柔光布光方案，主光源从斜上方45度角照射，突出盘体加强筋的结构层次感与金属材质的哑光质感，辅助光源从侧方补光，消除结构死角的暗部阴影，清晰展现每个安装孔、加强筋、配合面的细节特征。设计过程中反复校核上下盘体的配合间隙，保证两者装配后同轴度误差控制在合理范围内，同时对盘体的厚度做了轻量化优化，在保障结构强度满足大扭矩传递要求的前提下，尽可能去除非受力区域的冗余材料，降低部件整体重量，适配高性能摩托车的轻量化设计需求；每个结构转角处都设置了合理的铸造圆角，既符合压铸工艺的生产要求，又能有效降低应力集中，提升部件的抗疲劳使用寿命，中心花键结构的齿顶与齿根都做了微小倒角处理，避免装配过程中出现齿面磕碰损伤。
