车载三自由度空间导航器外观结构设计

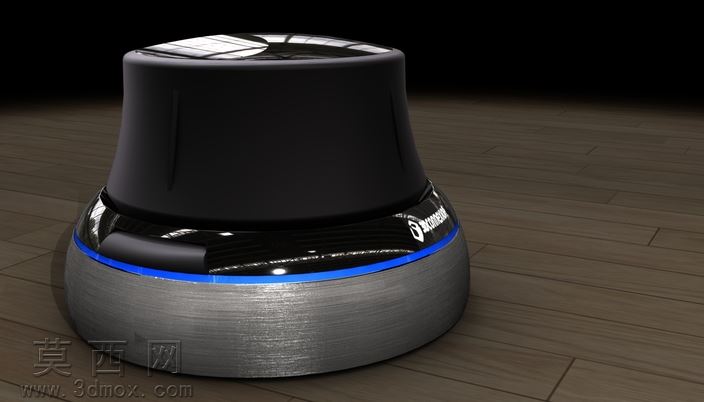

本作品为车载使用的三自由度空间导航器三维建模作品，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先从产品的核心功能逻辑出发，确定整体上窄下宽的类锥台造型，底部设置大直径配重接触平面，保障车载放置时的稳定性，避免车辆行驶过程中出现滑移倾倒的问题。建模过程中先绘制底部金属基座的截面草图，通过旋转特征生成基座主体结构，再对基座上沿做环形切槽预留灯带安装位，中部主体采用哑光黑色工程塑料材质，建模时在侧壁做细微的内凹肌理特征，既提升握持旋转操作时的摩擦力，也能避免光滑塑料面容易残留指纹的问题，顶部操作面做微弧面凸起处理，匹配手指按压旋转的操作触感，边缘做0.3mm的圆角过渡，消除尖锐棱角提升使用安全性。材质渲染阶段针对不同部件做差异化材质参数调试，底部金属基座采用拉丝不锈钢材质，设置45度方向的拉丝纹理，金属粗糙度调整为0.28，反射强度控制在0.6，还原金属基座细腻的磨砂金属质感，同时避免过高反射造成的视觉突兀；中部主体采用哑光黑色PC工程塑料，粗糙度设置为0.7，漫反射颜色调为深炭黑色，还原工程塑料柔和的哑光质感；顶部操作面采用高光黑色烤漆材质，粗糙度设置为0.08，添加轻微的清漆层反射效果，模拟烤漆面光滑亮泽的视觉效果；基座上沿的环形灯带采用半透明蓝色PC材质，设置自发光参数，发光强度调整为1.2，模拟通电状态下柔和的蓝色指示光效；侧面的品牌标识采用浮雕特征制作，赋予镀铬金属材质，和整体深色主体形成视觉层次区分。结构设计上充分考虑产品的装配逻辑，内部预留空间安装空间定位传感器、蓝牙通讯模块以及供电电池组件，各部件之间设置定位卡扣结构，减少螺丝使用提升装配效率，底部预留防滑胶圈的安装槽位，进一步提升放置稳定性。渲染场景采用木质桌面作为承载面，添加柔和的室内顶光以及侧方补光，调整光线角度让金属基座的拉丝纹理、环形灯带的光效都能得到自然呈现，阴影做柔化处理，最终渲染效果真实还原产品的材质质感与结构细节，完整呈现这款空间导航器简约科技感的外观设计与合理的结构布局，可用于产品外观验证、结构手板制作以及宣传展示使用。
