电缆拉紧用花兰螺栓三维结构设计

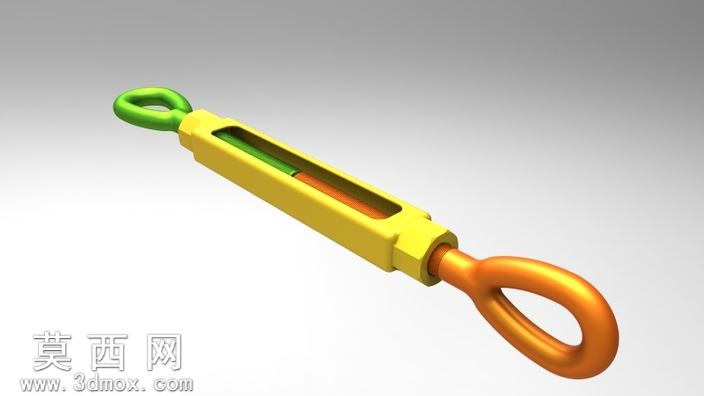

本模型为电缆拉紧作业专用的花兰构件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循五金索具的实际尺寸比例，对各个部件的装配关系进行了精准还原。模型整体由两端带吊环的螺杆、中部调节套筒、内置锁紧结构三个核心部分组成，建模时首先绘制两端吊环的闭合轮廓草图，通过扫掠命令生成带圆角过渡的环形吊环结构，确保吊环与螺杆衔接处的应力过渡区域平滑无棱角，避免实际使用中的应力集中问题。中部调节套筒采用六方柱外形设计，建模时先绘制正六边形截面轮廓，通过拉伸生成套筒基体，再在套筒侧壁开设长条形观察窗口，窗口边缘做倒圆角处理，既可以直观观察内部螺杆的啮合长度，也能去除加工锐边提升使用安全性。材质设置上，两端吊环分别赋予不同的金属材质表现，一端为亮绿色浸塑防护金属材质，模拟实际产品的防滑绝缘涂层效果，另一端为暖橙色金属质感，中部套筒采用明黄色工程金属材质，内部调节螺杆分别对应两端吊环设置绿色与橙色的分段材质，通过材质区分清晰展现构件的装配层次，渲染阶段采用柔和的工作室环境光，搭配浅灰色渐变背景，突出构件的外形轮廓与结构细节，对金属表面的反光度、粗糙度参数进行反复调试，还原五金构件的真实质感。结构设计上，两端螺杆采用正反螺纹设计，旋转中部套筒即可实现两端吊环的间距调节，从而完成电缆的张紧作业，建模时对螺纹配合间隙做了合理预留，符合实际生产中的装配公差要求，套筒端部的锁紧螺母结构也做了完整还原，调节到位后可通过锁紧螺母固定位置，防止使用过程中出现松动滑脱问题。整体设计兼顾了结构实用性与展示直观性，可用于五金索具的结构演示、施工场景模拟、产品宣传展示等多个场景，模型的各个部件均为可编辑参数化特征，可根据实际使用需求调整尺寸规格，适配不同拉力等级的电缆拉紧作业需求。
