工业管道连接用膨胀室结构设计

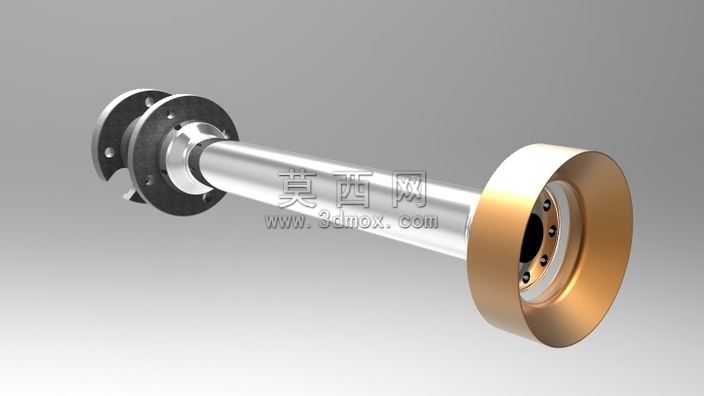

本膨胀室三维模型采用专业三维建模软件完成全参数化设计，建模过程中严格遵循工业管路系统的实际装配尺寸规范，对各部件的配合公差进行了精准设定。模型整体为长轴式管状结构，左端采用带螺栓孔的法兰连接结构，法兰盘上均匀分布的安装孔位完全匹配标准工业管道的对接规格，建模时对法兰盘的倒角、密封槽结构都做了精细化还原，保证虚拟装配时的干涉检查结果符合实际生产要求。中间的管体部分采用空心薄壁结构设计，既保证了管路的通流能力，也兼顾了构件的轻量化需求，建模时通过曲面放样与实体抽壳结合的方式，还原了金属管材的光滑内壁与外壁质感。右端的扩口端采用金色金属材质渲染，与左端银灰色法兰、中间亮面金属管体形成清晰的材质区分，渲染阶段分别为不同部件赋予了对应的物理材质属性：法兰部分设置为哑光铸铁材质，调整了粗糙度与金属度参数还原铸铁件的磨砂质感；中间管体设置为抛光不锈钢材质，添加了环境反射效果模拟金属管材的亮面光泽；右端扩口部分设置为黄铜材质，调整了漫反射与高光参数还原铜合金的暖金色金属质感。结构设计上充分考虑了膨胀室在管路系统中的补偿功能，各连接部位的过渡圆角都做了应力分散设计，避免管路运行过程中出现应力集中问题。建模过程中对所有装配关系都做了约束设定，法兰与管体的同轴度、端面垂直度都符合工业装配标准，整体模型可直接用于虚拟装配验证、管路系统模拟仿真以及生产加工的图纸导出，各部件的参数均可根据实际工况需求进行调整修改，适配不同通径、不同压力等级的管路系统使用场景。
