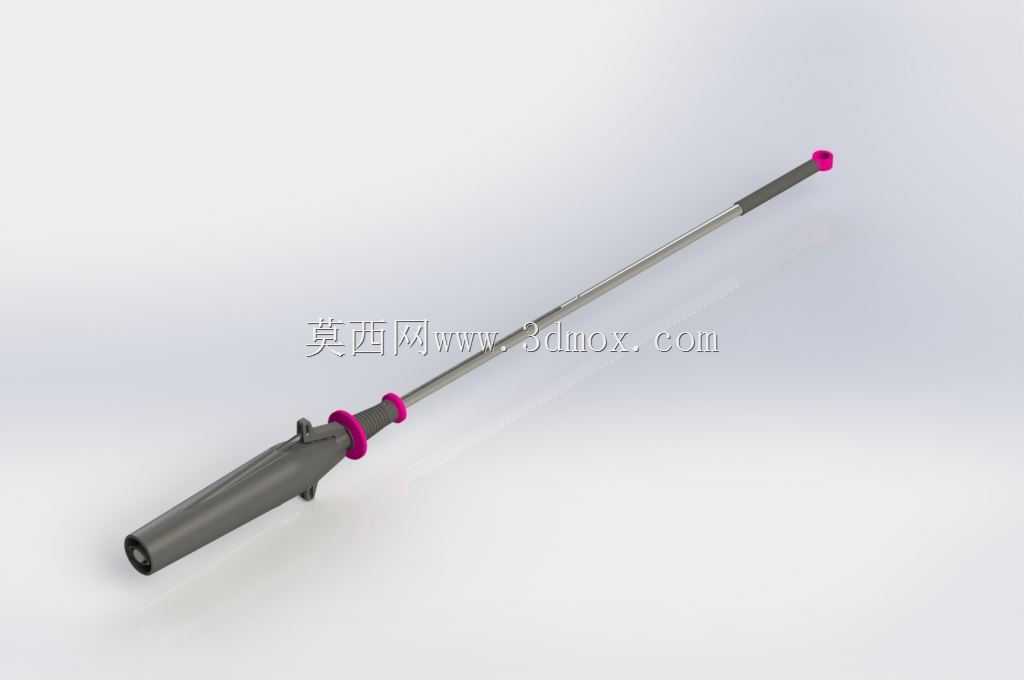

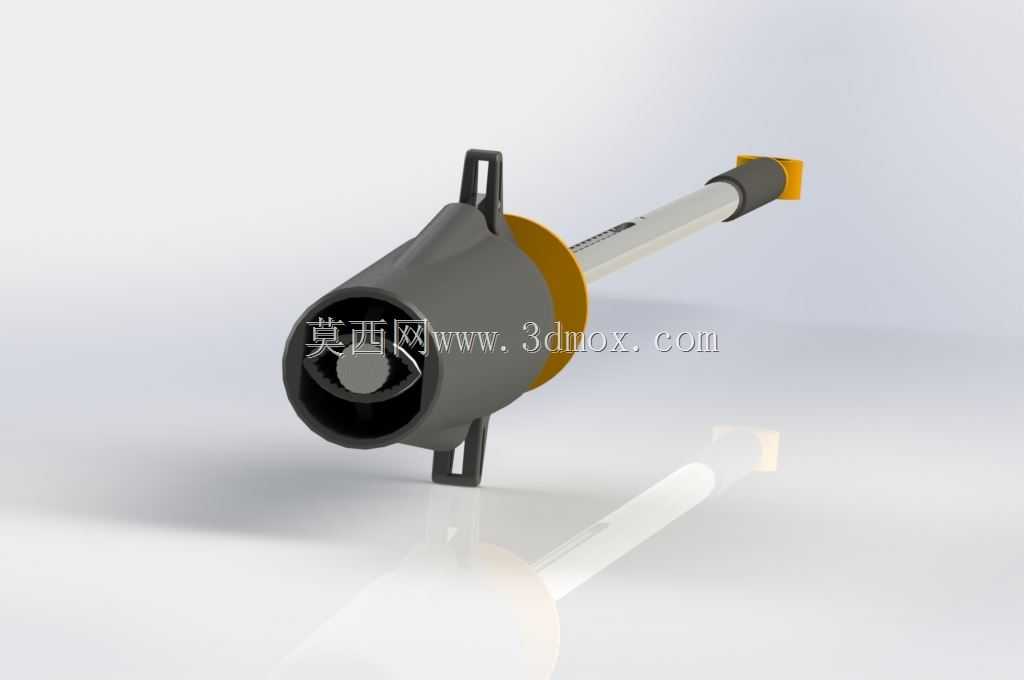

卡萨贝拉拉线挤扭式清洁拖把结构设计

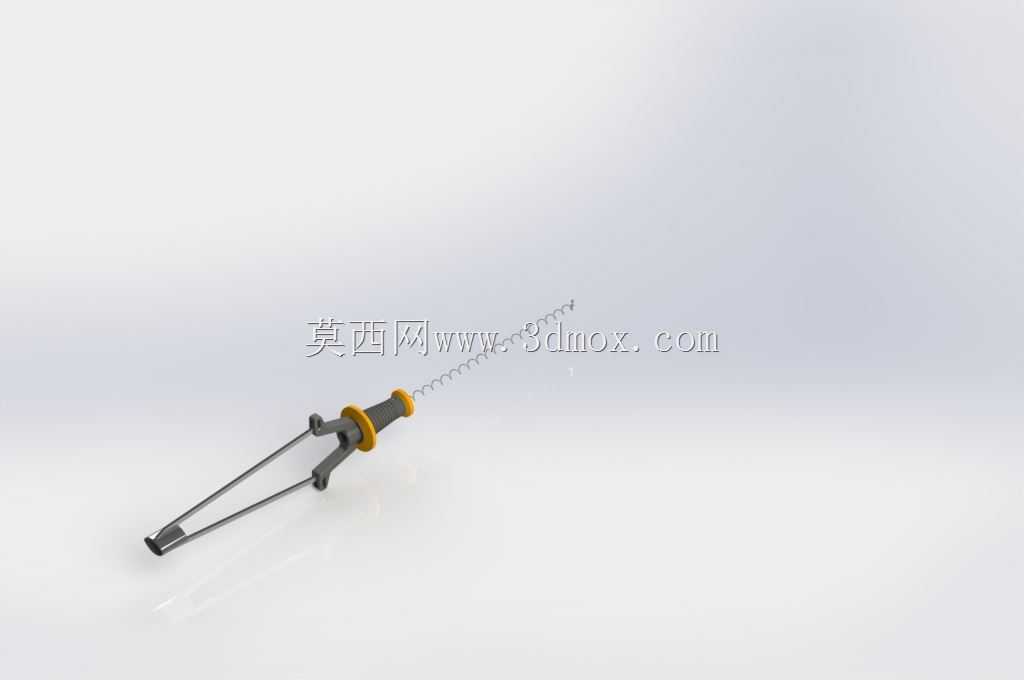

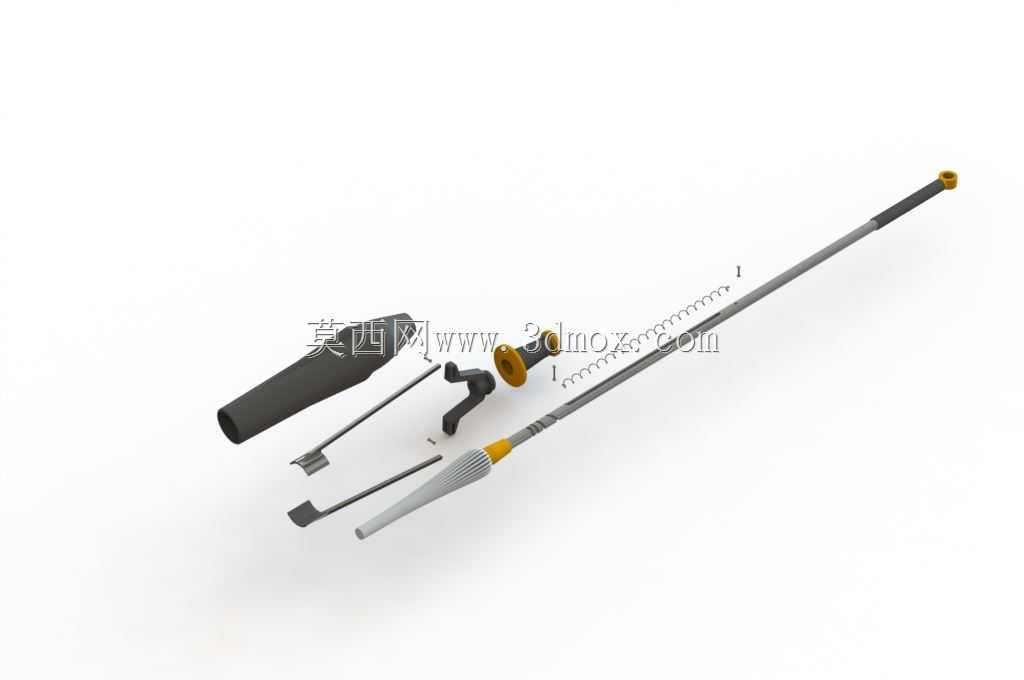

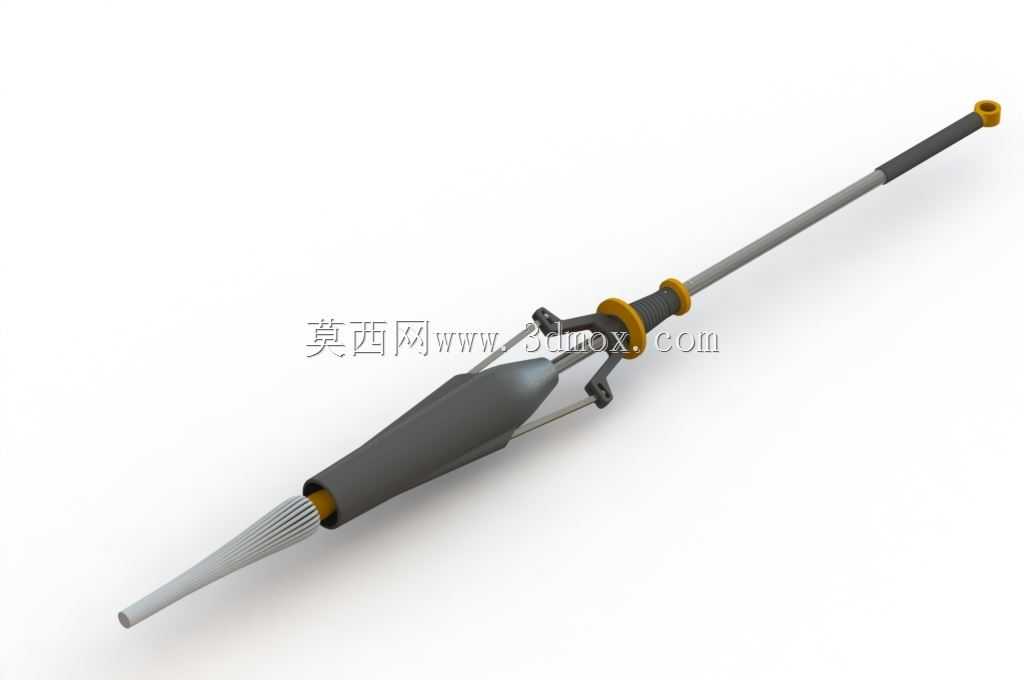

这款拉线挤扭式清洁拖把，主要面向家庭日常地面清洁、商用场所日常保洁等高频清洁场景，可适配瓷砖、木地板、水磨石等多种常见地面材质的清洁作业，解决传统平拖挤水不彻底、拖布残留水分过多易留水痕、手动拧干脏手的使用痛点。从实际使用功能来看，该拖把核心优化了挤水扭干的作业逻辑，当使用者向下移动手柄时，整套传动结构同步带动拖头组件位移，经过灰盖部件内预设的导向距离后，滑杆开始向前轴向移动，逐步压缩拖布的棉线纤维，同时引导部分的两个滑杆连接结构开始顺时针旋转，在轴向压缩拖布的同时带动拖布整体扭转，通过压缩加扭转的双重作用力，充分挤出拖布纤维内吸附的污水，挤水过程中拖把手部握持位置不随拖头旋转，始终沿拖把轴线做线性移动，操作时无需额外调整握持姿势，施力更顺畅。拖把握持区域内置拉簧部件，挤水动作完成后，拉簧的复位作用力会带动所有结构部件自动回到初始的上提位置，无需手动复位结构，操作连贯性更强。设计过程中针对拖头夹持结构做了形态优化，将夹头与夹嘴传动的组合部位做了弧形适配，让拖布在压缩挤干状态下能形成更平整的形态，避免传统挤水拖把拖布挤干后褶皱堆积、拖地时留下条状痕迹的问题，同时特意将导杆末端做了微弯曲的弧形处理，能更好地抓牢拖布纤维，避免挤水扭转过程中拖布脱落移位。拖布的走线通道预留了直径调整空间，可适配不同厚度、不同吸水率的拖布替换装，用户可根据清洁场景的需求更换对应拖布，比如干拖除尘时选用超细纤维拖布，湿拖去污时选用棉胶混纺拖布。整套拖把的长杆采用分段式同轴设计，整体握持长度符合成年人站立清洁的作业高度，无需弯腰操作，拖头收拢状态下直径较小，可深入家具底部、墙角缝隙等狭窄区域完成清洁，安装时仅需将杆体与拖头组件对位卡接即可完成装配，无需额外辅助工具，替换拖布时仅需松开夹嘴结构即可完成更换，日常维护十分便捷。
