三芯带屏蔽层电力电源线三维结构模型

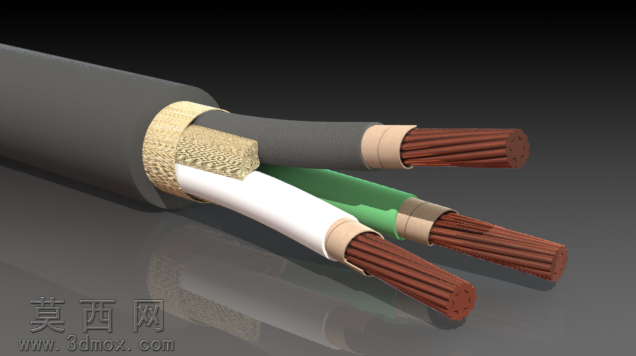

本模型为三芯带屏蔽结构的电力电源线三维建模成果，建模过程中严格遵循常规民用电源线的实际结构比例进行尺寸还原，首先完成外护套的基础建模，采用拉伸与曲面扫描结合的方式构建黑色PVC外被的圆柱主体，在端部位置通过切除特征模拟线缆剥除外皮后的断面效果，精准还原外被的厚度与包裹形态。其次针对屏蔽层结构，采用编织纹理贴图配合凹凸材质参数，还原铜丝编织屏蔽网的金属质感与编织孔隙细节，在屏蔽层与内部线芯之间添加薄型无纺布隔离层的结构特征，通过薄壳拉伸与褶皱变形处理，还原隔离层缠绕包裹的真实形态。内部三根动力线芯分别采用黑、白、绿三色区分绝缘层，每根线芯的绝缘护套均通过扫描特征生成，端部剥除绝缘层的位置精准还原绝缘皮的切口厚度与包裹铜芯的贴合状态，内部铜导体部分采用多股铜丝绞合的结构建模，通过阵列与螺旋扫描特征还原多根细铜丝绞合组成导体的真实结构，每根铜丝的直径、绞合节距均参考常规电源线的工艺参数设置，还原铜芯端面的密集排列效果。材质渲染阶段，外护套采用哑光深灰色PVC材质，调整粗糙度参数模拟橡胶材质的漫反射质感，屏蔽层采用黄铜金属材质，设置适当的金属度与反射参数，还原编织铜网的金属光泽，三色绝缘层分别赋予对应颜色的半哑光塑料材质，区分不同线芯的功能标识，铜芯部分设置高金属度的紫铜材质，还原纯铜导体的金属色泽与轻微氧化质感。场景搭建采用深色反光地面，添加柔和的环境光与定向补光，突出线缆各层结构的层次关系，通过半剖面的展示角度清晰呈现从外护套、屏蔽层、隔离层到绝缘线芯、铜导体的完整层级结构，建模过程中对各部件的装配关系进行精准约束，还原实际线缆生产中各层结构的包裹顺序与配合间隙，可用于电气布线教学、线缆产品展示、电气装配仿真等场景的三维素材使用，模型细节完整度高，结构还原度符合工业级展示需求。
