管道离心式鼓风机总成结构设计

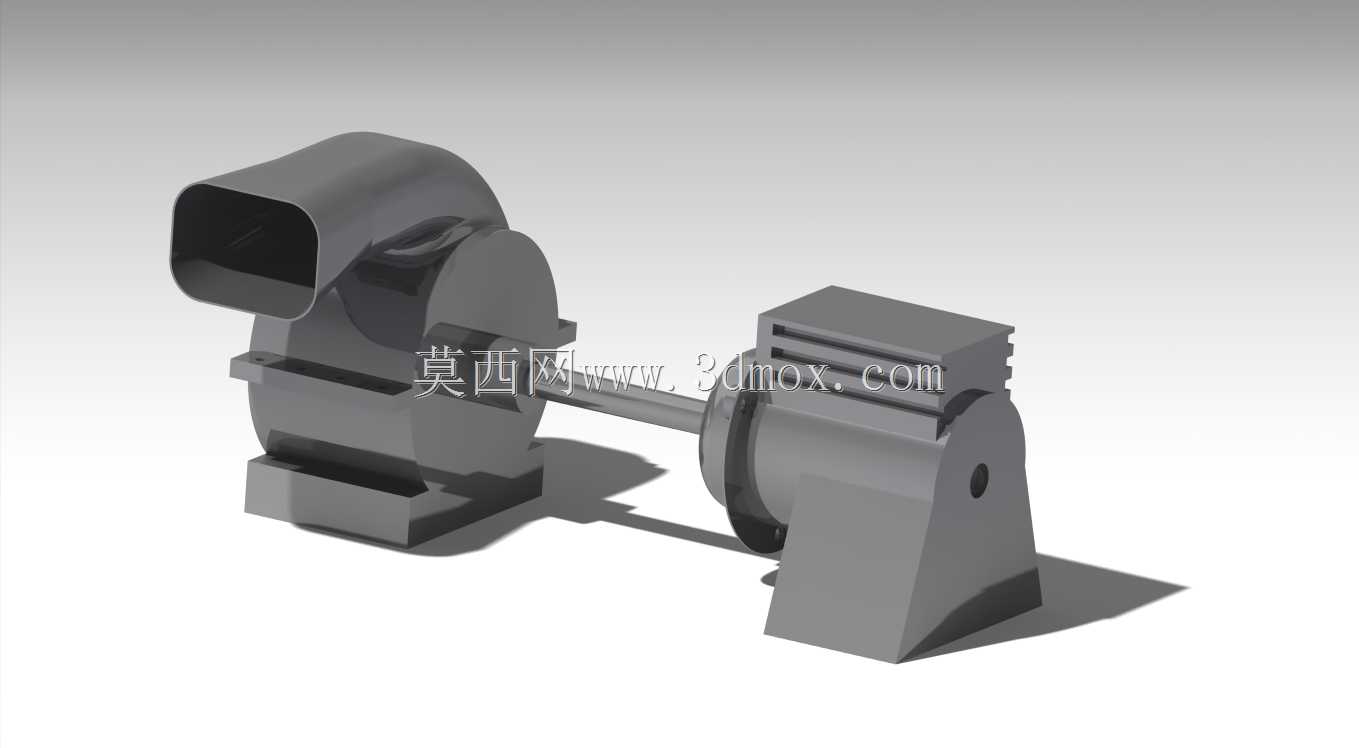

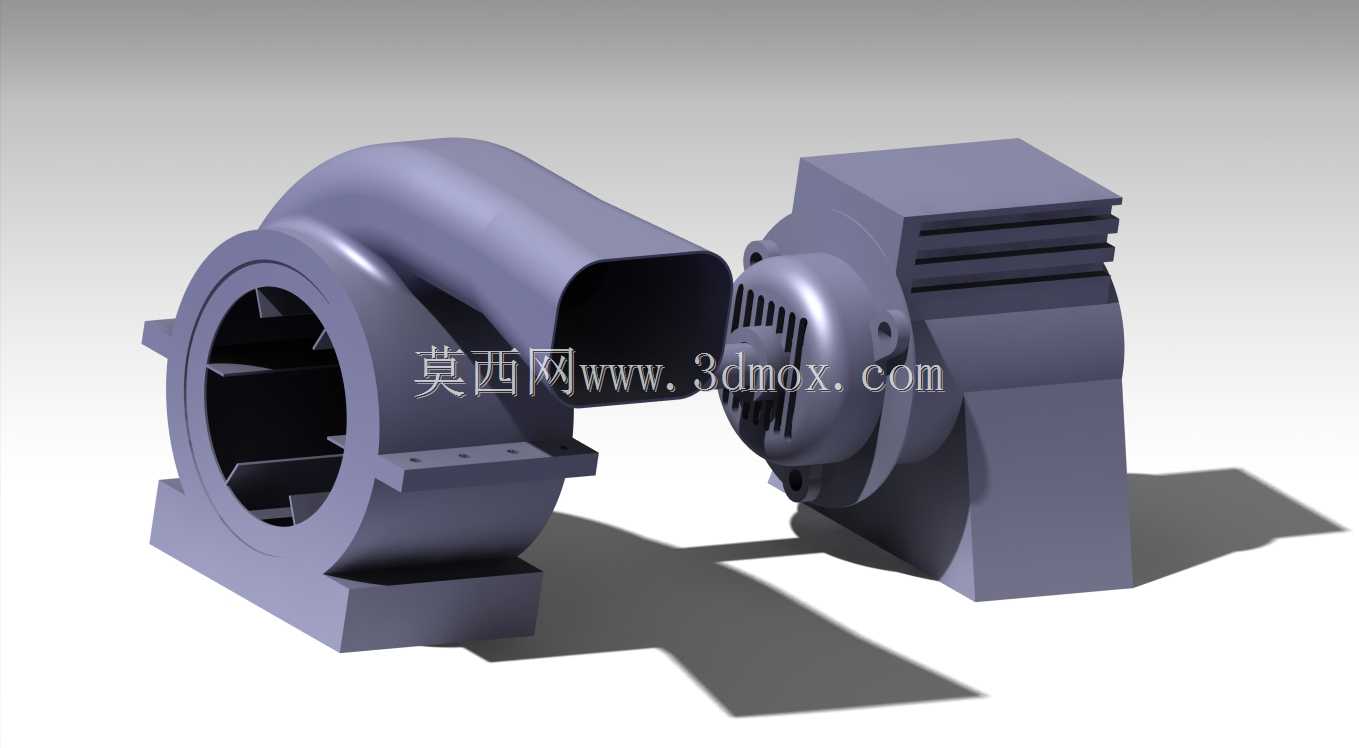

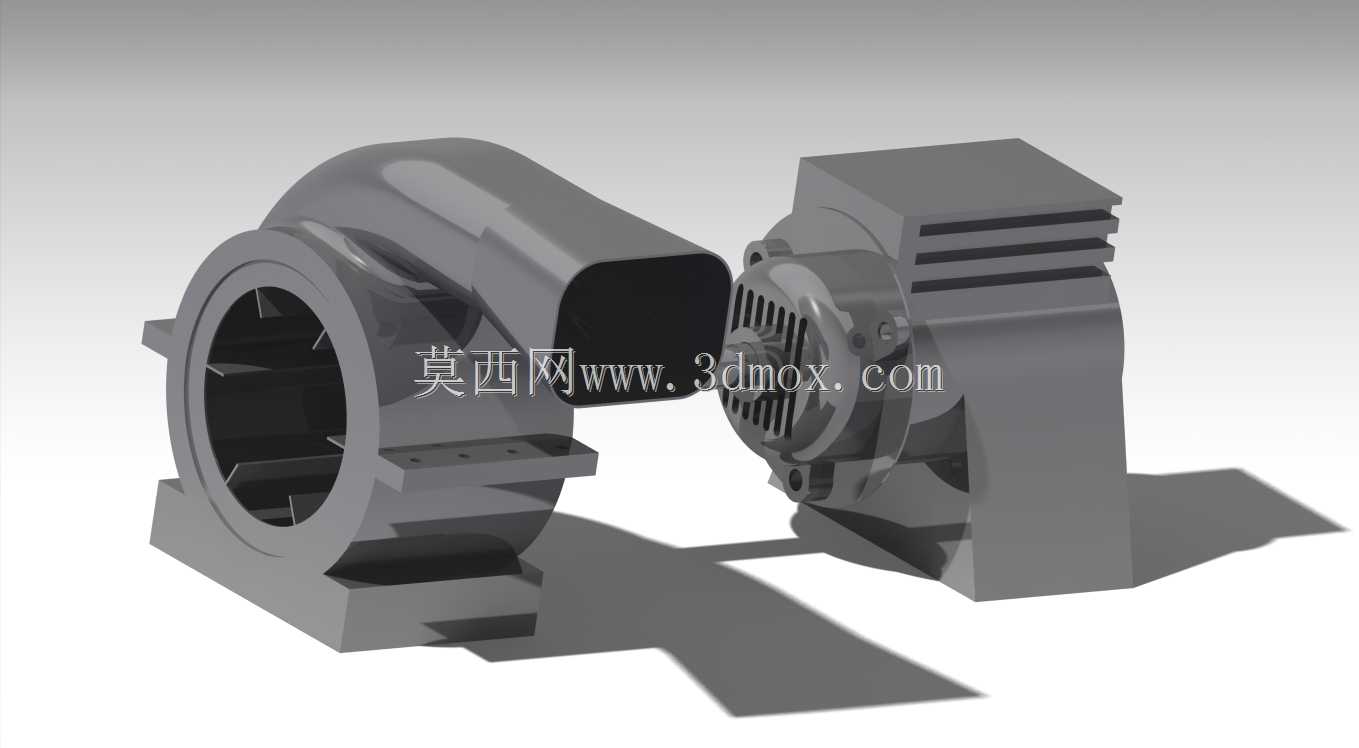

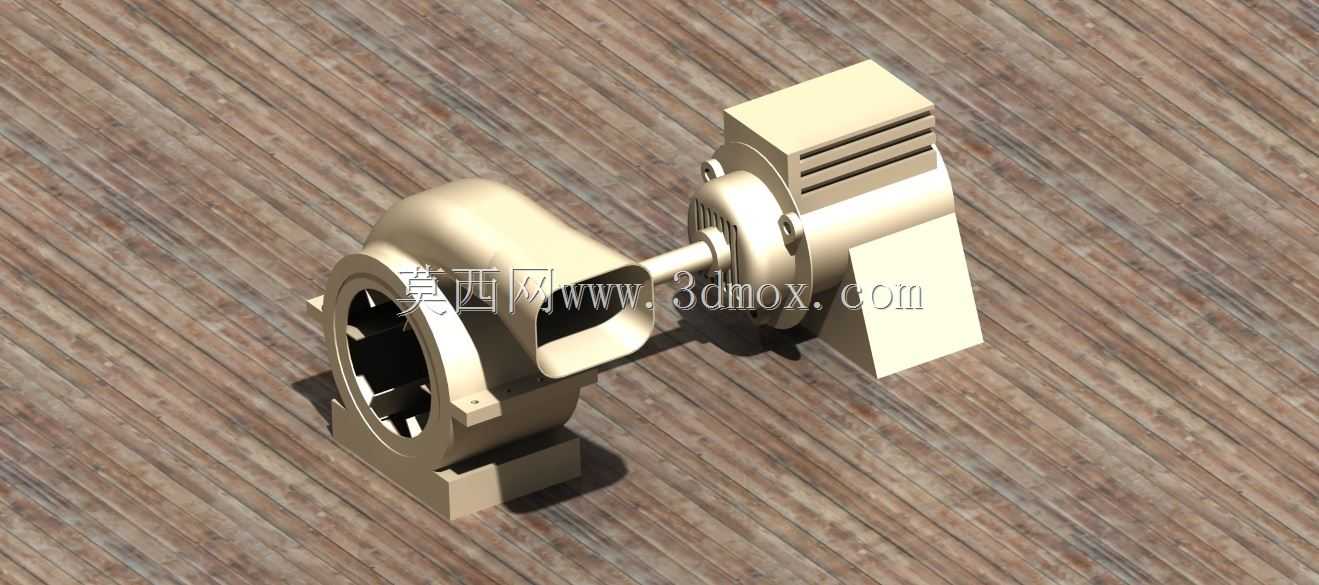

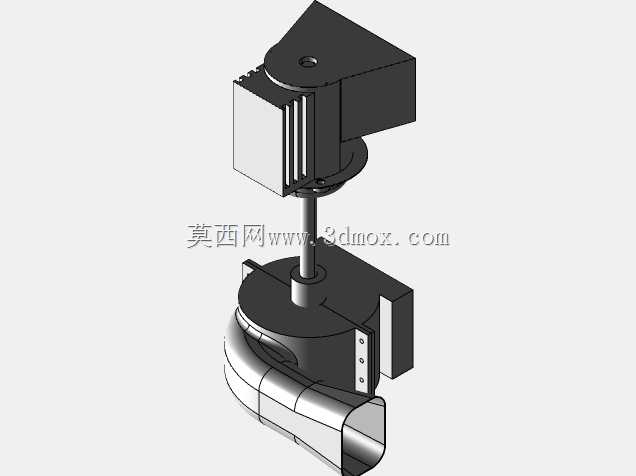

这款管道离心鼓风机主要面向工业通风、空气输送、生产环节气体循环等场景设计，可广泛应用在厂房通风换气、生产工艺热风输送、设备散热配套、除尘系统引风等实际工况中，作为气体动力输送的核心部件，能够在管路系统中提供稳定的风压与风量，满足不同场景下的气体介质输送需求。从实际用途来看，该设备可适配常温空气、低浓度无腐蚀性气体的输送作业，既可以独立作为小型通风系统的动力源，也可以嵌入到大型通风、换热、除尘管线中作为增压单元使用，适配民用商用建筑通风、工业生产工序送风、小型设备散热配套等多类场景。在功能特性上，该鼓风机采用离心式叶轮结构设计，气流从轴向进入叶轮腔后，通过叶轮高速旋转获得离心动能，再经蜗壳结构导流转向后从方形出风口送出，相比轴流风机能够提供更高的输出风压，更适配带有管路阻力的送风场景；设备整体分为蜗壳壳体与驱动电机两个核心模块，壳体采用一体式铸造型腔结构，流道内壁做顺滑过渡处理，能够减少气流在腔体内的紊流损耗，提升送风效率，同时壳体底部设置带安装孔的固定支座，可直接通过螺栓固定在安装基面或支架上，降低现场安装的调整难度。从设计思路来看，该模型在结构设计阶段充分考虑了装配兼容性与运维便利性，蜗壳与电机的连接端采用标准化止口定位结构，能够保证叶轮与电机轴的同轴度，减少运行过程中的振动与噪音；出风口采用方形法兰接口，可直接匹配同规格的方形通风管道，无需额外制作转接件，进风口端采用圆形法兰结构，可适配圆形进风管或者加装防护网罩，避免杂物吸入叶轮腔造成设备损坏。在外形尺寸与安装边界上，该鼓风机整体采用卧式布局，蜗壳侧的圆形进风口与电机输出轴保持同轴，方形出风口朝向水平侧方，底部安装支座的孔位按照通用风机安装间距设计，安装时需要预留出电机侧的接线空间与蜗壳侧的风管连接空间，设备整体重心落在底部支座的支撑范围内，安装固定后无需额外添加辅助支撑结构；叶轮与蜗壳内壁之间预留均匀的运转间隙，既避免运转过程中出现刮蹭，也能减少间隙漏风带来的效率损失，电机外壳设置散热筋结构，能够在设备持续运转过程中通过气流带走电机产生的热量，提升设备长时间运行的稳定性。
