波轮洗衣机核心洗涤转盘结构设计

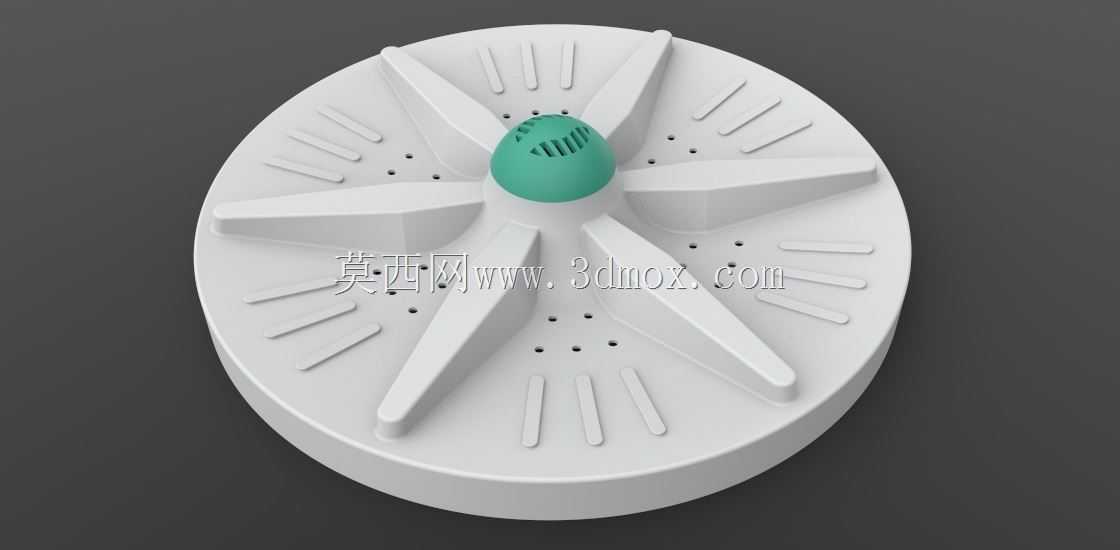

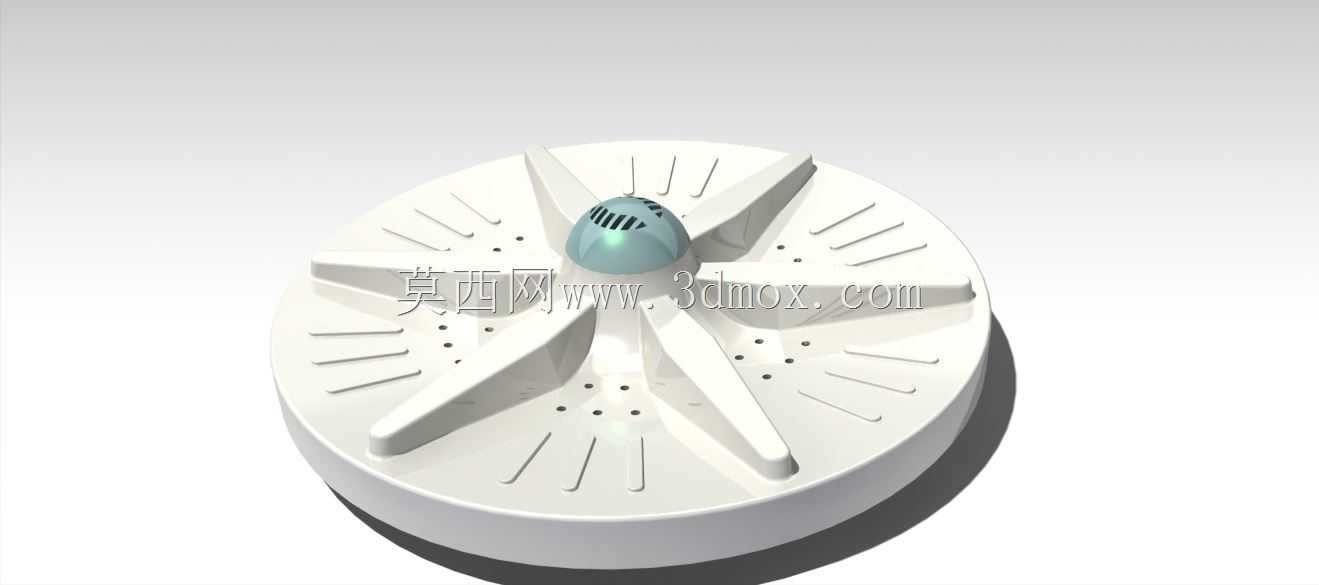

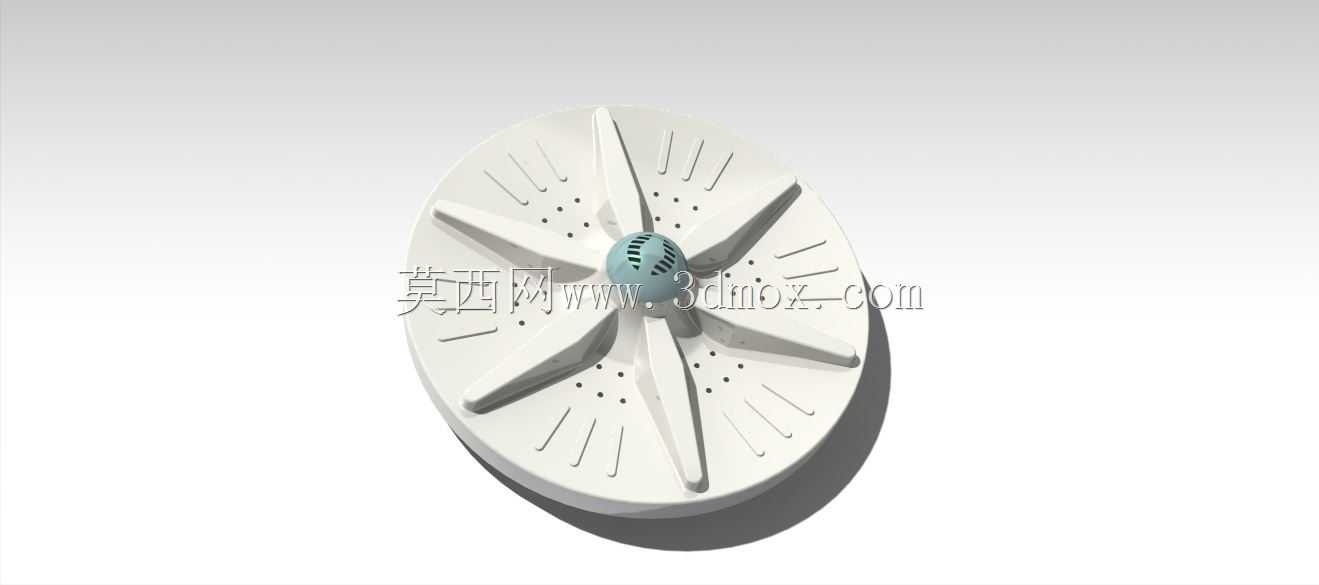

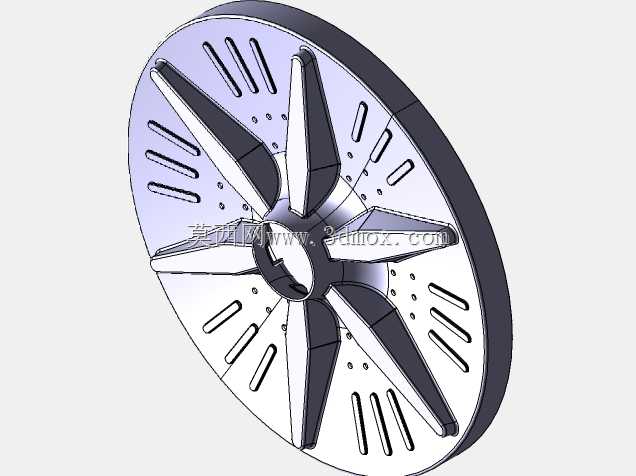

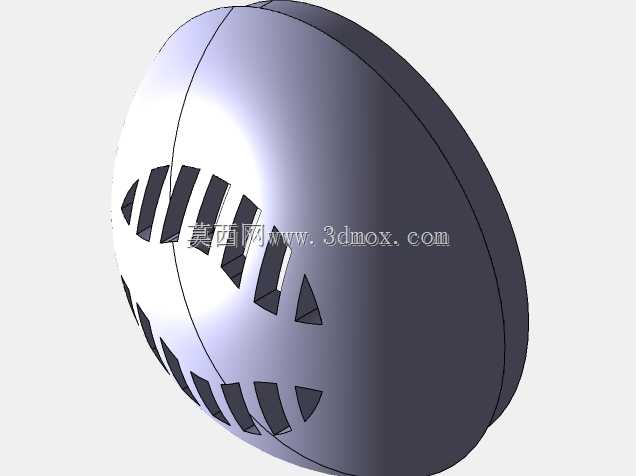

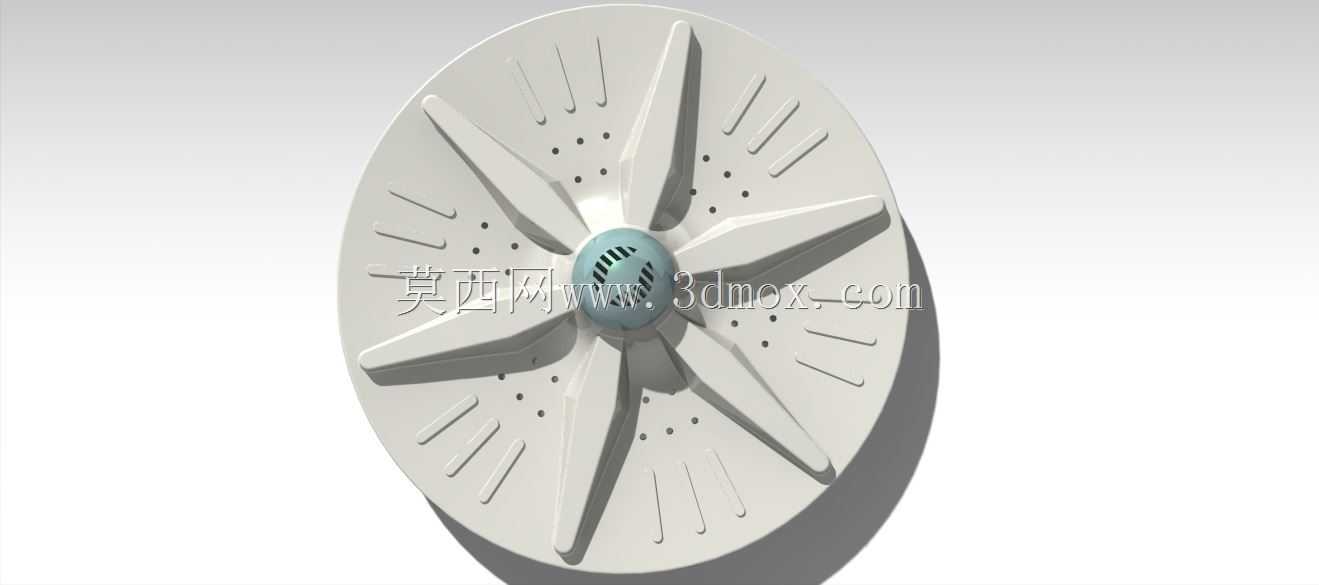

该结构是波轮式全自动洗衣机的核心洗涤执行部件，安装于洗衣机内桶底部中心位置，直接参与衣物洗涤的全流程作业，是决定衣物洗净度、洗涤均匀度与衣物磨损率的关键功能组件。在日常家用洗衣场景中，该部件通过电机驱动做正反向交替旋转，带动桶内水流形成多维度的涡流与翻滚流场，让衣物在水流冲击、部件与衣物的轻柔摩擦、衣物之间的相互揉搓共同作用下，完成污渍剥离的洗涤过程，适配棉麻、化纤、混纺等多种常见面料的日常洗护需求。从功能特性来看，该转盘采用中心凸起加放射状凸筋的经典结构布局，中心位置的圆润凸起结构可避免衣物在旋转过程中缠绕卡滞在转轴位置，减少衣物拉扯损伤；八条放射状分布的主凸筋沿盘面径向延伸，旋转过程中可强力推动水流形成定向涌动，搭配凸筋之间盘面均匀分布的长条状导流槽与微小透水孔，可打散大体积水流形成细密的紊流，既能够提升水流对衣物纤维缝隙的冲刷力度，也能让洗涤过程中产生的毛屑、线絮通过透水孔进入过滤通道，避免毛屑重新附着在洗净的衣物表面。盘面所有凸起边缘均做了大圆角钝化处理，没有尖锐棱角，可最大程度降低洗涤过程中对衣物面料的勾丝、磨损风险。从设计思路层面，该结构在保证水流驱动力的前提下做了轻量化的结构优化，放射状凸筋采用变厚度设计，根部厚度更大以保证旋转过程中的结构强度，避免长期受水流冲击、衣物挤压出现形变断裂，边缘厚度逐步收窄以减少旋转过程中的水流阻力，降低驱动电机的负载，提升整机运行的能效表现；盘面的透水孔采用上小下大的锥形设计，既可以避免细小衣物纤维、纽扣等小物件卡入孔内造成堵塞，也能提升透水效率，让转盘上下区域的水流形成顺畅循环。在安装边界与尺寸适配方面，该转盘为圆盘式结构，外边缘与洗衣机内桶底部的安装凹槽做间隙配合，间隙控制在合理范围内，既不会因为间隙过大卡入衣物边角，也不会因为间隙过小在旋转过程中与桶壁产生摩擦异响；中心位置设置有与洗衣机输出轴匹配的异形安装孔，可实现周向锁止，避免旋转过程中出现打滑空转，安装后盘面与内桶底部平面保持齐平，不会出现凸起剐蹭衣物或者凹陷积水的问题，整体结构适配主流容量段的家用波轮洗衣机安装需求，拆装维护便捷，长期在洗涤液浸泡、冷热交替的潮湿环境下使用也能保持结构稳定性。
