小型大纳晶体管SOT封装三维结构设计

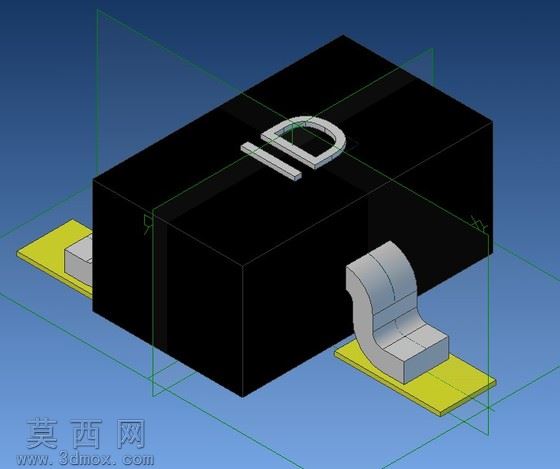

本作品为小型大纳晶体管SOT封装的三维参数化建模成果，建模过程依托三维设计软件完成全尺寸结构还原，严格遵循SOT封装的行业通用尺寸规范，对封装本体、引脚、焊盘区域进行了1:1的精准复刻。建模阶段采用实体建模与曲面建模结合的方式，首先绘制封装本体的基础矩形轮廓，通过拉伸命令生成黑色塑封主体的基础实体，对塑封本体的棱边做符合工业生产实际的微小倒角处理，还原真实塑封工艺的边角特征，同时在塑封本体上表面精准制作极性标识凸台，通过拉伸切除与凸台拉伸结合的方式做出清晰的ID极性标记，标记的尺寸比例、位置完全符合SOT封装的标识规范，可直接用于生产环节的极性识别参考。引脚部分采用多段线绘制弯曲轮廓后扫掠生成实体，精准还原SOT封装引脚的弯折弧度、厚度与宽度参数，引脚与塑封本体的衔接位置做了贴合实际封装工艺的嵌入处理，避免出现结构穿模问题，引脚末端的焊盘区域单独做平面处理，还原引脚与PCB板焊接的接触面特征。材质渲染阶段，为塑封主体赋予哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原环氧塑封料的真实质感；为引脚赋予镀锡金属材质，调整金属材质的高光与反射参数，还原引脚表面的金属光泽与轻微磨砂质感；为配套的PCB焊盘部分赋予亮黄色阻焊材质，还原印制电路板焊盘的外观特征。模型搭建过程中严格校验各部件的装配关系，引脚与塑封本体的相对位置、引脚间距、引脚伸出长度均符合SOT封装的标准尺寸公差要求，整体模型无重叠面、无破面、无多余几何特征，结构完整逻辑清晰。该模型可直接用于PCBA组装环节的干涉检查、布局仿真，也可作为电子类教学演示的可视化素材，帮助设计人员直观理解SOT封装晶体管的立体结构与装配关系，在PCB设计阶段可直接调用该模型进行板上布局验证，提前规避元器件与周边结构的干涉问题，提升电子产品设计的效率与准确性。
