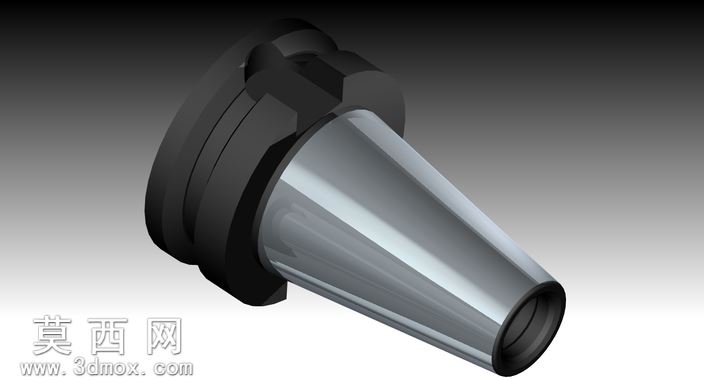

BT40数控加工中心刀柄结构三维设计

本模型为BT40规格数控加工中心用收缩式刀柄，采用三维建模软件完成全参数化结构设计，建模过程严格遵循MAS403标准中BT40刀柄的锥度、法兰尺寸、拉钉配合位等核心尺寸规范，保证模型与实际工业产品的尺寸一致性。建模阶段先以旋转凸台命令构建7:24锥度的主体锥柄部分，精准控制锥面的角度公差与表面轮廓度，确保锥面与机床主轴锥孔的配合精度；随后通过拉伸、切除命令构建刀柄上部的法兰驱动结构，精准还原法兰端的传动卡槽、拉钉安装孔位的结构细节，保证刀柄与主轴拉爪的装夹适配性。材质渲染阶段，锥柄部分采用抛光高速钢材质，设置高反射金属材质参数，还原金属切削刀具配件的亮面金属质感，表面添加细微的磨削纹理贴图，模拟实际刀柄经过精磨加工后的表面状态；法兰及锁紧部分采用发黑处理的合金钢材质，设置低反射哑光深灰金属材质，添加细微的氧化层质感，区分不同部件的表面处理工艺差异。结构设计上重点还原收缩式刀柄的夹持逻辑，刀柄内部的刀具安装孔采用高精度圆柱面设计，预留热装收缩的过盈量尺寸，模型完整呈现刀柄从锥柄定位端到刀具装夹端的完整结构，无多余简化或结构缺失。设计思路围绕数控加工的实际装夹需求展开，在保证结构尺寸精准的前提下，对刀柄的过渡圆角、应力集中区域做了细节还原，既满足三维展示的视觉真实感，也可用于数控加工教学、刀柄结构认知、机床装夹仿真等场景使用，模型的各部件可单独拆分查看，方便理解BT40刀柄各部分的功能与装配关系。
