iPhone5手机外观结构SolidWorks三维模型

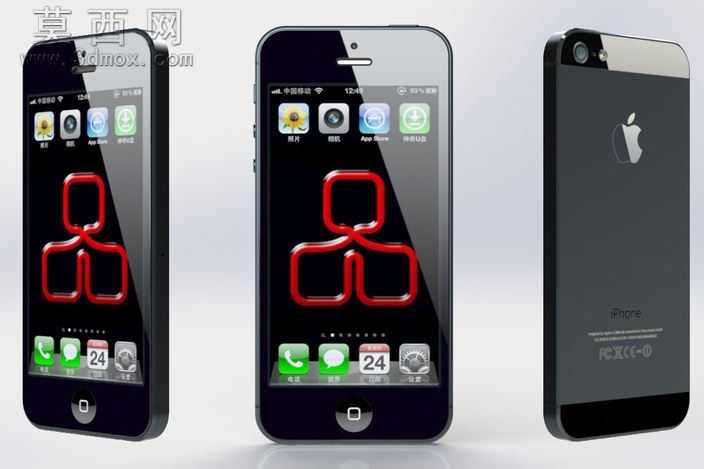

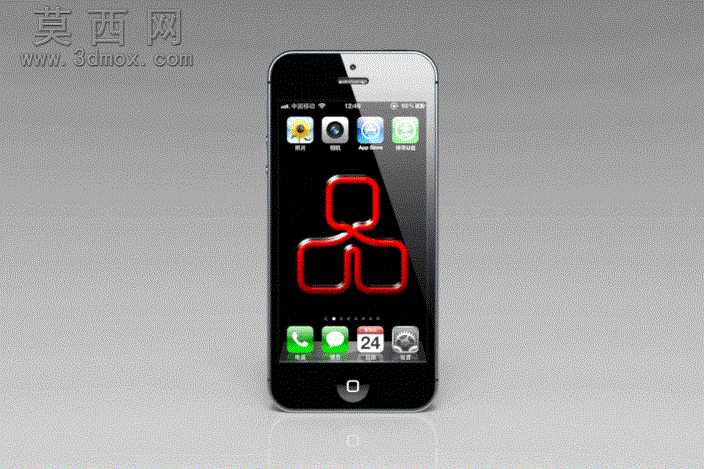

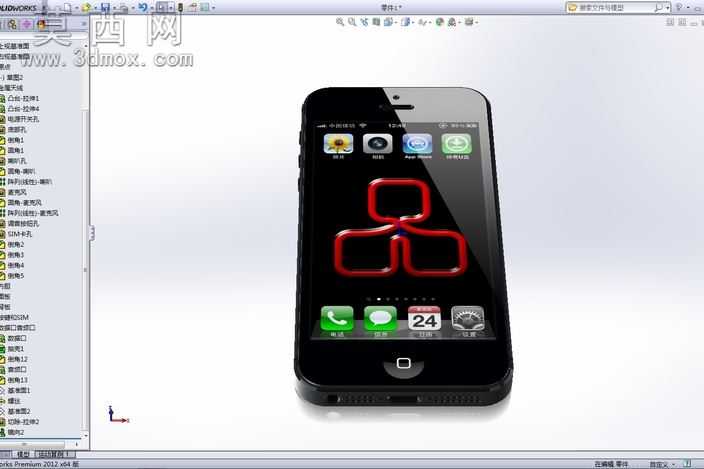

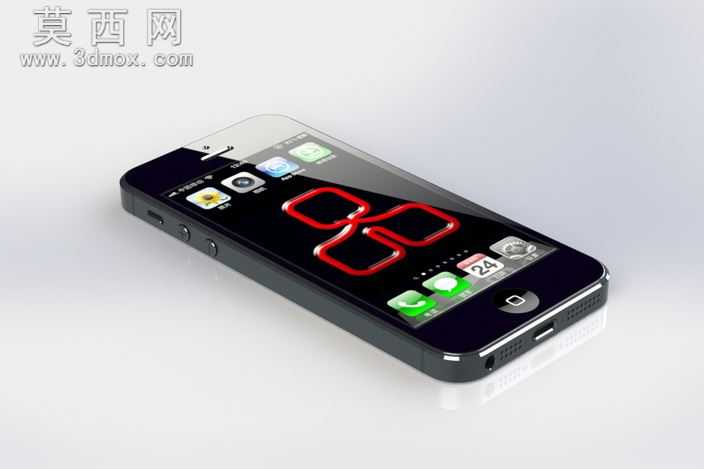

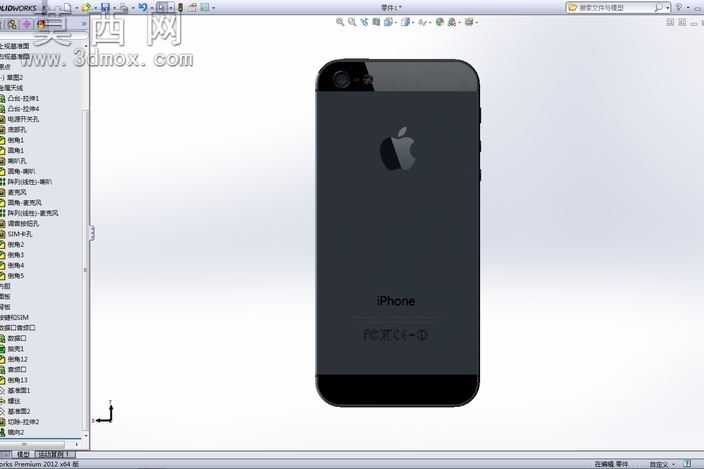

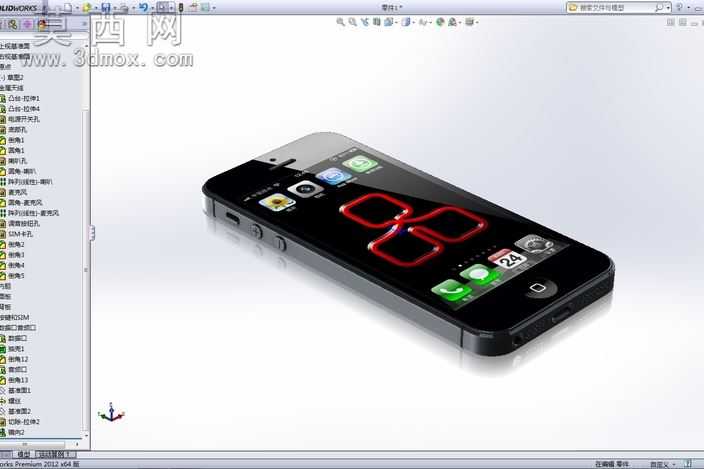

本模型为iPhone5手机的完整外观结构三维模型，采用SolidWorks2012版本进行全参数化建模，建模流程遵循消费电子外观件建模的标准逻辑：首先导入iPhone5官方公开的二维尺寸线稿作为参考基准，依次绘制正面玻璃面板、金属中框、背面铝合金后盖的轮廓草图，通过拉伸、切除、圆角、拔模等基础特征完成主体结构搭建，再针对听筒开槽、前置摄像头开孔、Home键凹陷、侧边按键卡槽、后置摄像头与闪光灯模组等细节特征进行精细化处理，所有特征均保留完整参数树，支持后续对尺寸、圆角半径、开孔位置等参数进行调整修改。参数设计阶段严格还原iPhone5的真实工业尺寸，整机长度123.8mm、宽度58.6mm、厚度7.6mm，屏幕区域占比、中框倒角弧度、按键凸起高度等细节均按照真机1:1比例还原，各零部件之间预留了合理的装配间隙，可直接用于装配干涉检查与结构验证。渲染材质部分完全匹配真机材质属性，正面屏幕采用高透玻璃材质，添加了轻微的环境反射与屏幕显示内容贴图，中框采用阳极氧化铝合金材质，调整金属粗糙度与反射参数还原真机磨砂金属质感，后盖部分区分铝合金区域与上下两端的陶瓷玻璃区域，分别赋予对应的材质属性，按键部分采用哑光金属与玻璃材质区分，最终渲染效果可直观呈现真机的外观质感。结构原理上完整还原了iPhone5的三段式机身结构，清晰呈现正面触控面板、金属中框承重结构、后盖固定结构的装配关系，开孔位置完全对应真机的功能部件布局，可直观展示智能手机外观结构的设计逻辑。软件兼容方面，模型除原生SolidWorks2012格式外，还附带STEP/IGES通用中间格式文件，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，同时打包了所有渲染所用的贴图文件，无需额外配置即可打开查看完整效果。研发教学应用层面，该模型可作为消费电子产品外观结构设计的教学案例，帮助初学者掌握消费电子类产品的建模思路与参数化设计方法，也可用于手机周边配件如保护壳、贴膜、支架等产品的设计参考，还可作为三维建模课程的练习素材，帮助学习者掌握圆角处理、细节特征搭建、材质渲染等实用建模技巧。
