倾斜式螺旋给料输送设备结构设计

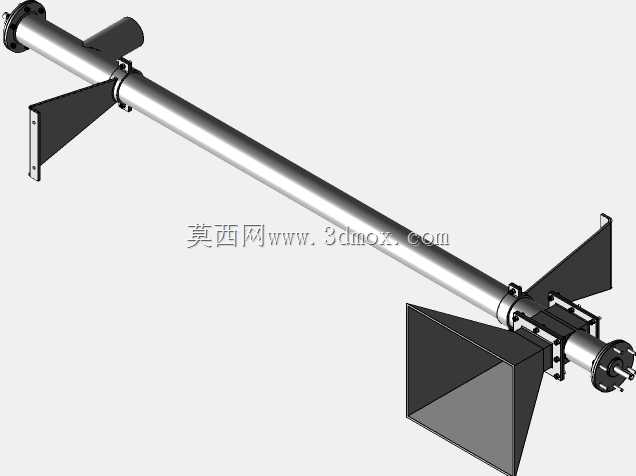

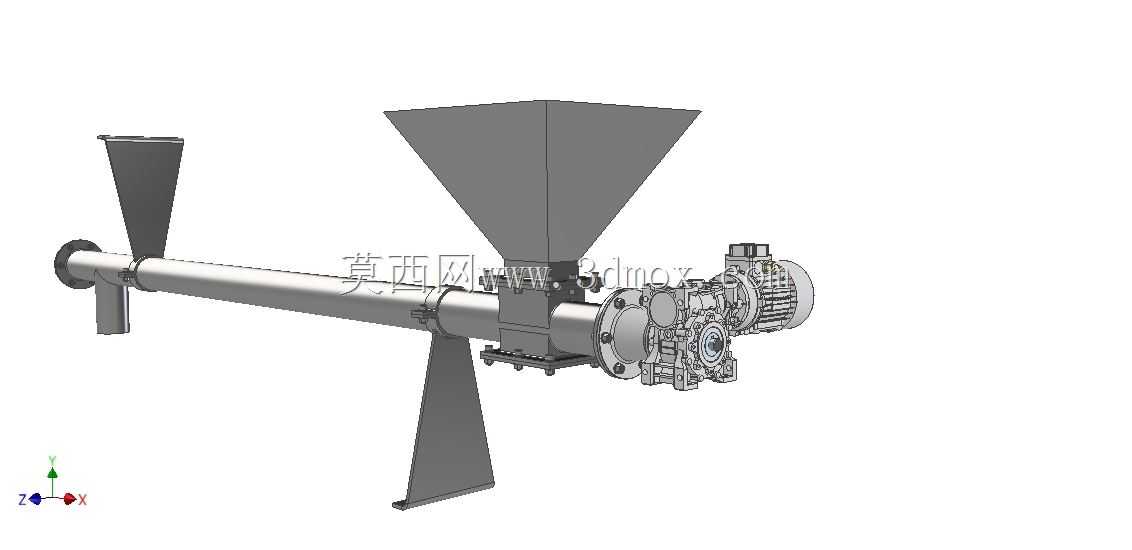

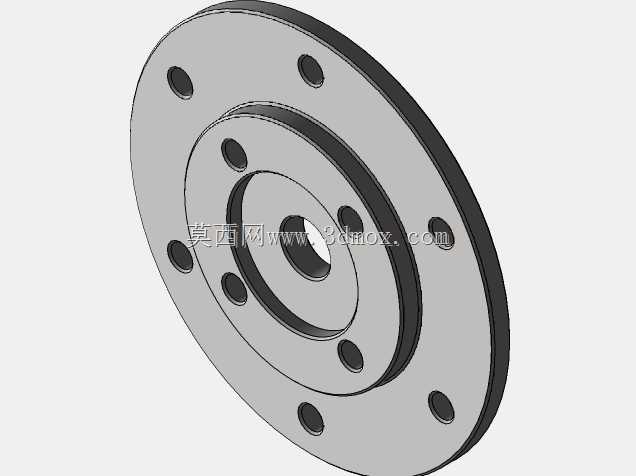

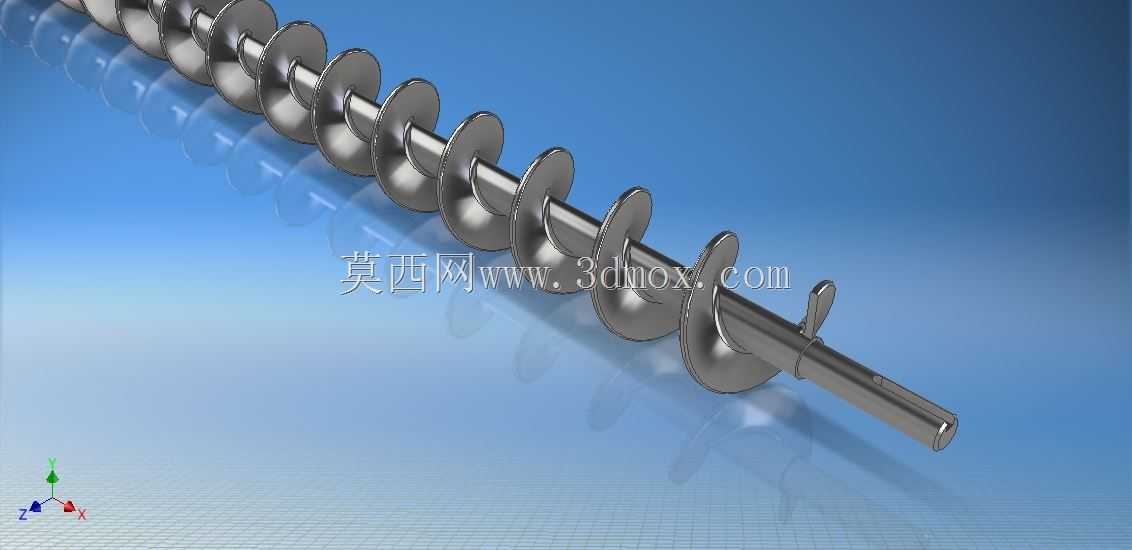

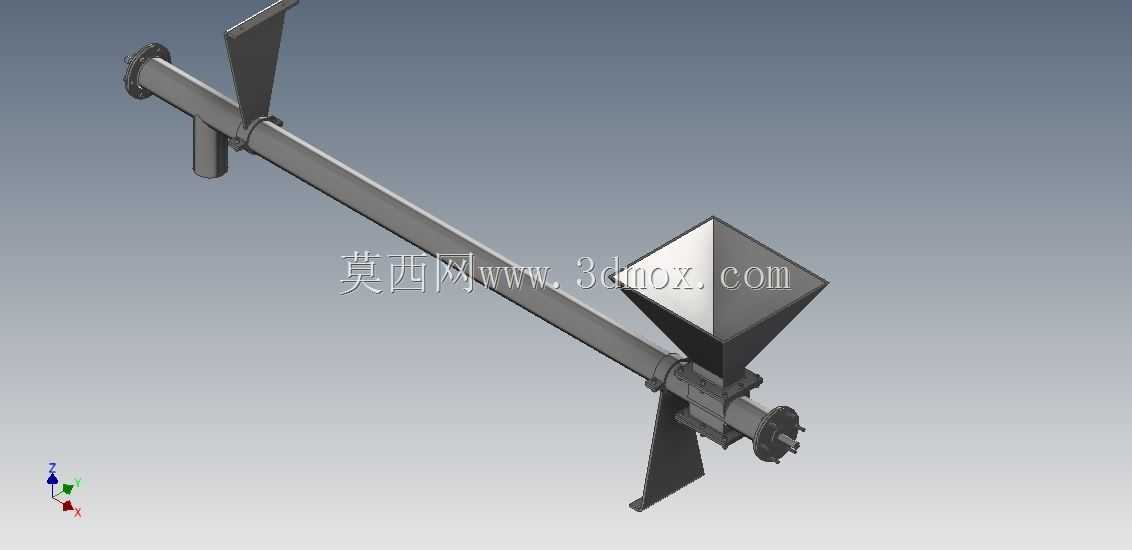

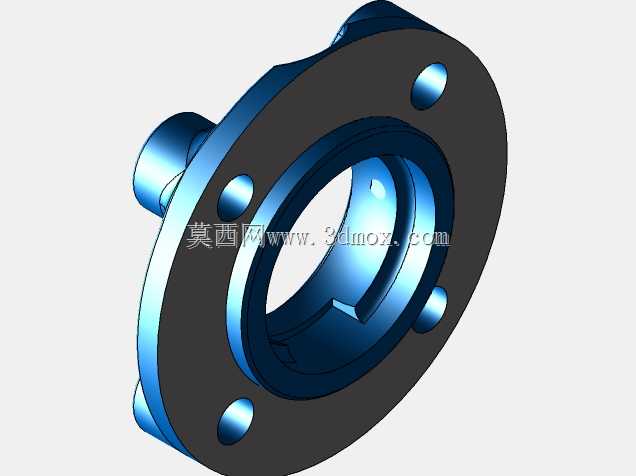

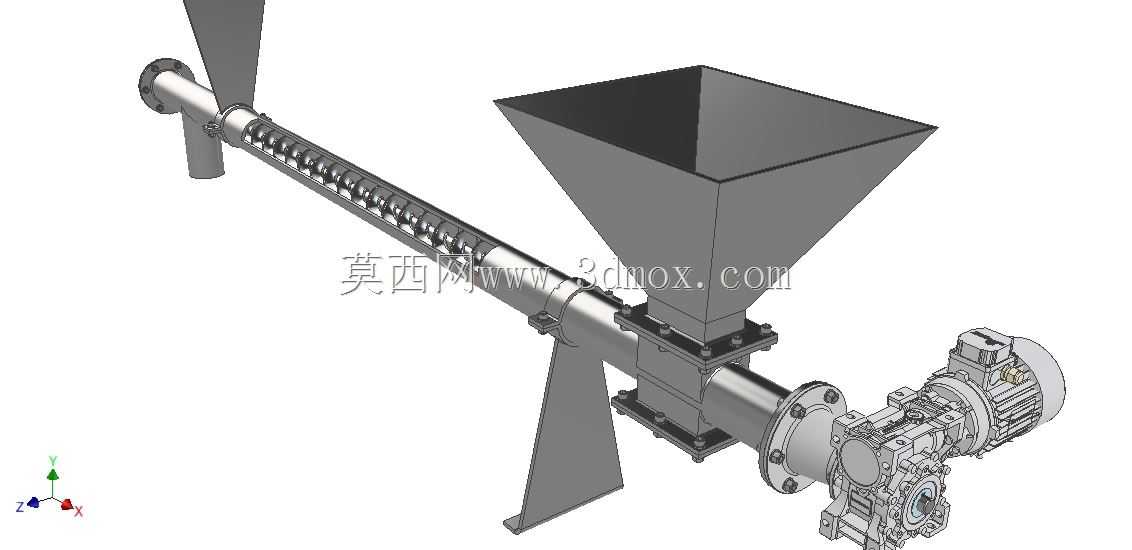

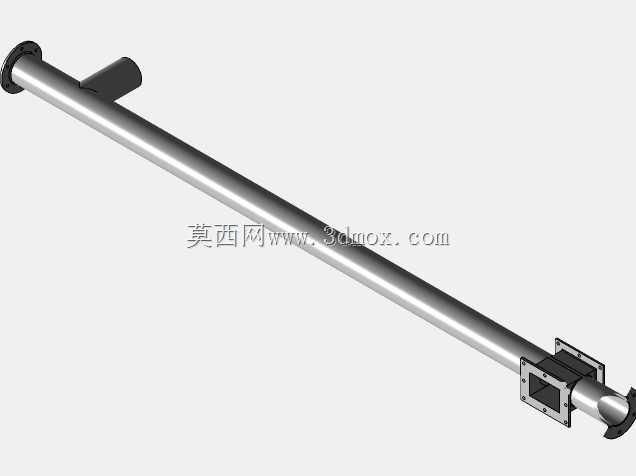

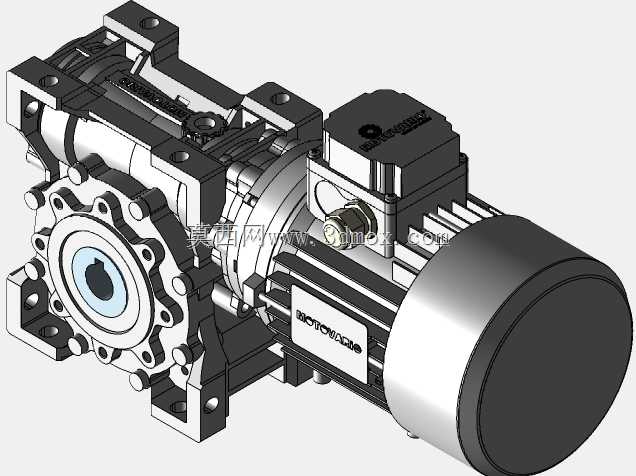

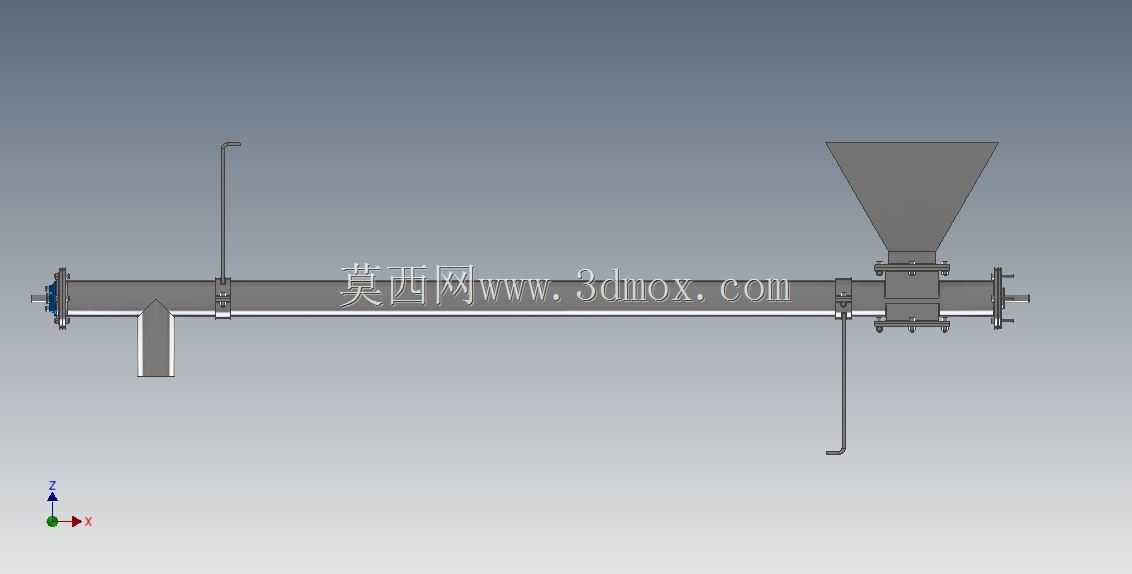

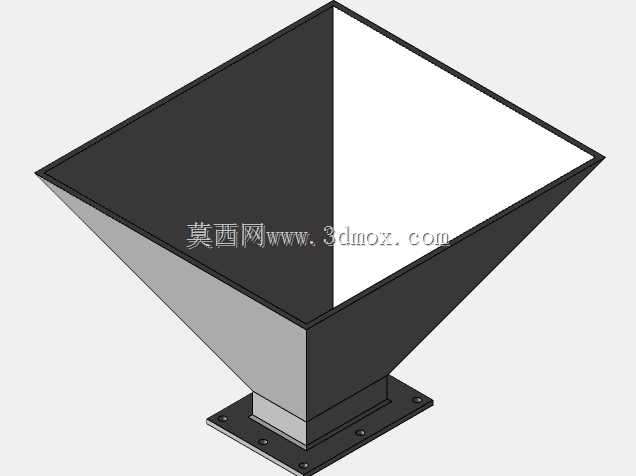

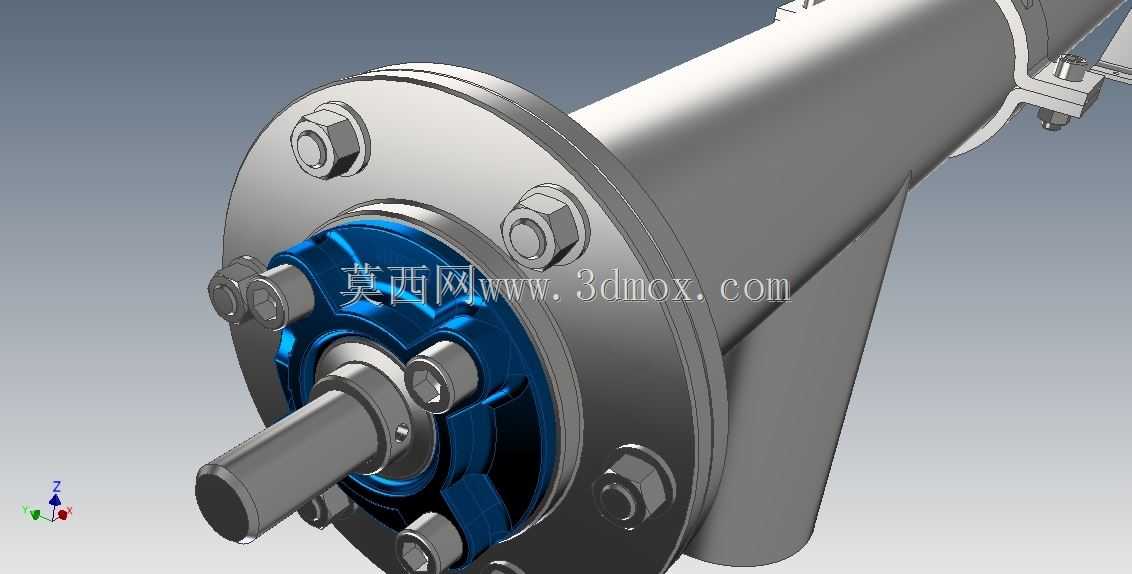

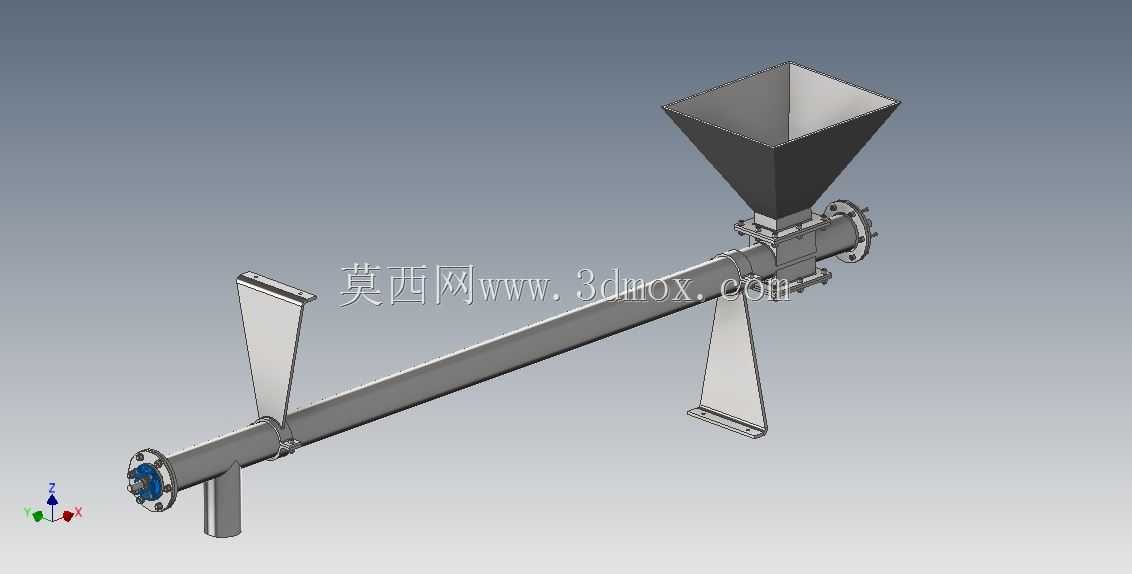

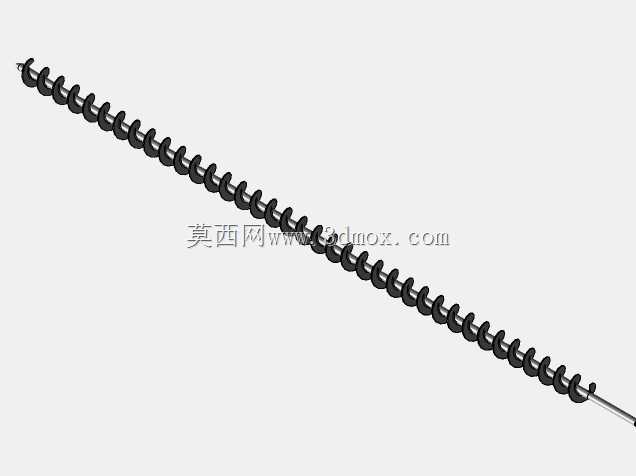

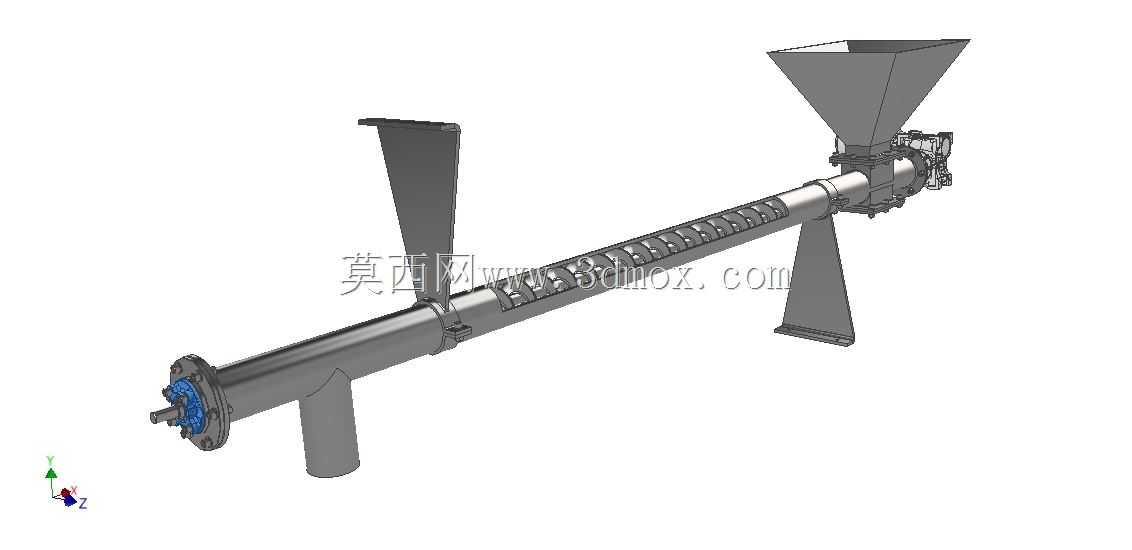

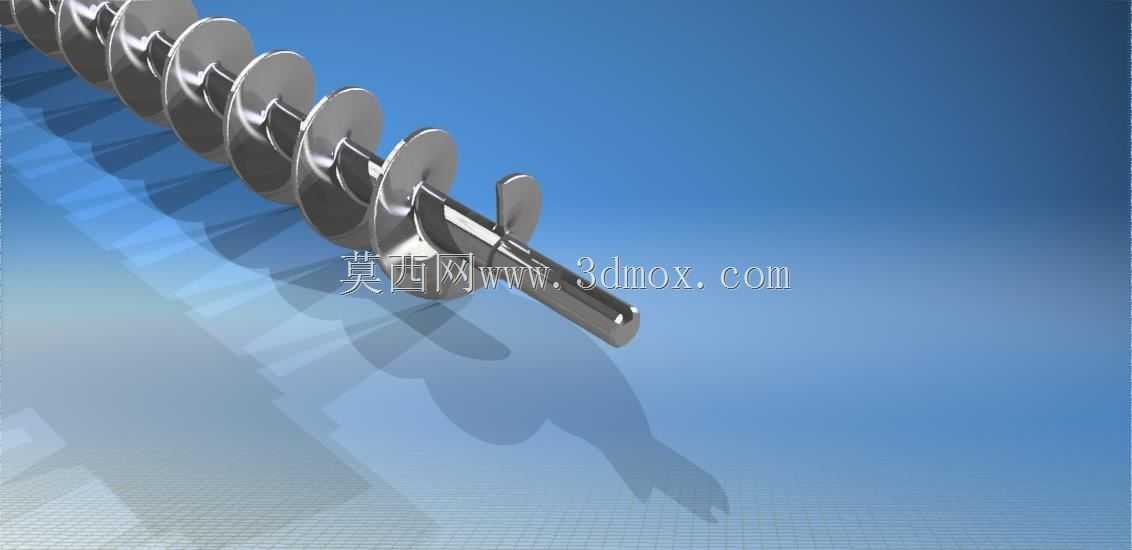

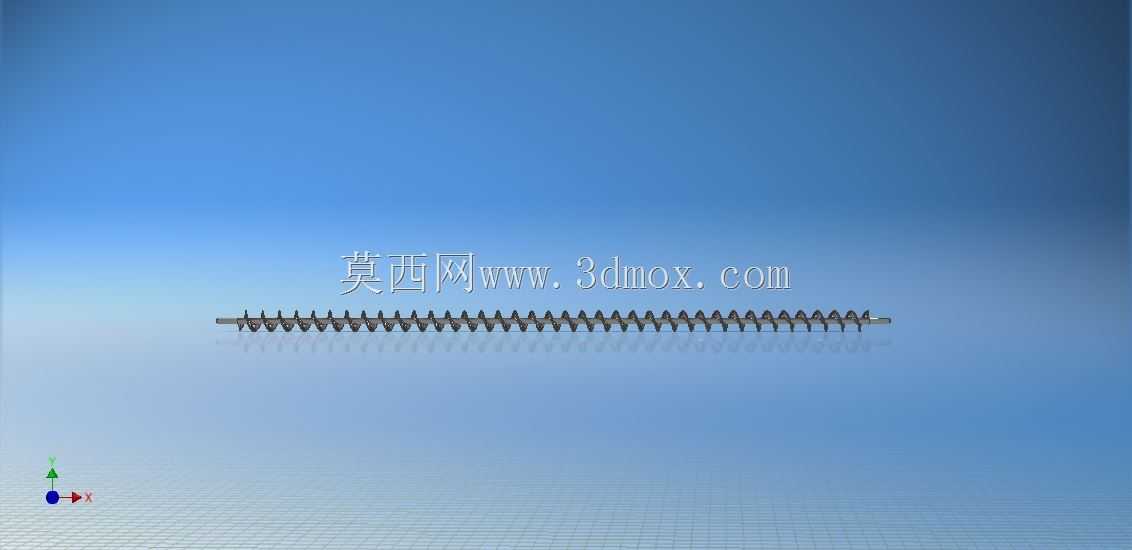

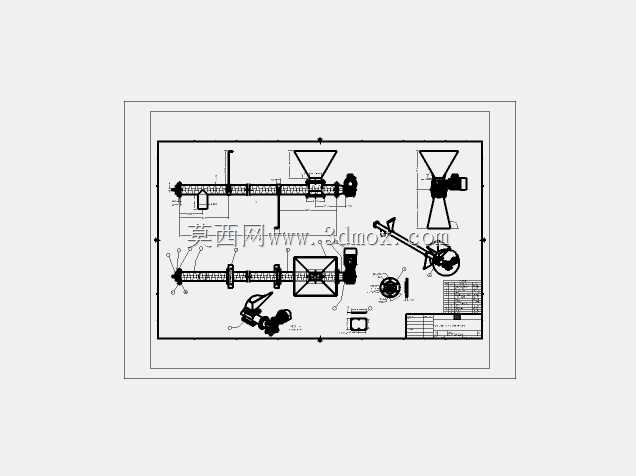

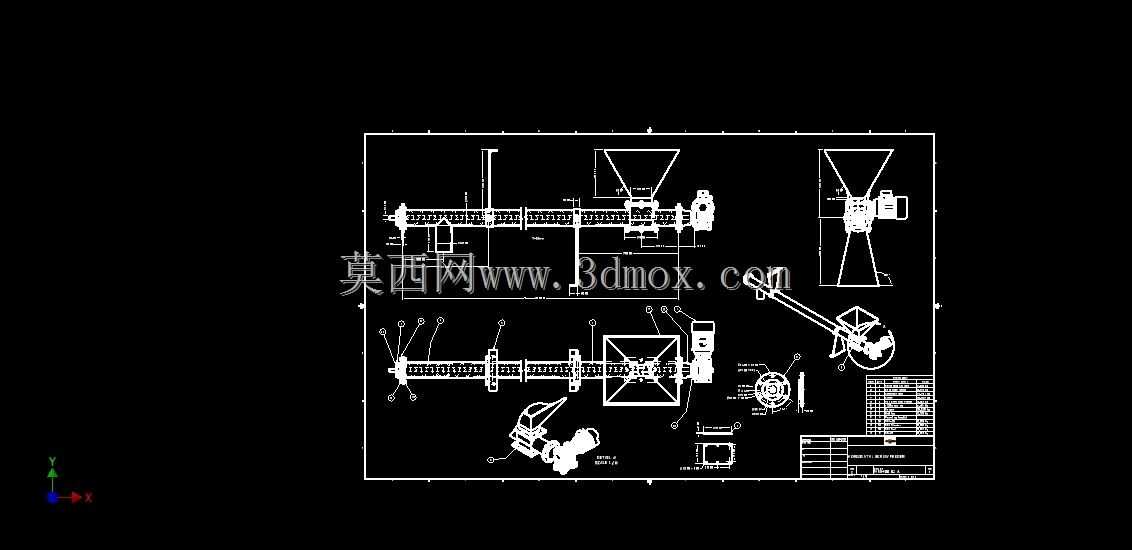

这款螺旋给料输送设备主要面向粉体、小颗粒散状物料的连续定量输送场景，广泛应用于食品加工、化工原料投加、粮食仓储转运、建材配料、环保药剂投加等生产环节，可实现从上方料仓接料后，沿倾斜管段将物料稳定推送至下游工艺设备入口，解决散料在落差输送过程中易堵料、给料不均、扬尘外溢的常见问题。设备整体采用倾斜布置的管式输送结构，上方配置方锥形接料料斗，料斗大开口设计适配人工投料、上游料仓落料等多种接料方式，锥段角度经过合理设计，可避免流动性一般的粉料在料斗内架桥起拱，保证物料持续顺畅落入输送管腔。输送管内部配置连续螺旋叶片轴，叶片与管内壁保留均匀的微小间隙，既避免叶片刮蹭管壁产生额外磨损，又能减少管内物料残留，防止不同批次物料输送时出现混料问题。驱动端采用减速电机直连的传动结构，减速单元与螺旋轴通过法兰刚性连接，传动效率高、运行震动小，可根据实际输送产能需求匹配对应转速，实现每小时数公斤到数吨不等的稳定给料，输送过程中物料在封闭管腔内移动，可大幅减少粉料外泄造成的车间扬尘，改善生产作业环境。设备的支撑结构采用三角式支腿设计，支腿与输送管段焊接为整体结构，可保证倾斜状态下的设备稳定性，安装时可根据现场上下游设备的接口高度，调整支腿的固定高度，适配不同生产线的布局需求。输送管的末端出料口可根据对接设备的接口形式，配置法兰连接段或者软连接接头，方便与下游的混合机、包装机、反应釜等设备快速对接，减少现场安装的改制工作量。设计过程中充分考虑了设备的日常维护需求，料斗与输送管的连接段采用法兰螺栓固定，需要清理内部残留或者检修螺旋叶片时，仅需拆卸对应螺栓即可拆开接触内部构件，无需整体吊装拆解设备，降低后期运维的工作量。整体结构紧凑，占用横向安装空间小，可在狭窄的车间工位内完成布置，相较于水平输送设备，可在输送物料的同时完成一定高度的提升，减少生产线额外配置提升设备的成本投入。
