机架式光纤激光金属切割设备结构设计

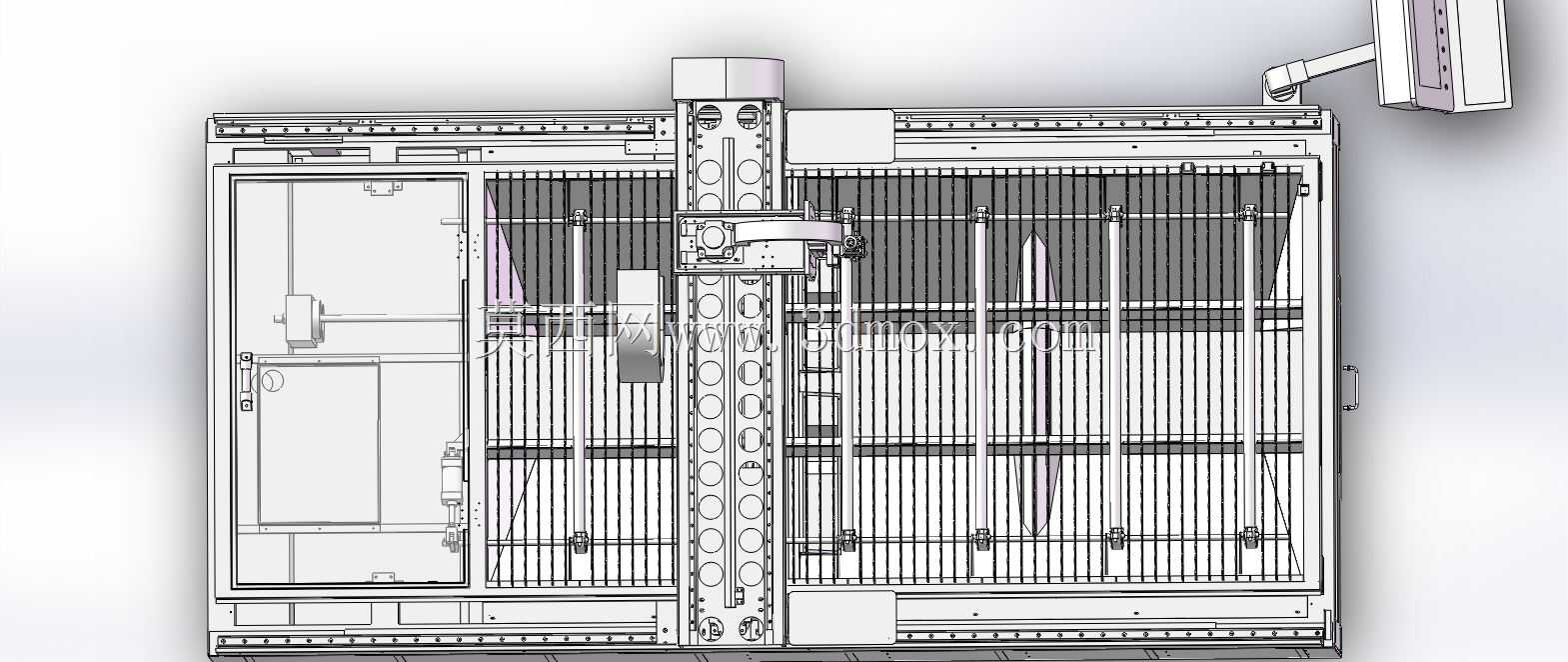

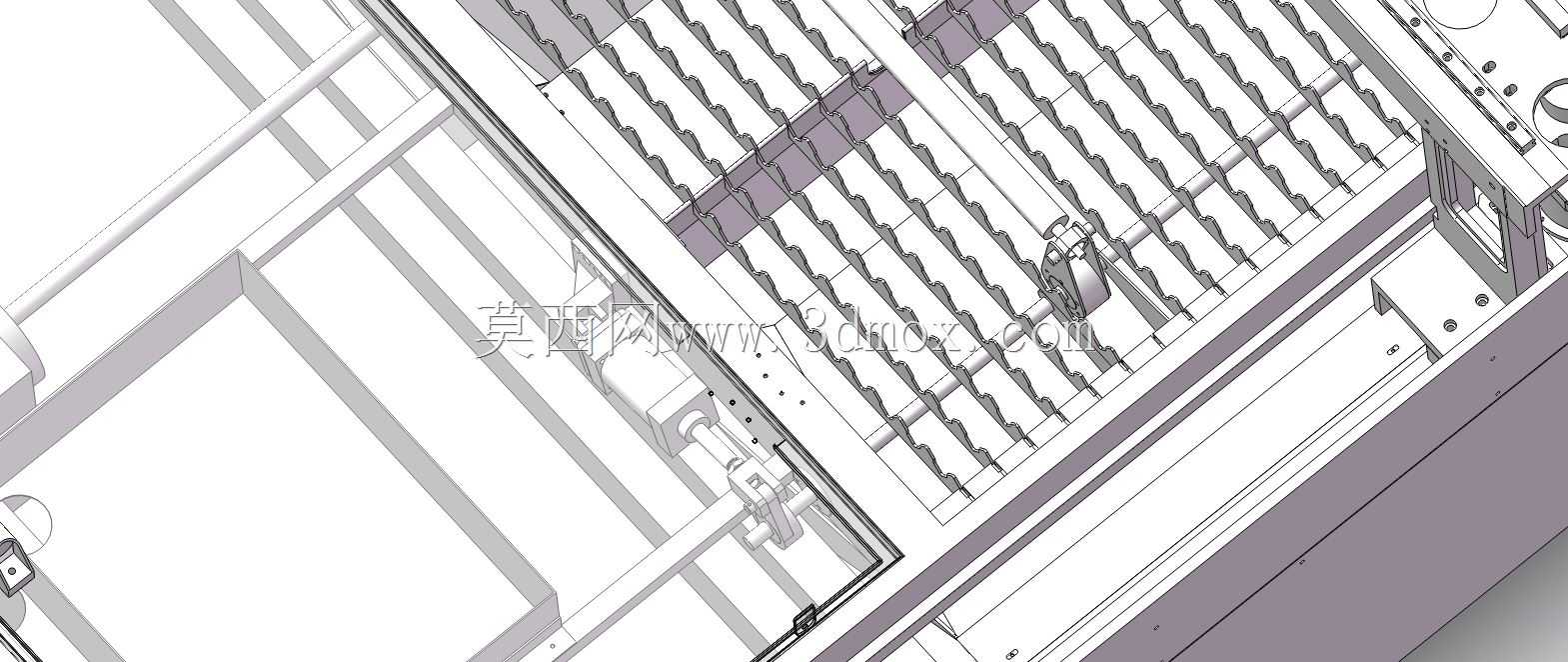

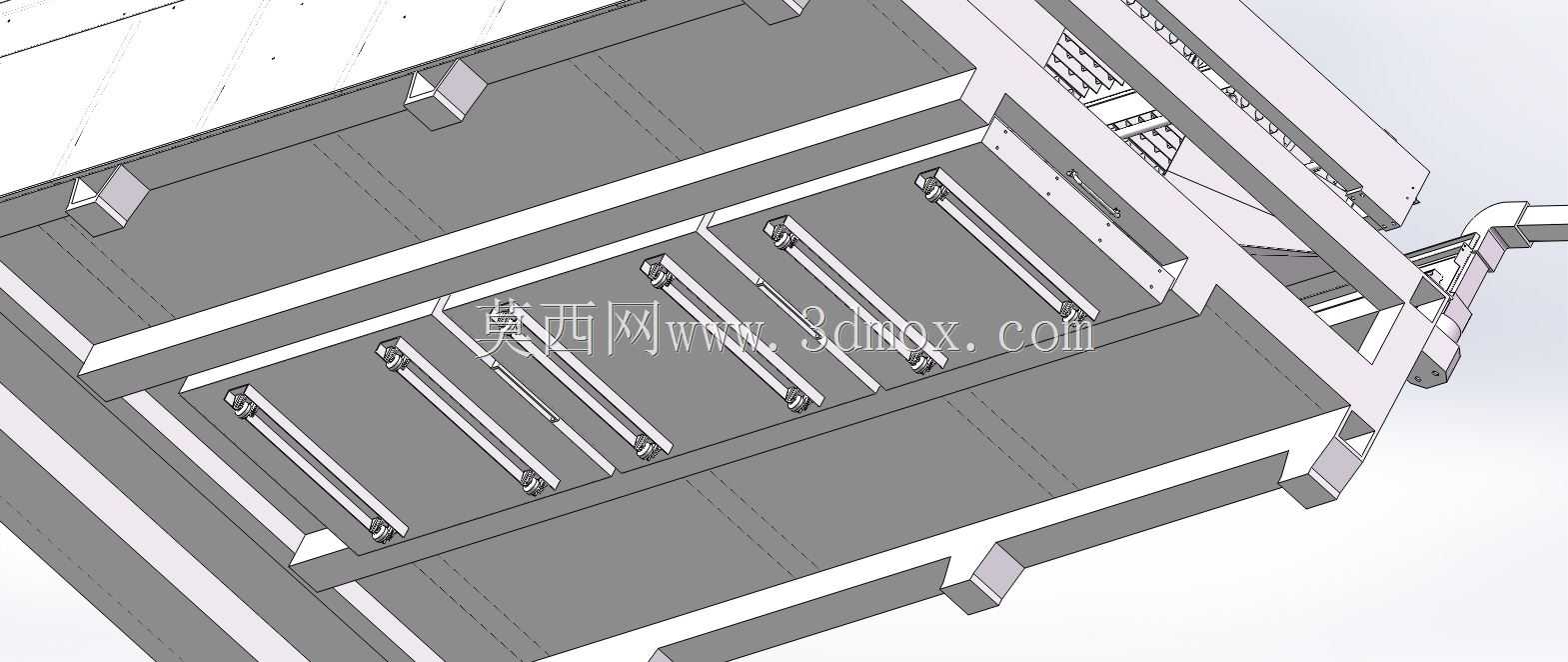

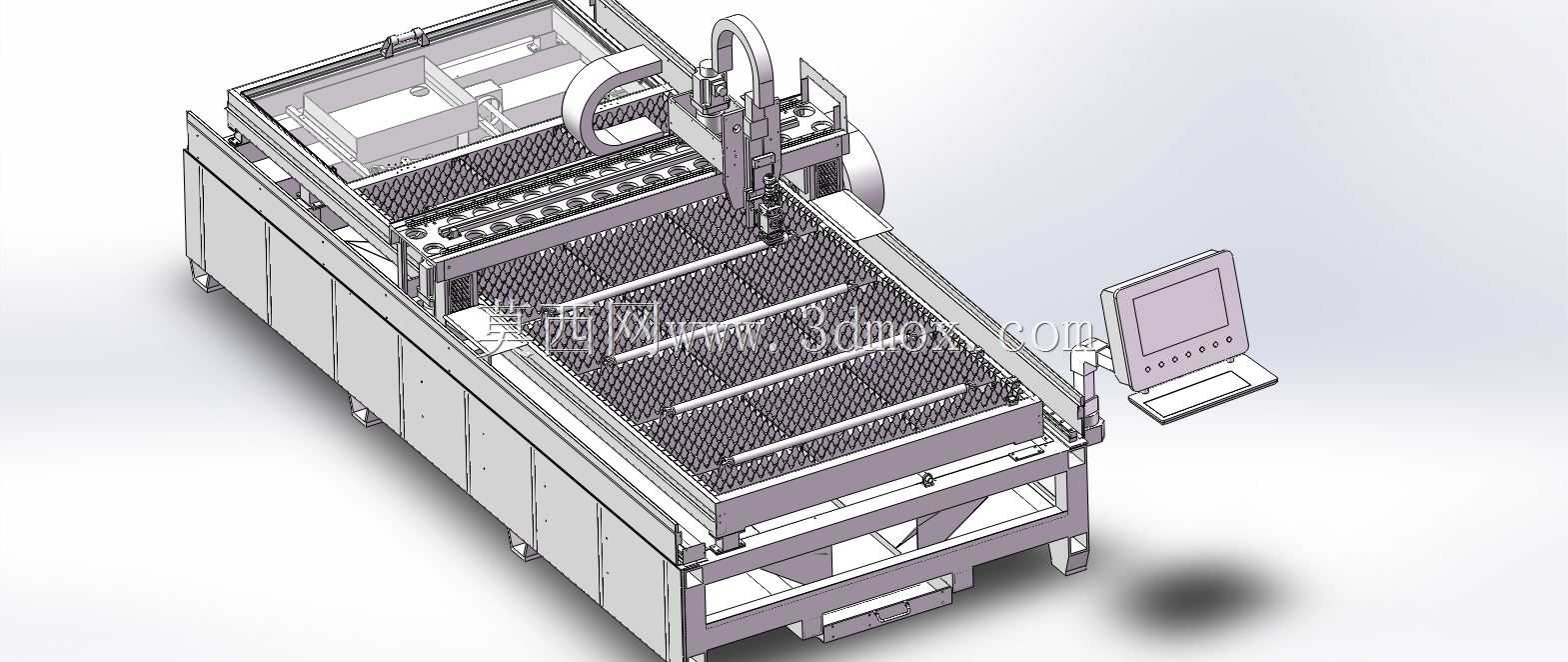

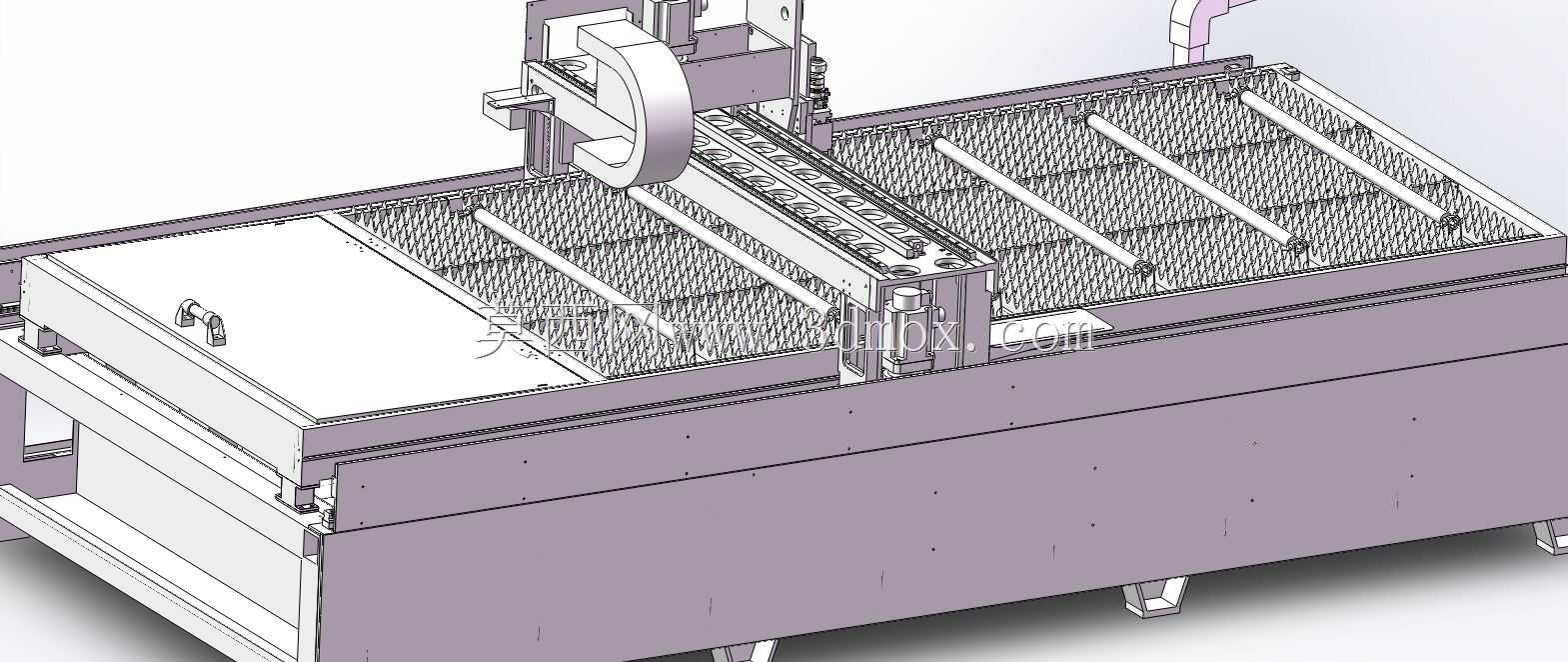

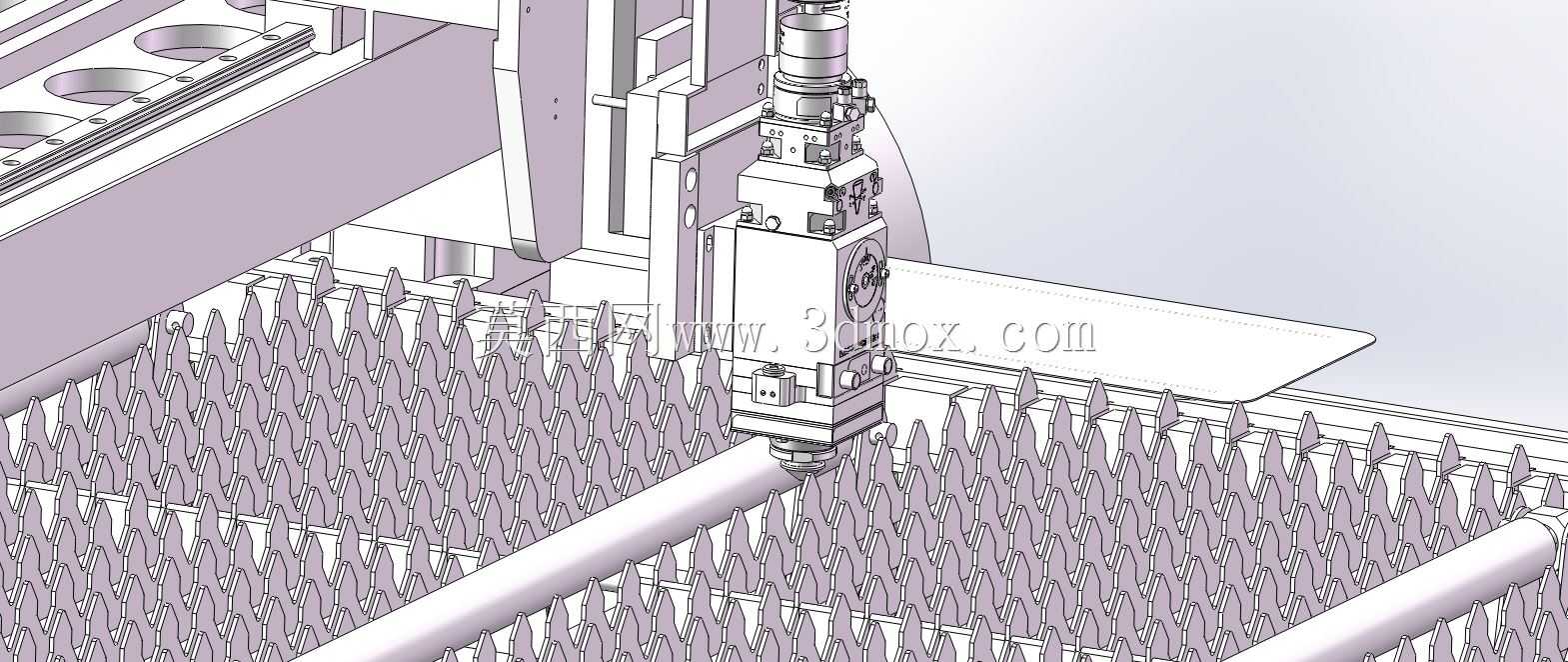

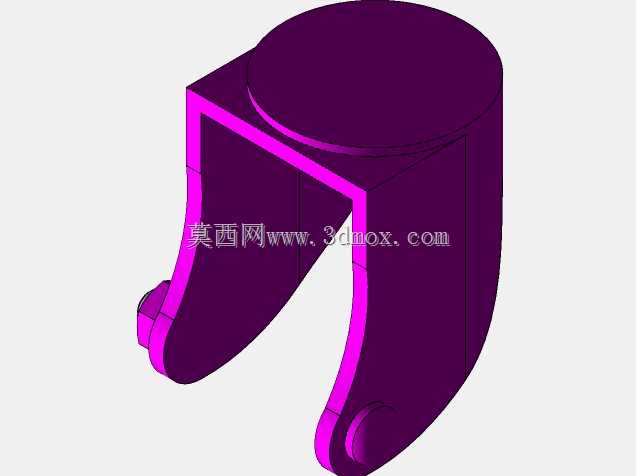

这款机架式激光切割设备主要面向金属加工、钣金制造、五金制品、广告标识、机箱机柜生产等行业场景，可满足中小批量金属板材的高精度切割加工需求，适配不锈钢、碳钢等常见金属板材的切割作业，能够替代传统冲裁、等离子切割等工艺，完成复杂轮廓的一次性成型加工，减少后续打磨、校形的工序工作量，在五金零件加工、厨卫制品生产、电气柜壳体制造、金属工艺品加工等场景中都能发挥稳定的加工效能。设备整体采用龙门式机架结构设计，底部为方管焊接成型的一体式机架基座，基座内部预留了除尘管路、电气元件的安装空间，侧面开设镂空检修窗口，既可以减轻设备整体自重，又能方便日常运维时对内部组件进行检修调整，机架底部配置可调式支撑脚杯，可在安装时根据地面平整度调整设备水平度，保证整机运行的稳定性。设备上部的加工台面采用栅格状支撑结构，能够在承托待加工板材的同时，让切割产生的熔渣顺利下落至下方集渣区域，避免熔渣堆积在台面上影响板材放置的平整度，切割头搭载在横向移动的横梁导轨上，配合纵向的导轨传动结构，可实现全加工幅面内的无死角移动，设备前端集成了操作控制终端，操作人员可在设备前端直接完成参数设置、加工路径调取、运行状态监控等操作，无需额外外接独立操作台，进一步压缩了设备的安装占地空间。该设备的有效加工幅面为2500mm×1250mm，可覆盖市面上绝大多数常规尺寸的标准金属板材，最大可切割厚度在5mm以内的金属板材，加工运行速度可达100m/min，加工精度可控制在0.02mm以内，能够满足绝大多数金属加工场景的精度要求。在设计过程中充分考虑了设备运行的刚性需求，机架焊接后经过时效处理消除内应力，避免长期使用后出现结构变形影响加工精度，传动部件的安装位置预留了调整余量，方便后期维护时对传动间隙进行校准，走线位置全部设计有拖链防护结构，避免设备往复运行过程中线路出现磨损、拉扯断裂的问题，整机的结构布局紧凑合理，在保证加工幅面和运行稳定性的前提下，尽可能缩小了设备的外部轮廓尺寸，降低了车间安装的空间要求，同时各功能模块的分区清晰，切割作业区、控制区、电气安装区相互独立，能够减少切割过程中产生的粉尘、热量对电气元件和操作部件的影响，延长设备整体的使用寿命。
