小型桌面精密钻铣加工设备结构设计

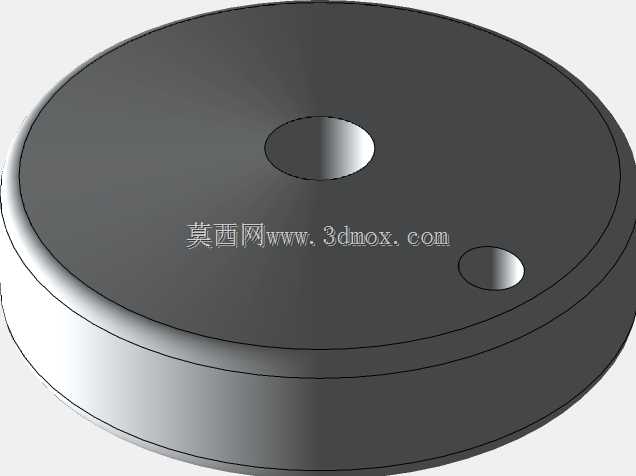

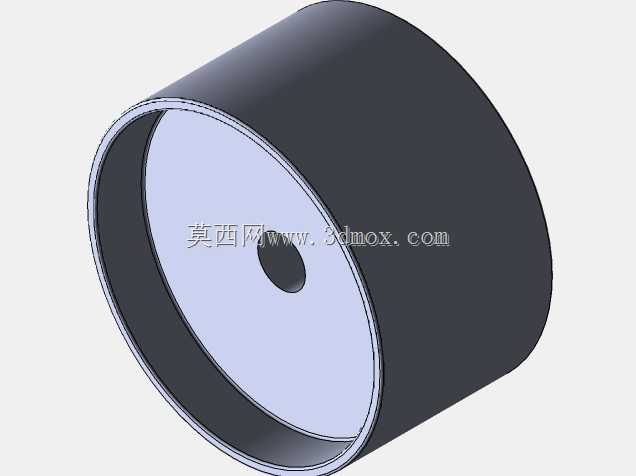

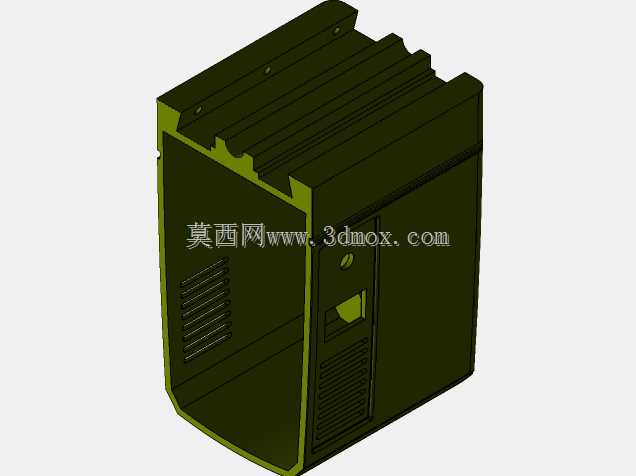

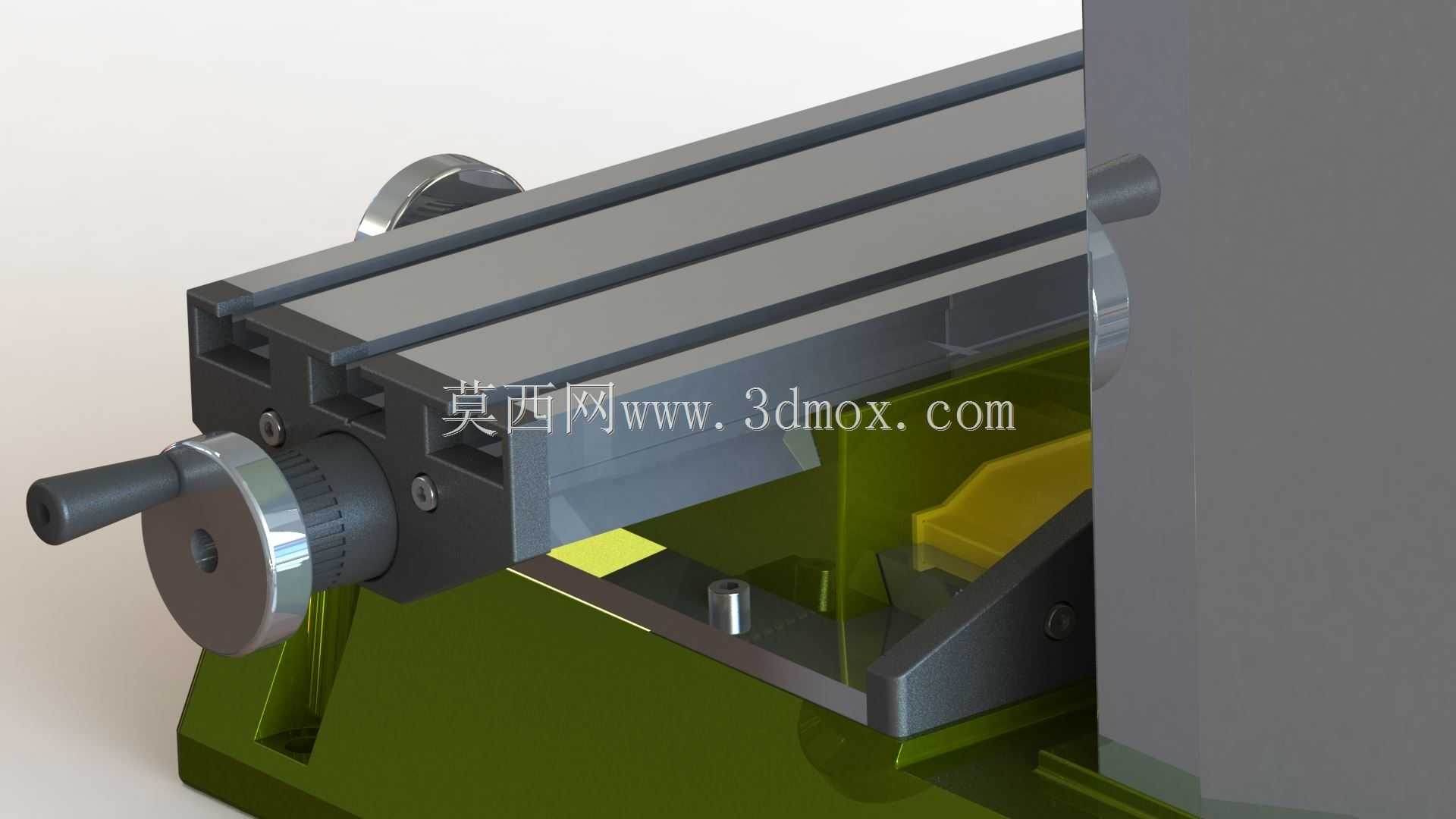

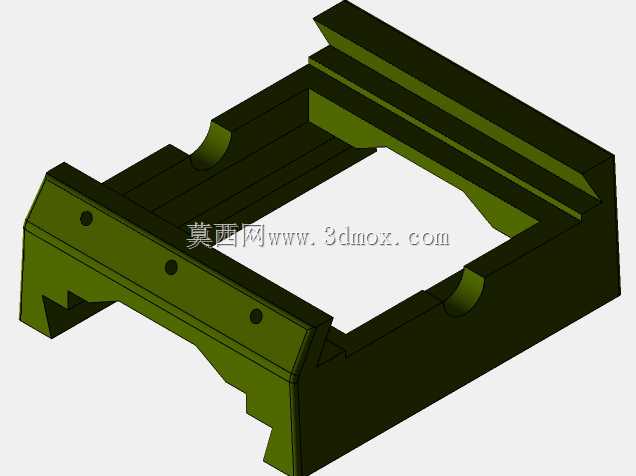

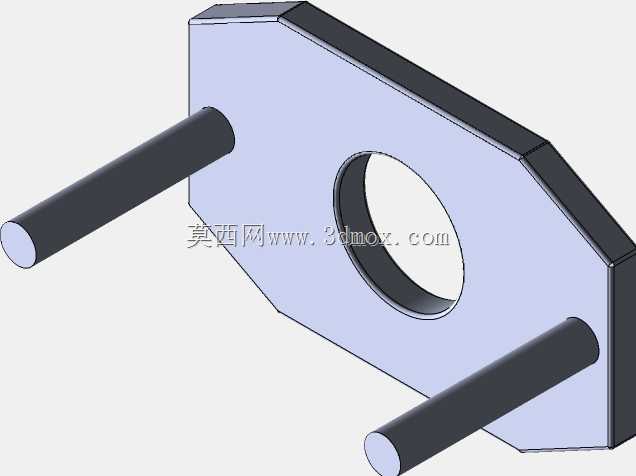

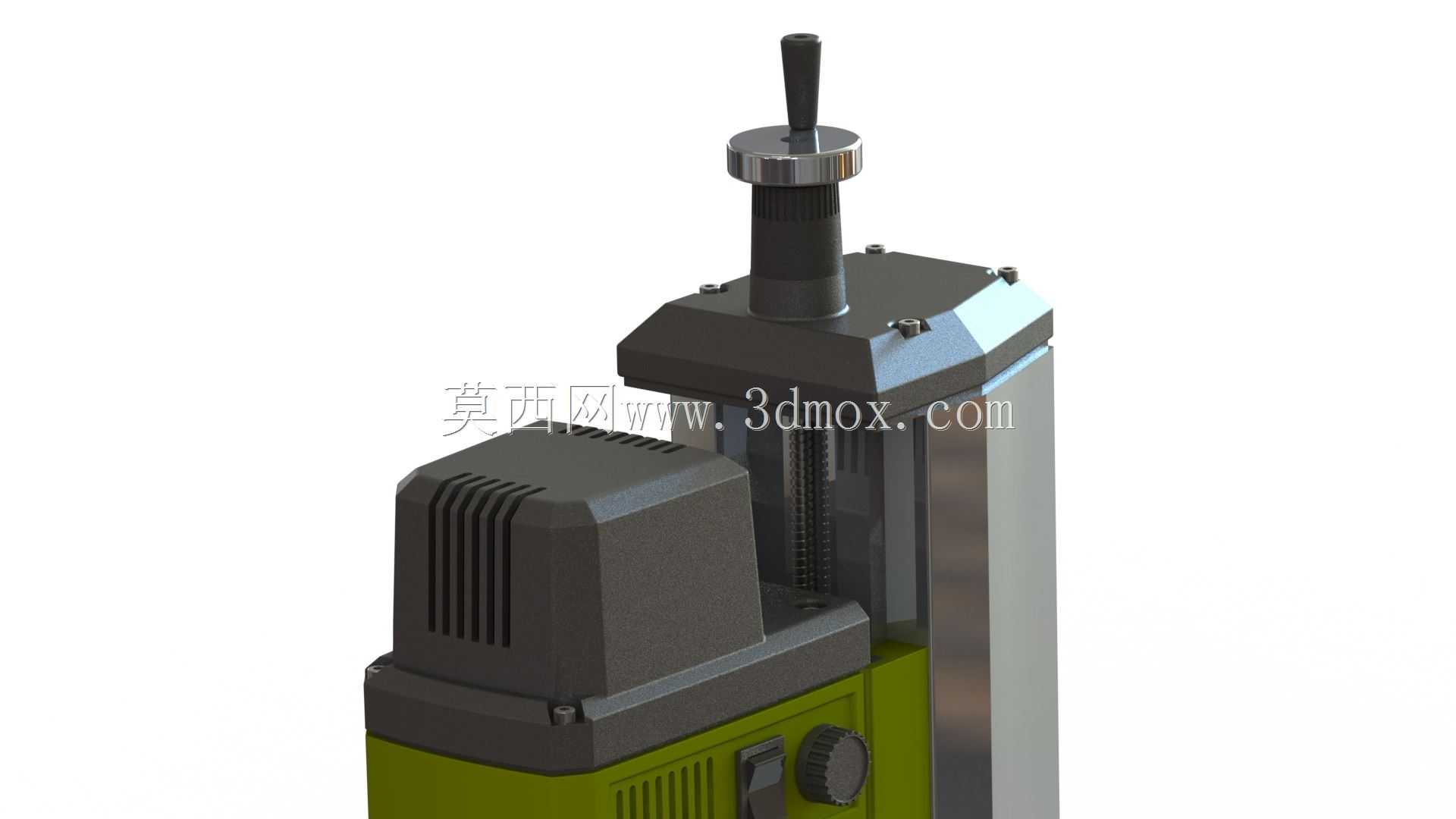

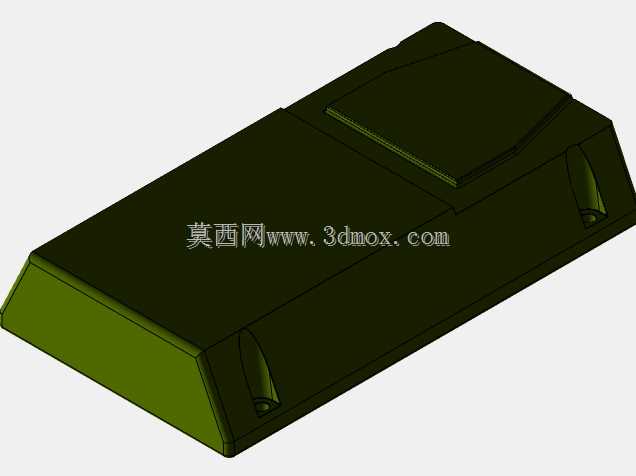

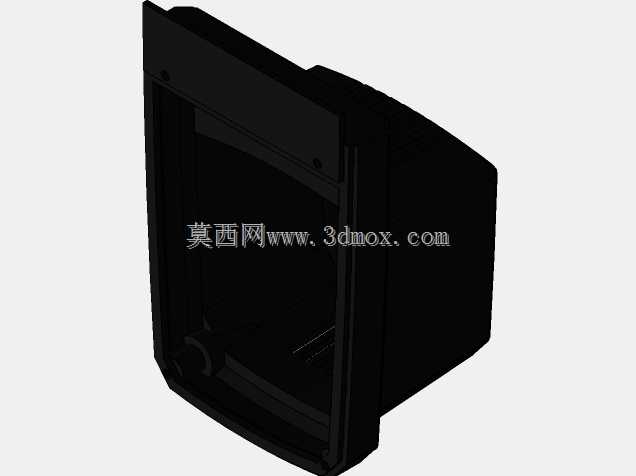

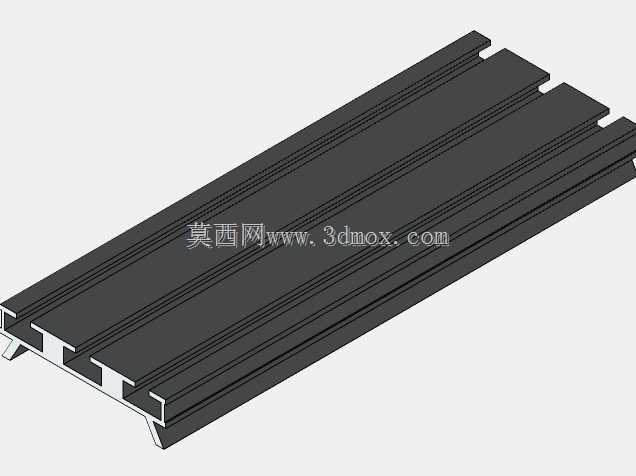

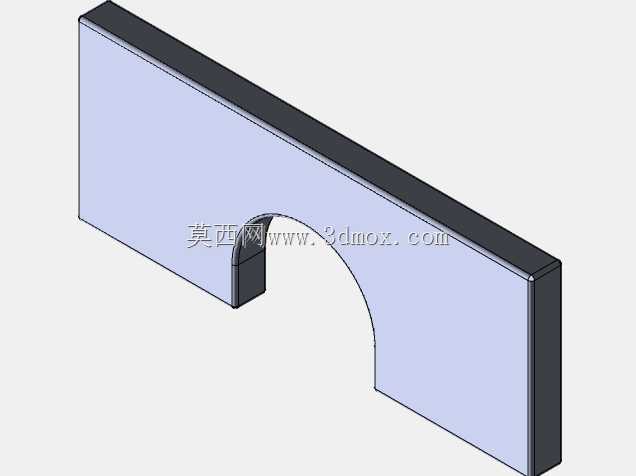

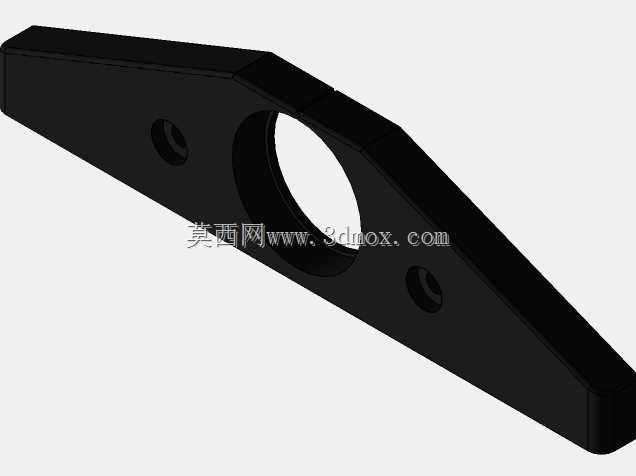

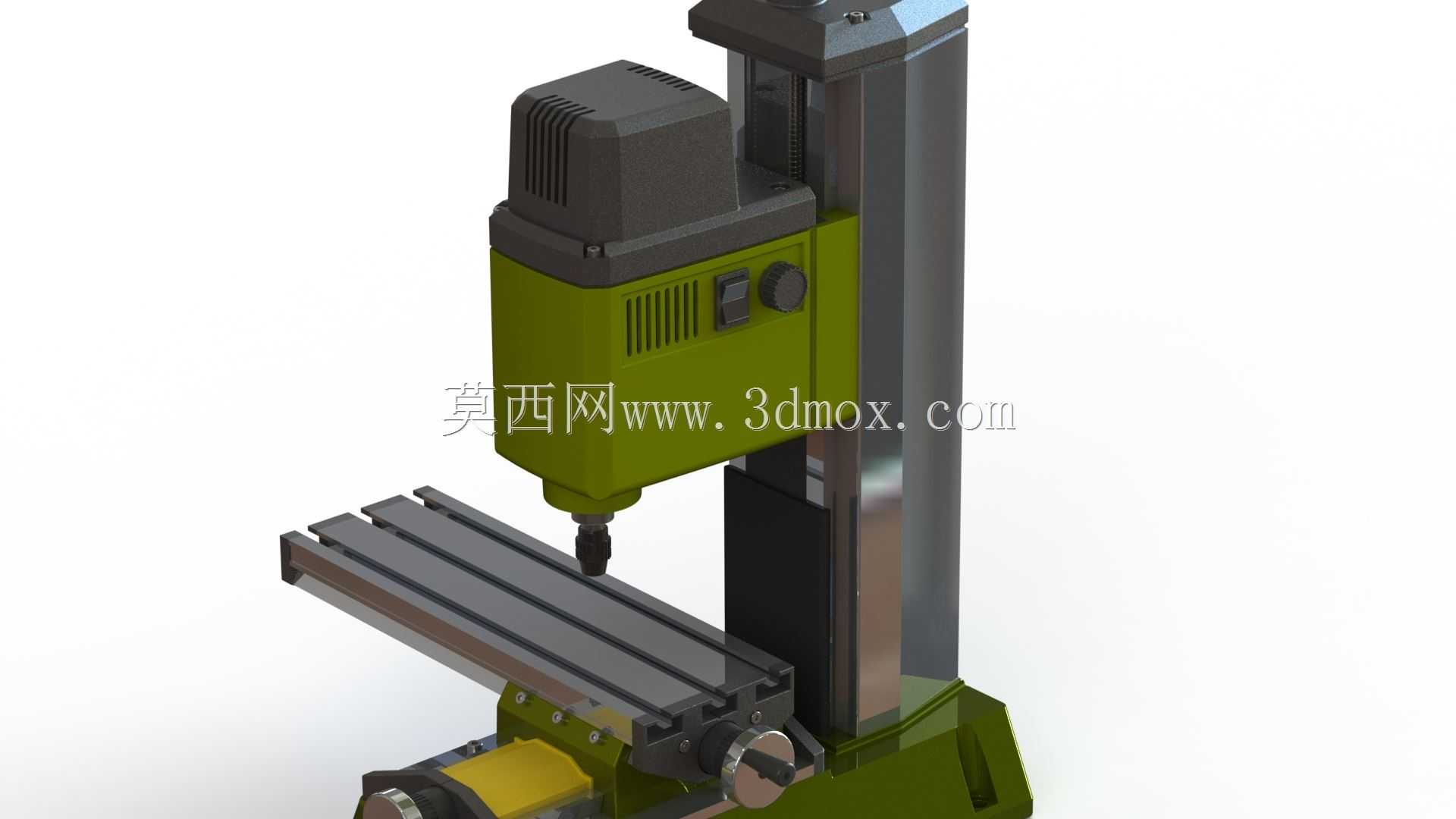

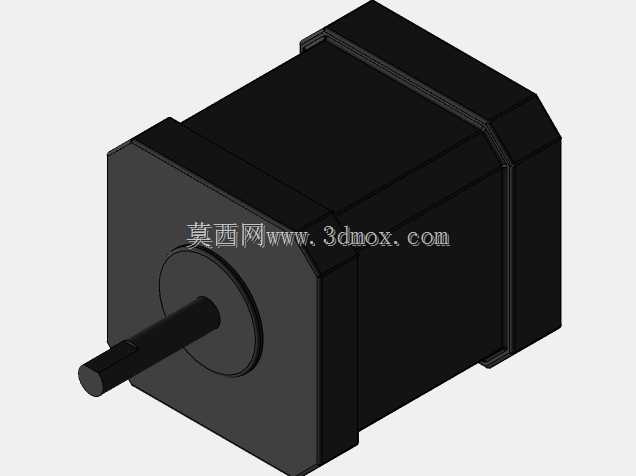

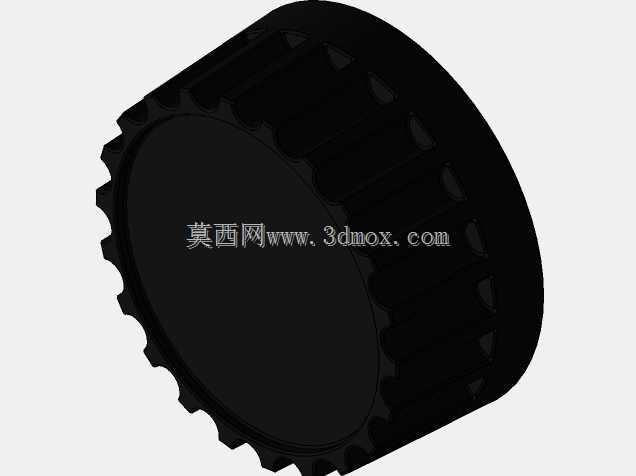

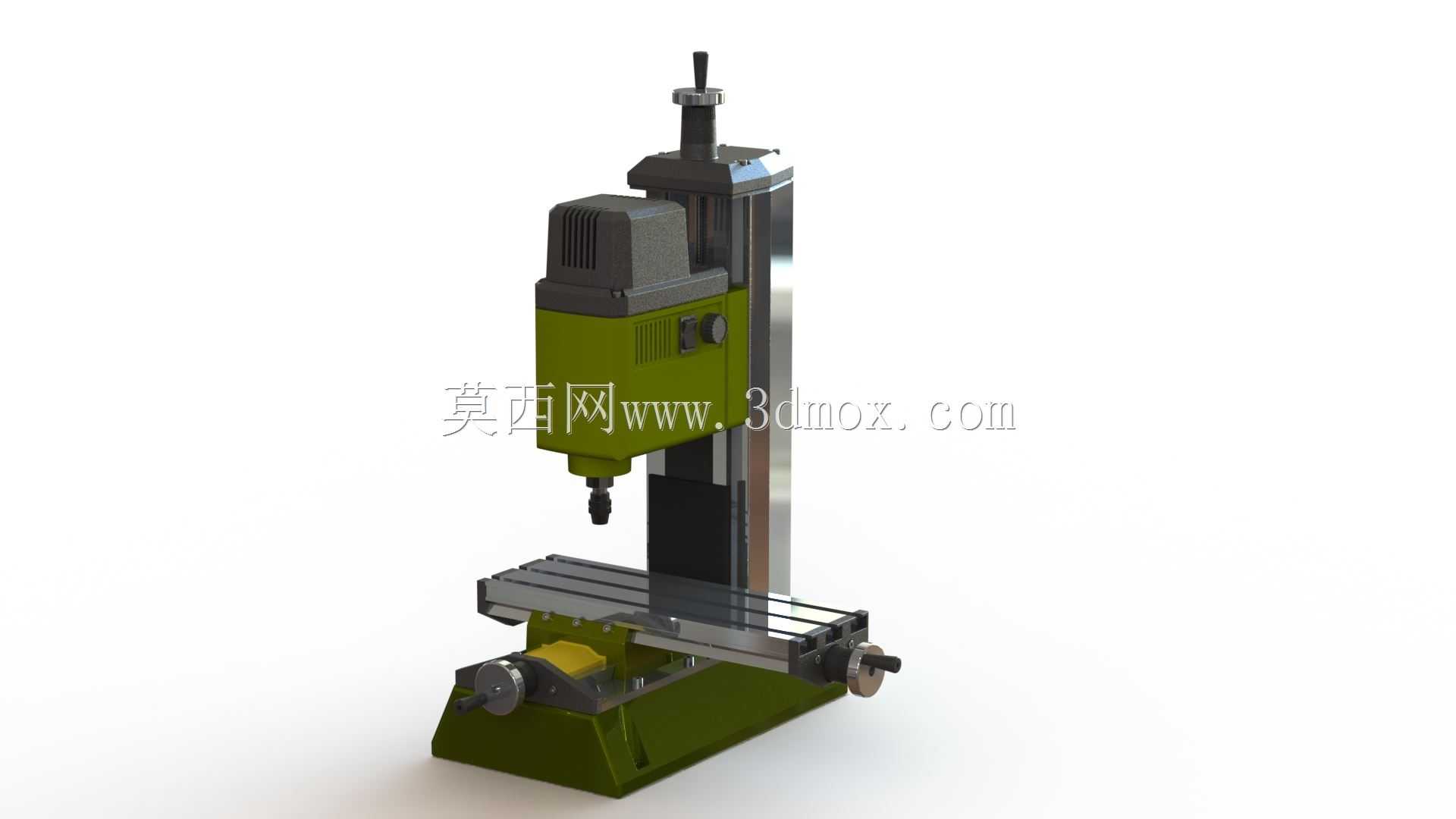

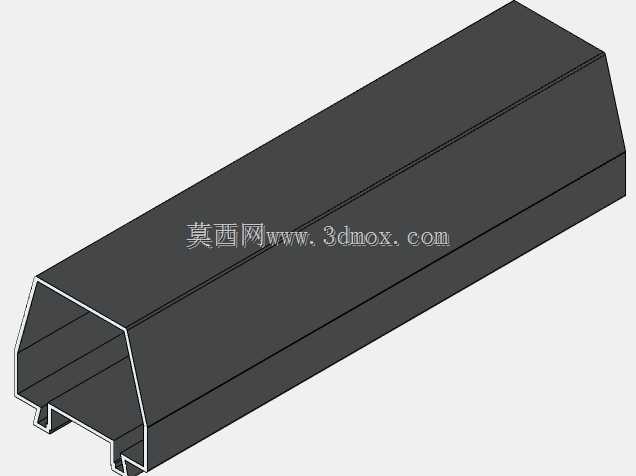

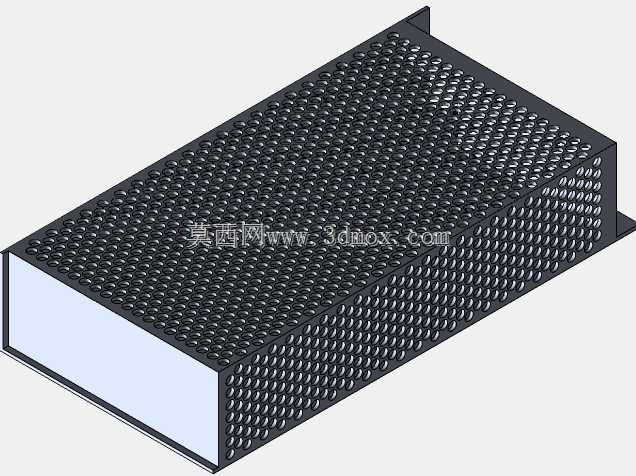

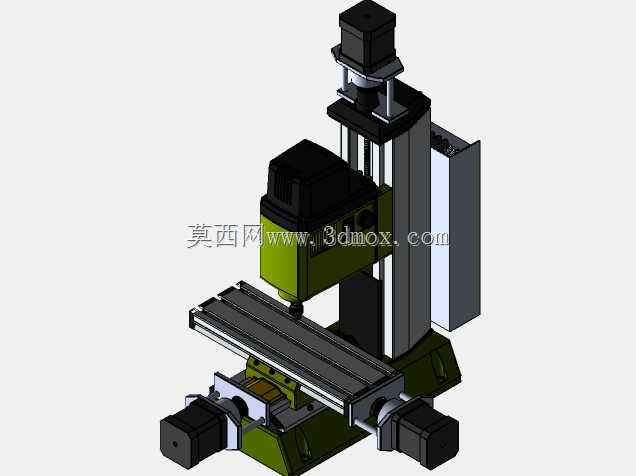

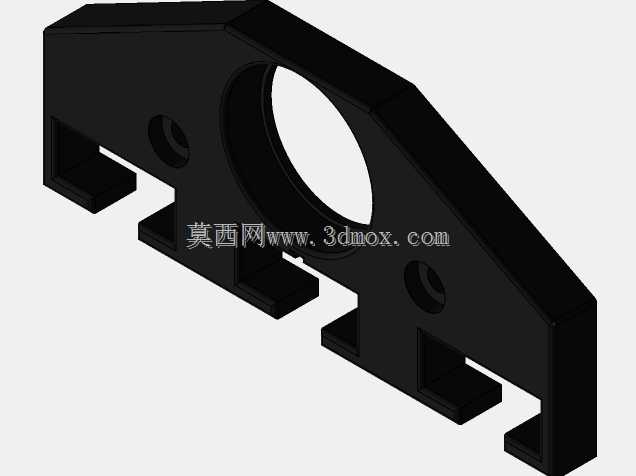

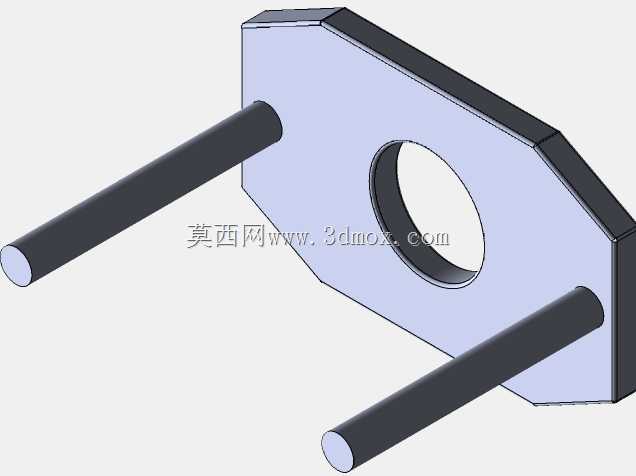

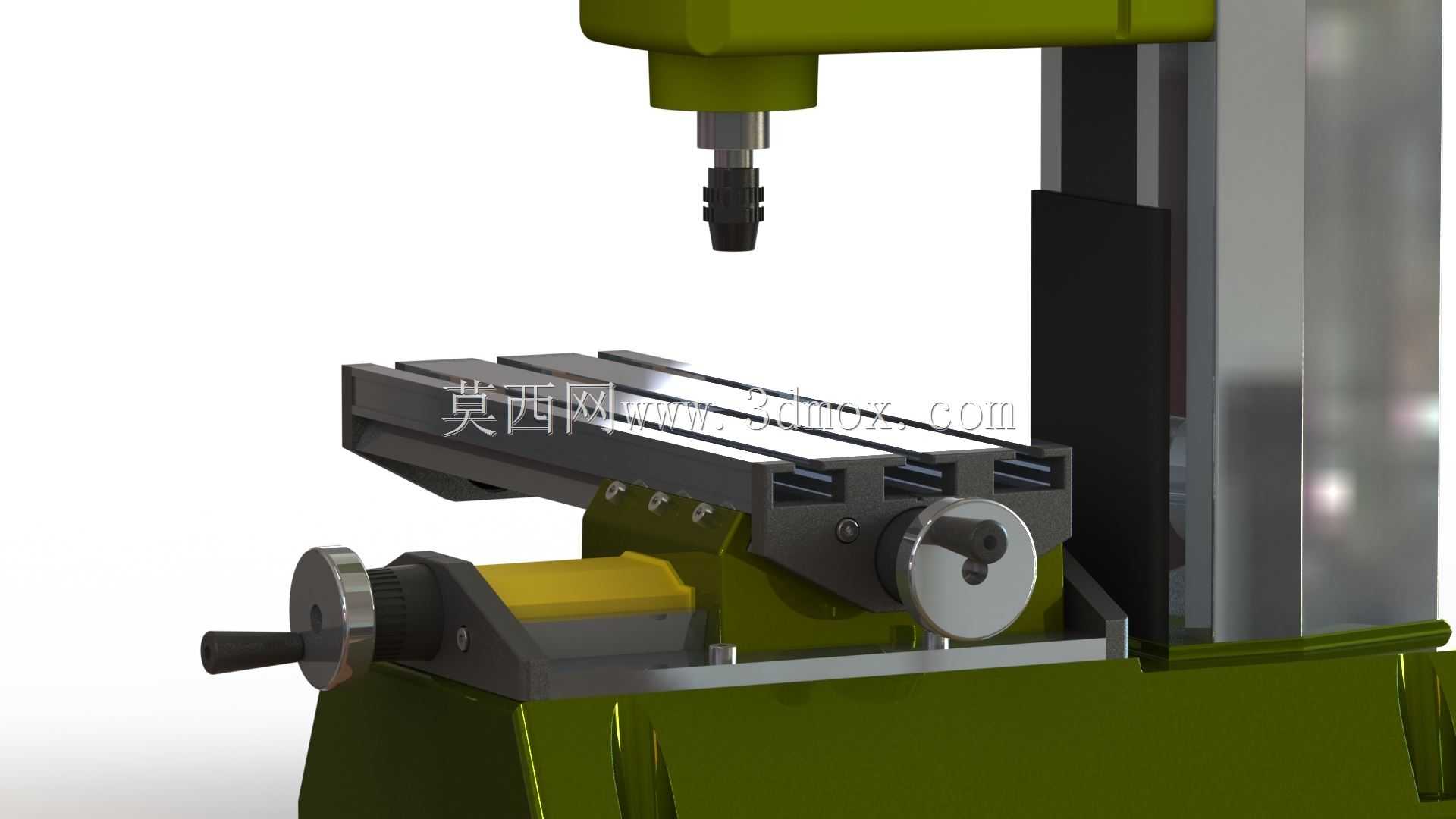

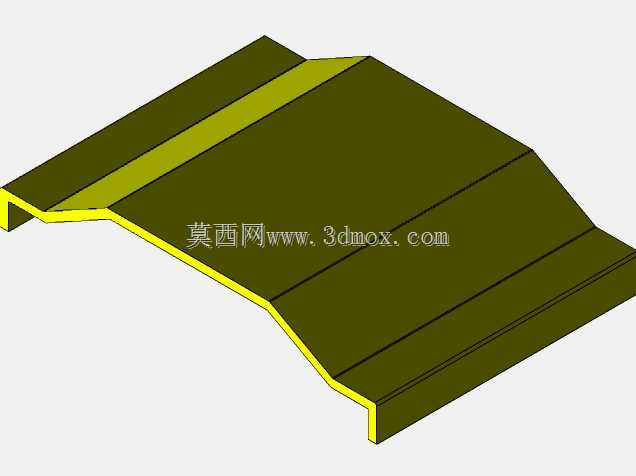

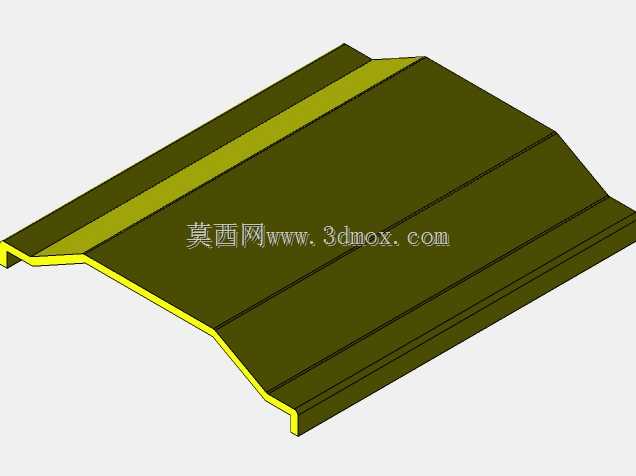

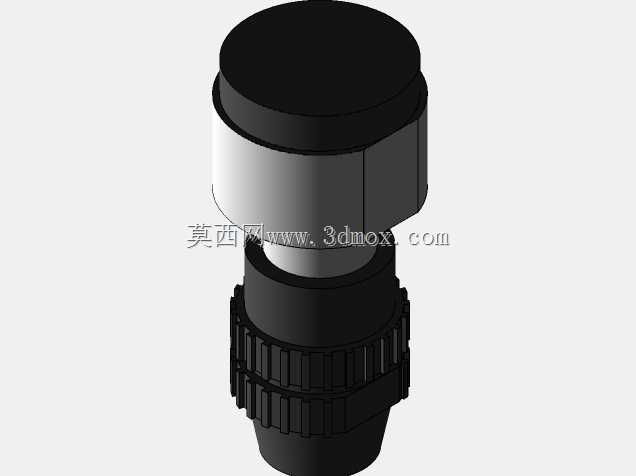

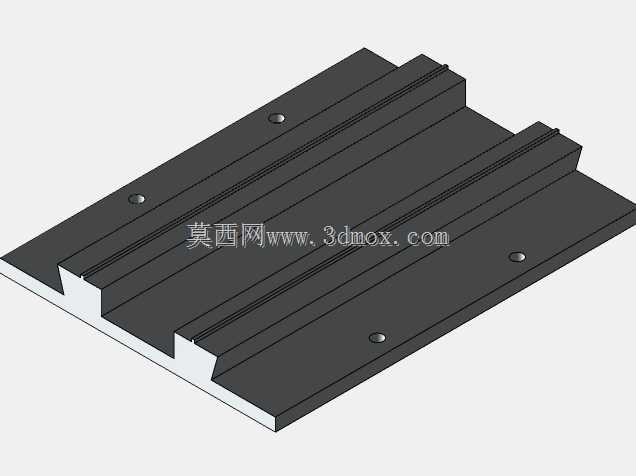

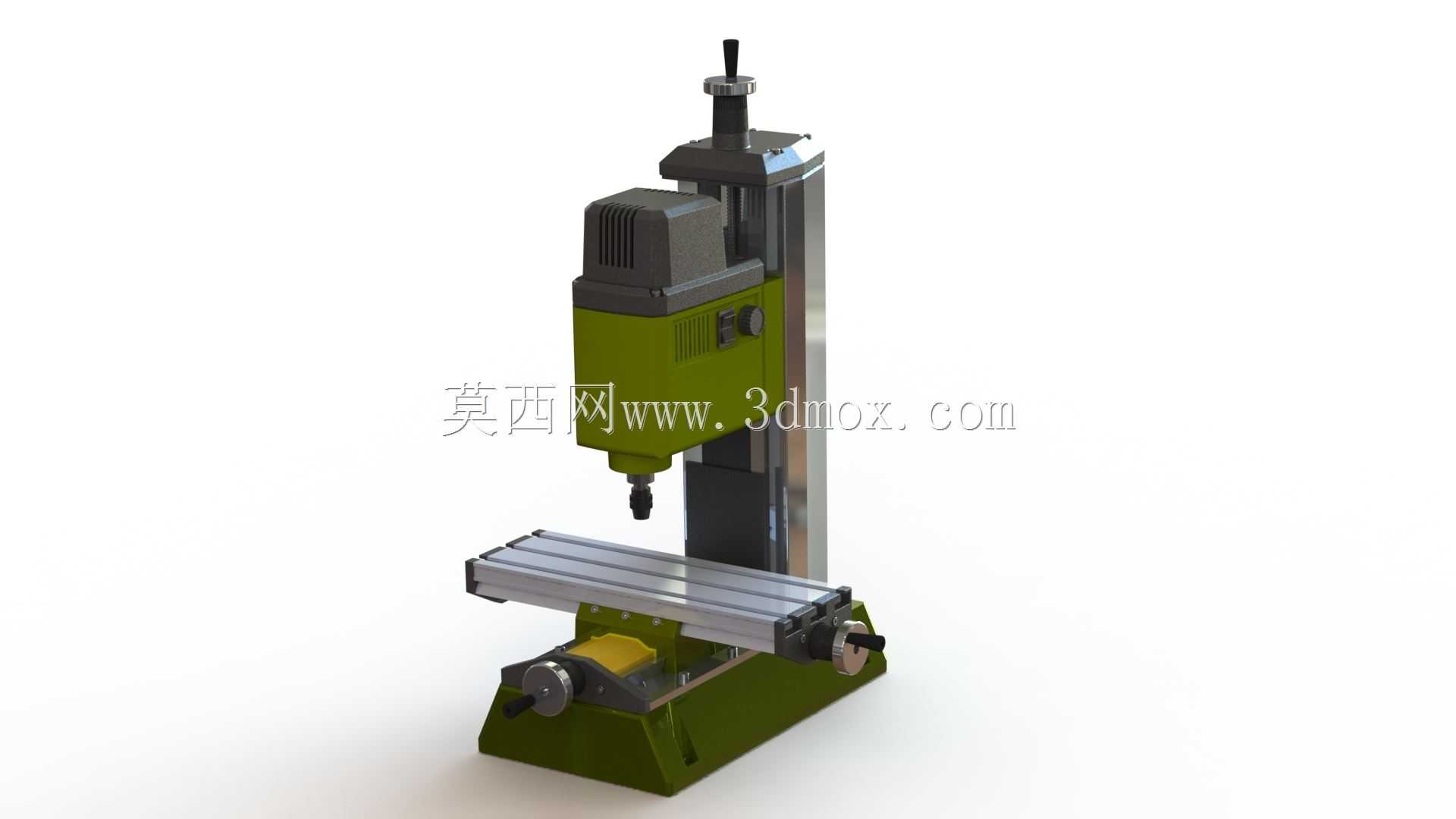

这款小型桌面钻铣设备主要面向个人工坊、院校教学实训、精密零部件小批量打样场景设计，能够在有限的桌面空间内完成有色金属、工程塑料、软质金属等材料的钻削、铣削、端面加工、浅槽切削等常规机加工工序，填补了大型工业机床无法适配小型作业空间、加工成本过高的场景空白，尤其适合模型制作、电子元器件结构件加工、小型五金零件修配等对加工精度有一定要求但加工体量较小的使用需求。设备整体采用立式立柱布局，主轴单元沿垂直立柱做上下进给运动，十字工作台沿水平X、Y两个方向做手动进给调节，整体结构紧凑，底座采用厚重的铸铁材质打造，能够在加工过程中提供足够的配重稳定性，抑制主轴高速运转带来的振动，保障加工面的平整度与钻孔的位置精度。主轴单元集成了驱动电机与转速调节结构，可根据不同加工材料的切削特性匹配对应的主轴转速，避免转速不当导致的刀具崩损或加工面毛糙问题；主轴夹头采用标准快换结构，可适配不同柄径的钻头、铣刀，满足不同工序的刀具装夹需求，刀具装夹定位精度高，跳动量控制在微米级，能够保障小孔加工的同轴度要求。十字工作台配备带刻度的手动进给手轮，操作人员可通过刻度盘精准控制进给量，实现0.01毫米级的进给调节，满足精密零件的尺寸加工要求；工作台表面开设标准T型槽，可配合通用压块、平口钳等工装完成不同形状工件的装夹固定，装夹适配性强，无需定制专属工装即可完成多数小型零件的装夹作业。设计过程中充分考虑了桌面使用的安装边界，设备整体占地面积不足0.1平方米，整体高度控制在半米以内，无需专门的设备安装基础，放置在稳固的水平工作台面上即可接通电源投入使用，设备的操作控件全部布置在操作人员易触及的机身正面与工作台侧方，操作动线流畅，单人即可完成全部装夹、加工、调试作业。机身的立柱与工作台之间采用高精度导轨配合，进给过程顺滑无卡顿，长期使用也不易出现进给间隙过大的问题，设备的润滑点位全部做了外露设计，日常维护保养无需拆解机身即可完成注油润滑，能够有效延长设备的使用寿命，降低日常使用的维护成本。
