二十二寸五辐改装汽车轮辋轮胎总成

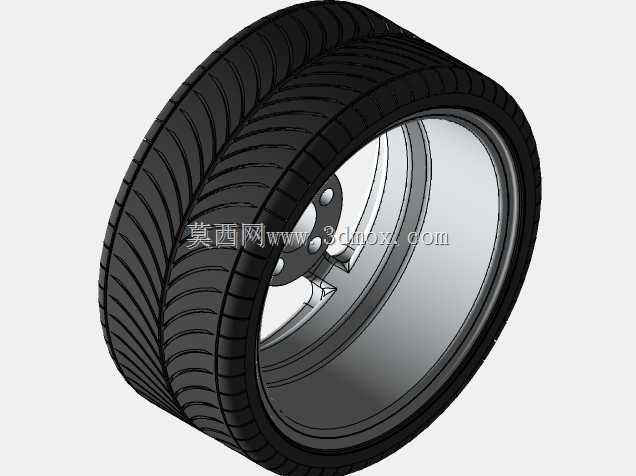

　　这套轮端总成的建模工作，最初是在做一台轿跑改装方案的底盘运动校核时启动的。当时整车姿态降低了三十多毫米，轮拱间隙被压缩到不足两指，原厂十七寸轮辋的ET值和J值都撑不起宽体翼子板的外扩轮廓，轮胎侧壁在满载转向时极易蹭到轮拱内衬，因此直接选定二十二寸的大尺寸改装轮辋作为匹配对象，把轮辋、轮胎、安装法兰的所有配合边界一次性梳理清楚。

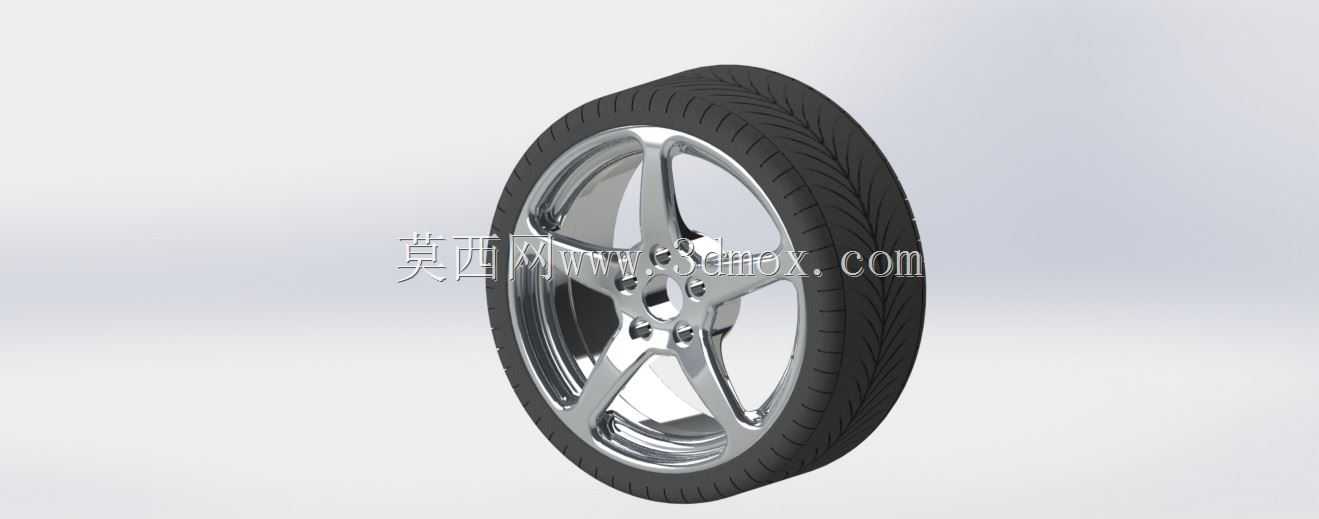

　　从实际装车场景来看，这类大尺寸五辐轮辋多用于乘用轿车的外观改装与性能升级环节，在整车总装工位、改装门店的轮端换装作业、底盘性能测试台架上都能见到同结构产品。轮辋本体采用亮面抛光铝合金的视觉表达，五根主辐条从中心轮毂座向外呈放射状延伸，辐条截面做了内凹的弧形收边，既不是生硬的直板造型，也没有多余的细碎装饰，转动时辐条的切削面会形成连续的光影反射，静态下又能把内侧的刹车卡钳、制动盘完全展露出来，这也是改装轮辋刻意追求的视觉效果。

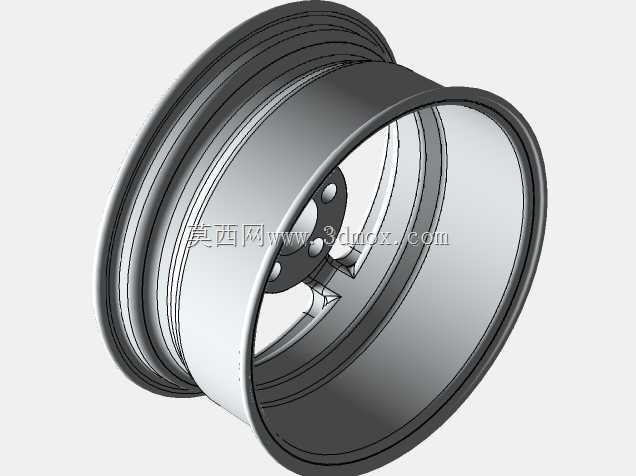

　　结构设计上，中心区域预留了五个螺栓过孔，孔位分布圆严格按照乘用车五孔轮毂的标准节圆排布，中心孔的直径与车辆轮毂轴头的定位凸台做间隙配合，装车时轴头先穿入中心孔承担径向定位，五颗轮毂螺栓再依次按对角顺序压紧，避免轮辋安装面出现偏载。轮辋的轮缘位置做了双层凸边结构，轮胎胎圈的内侧唇边可以完全卡入轮缘的环形槽内，充气后胎圈在气压作用下紧密贴合并锁止，即便在弯道侧向加速度较大的工况下，也不会出现胎圈脱开、轮辋在轮胎内部打滑的问题。

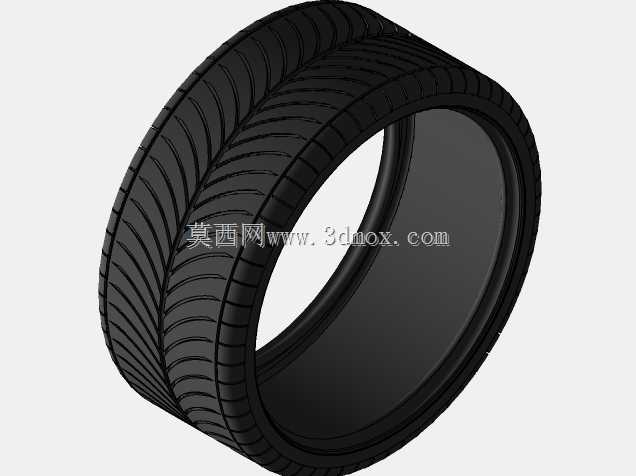

　　外围匹配的是低扁平比乘用轮胎，胎面部分完整还原了纵向主排水沟与横向细碎花纹的排布，四条连续的纵向沟槽沿轮胎周向贯通，主要负责 wet 路面下的排水，打破水膜避免滑水现象；横向的细纹刀槽则均匀分布在每一块胎面胶块上，起步和制动时可以提供额外的抓附力。轮胎侧壁的扁平比很小，胎侧的橡胶厚度远小于普通家用车轮胎，这种设定的优势在于转向时胎侧的形变幅度极低，方向盘的转向动作可以几乎无迟滞地传递到胎面，路感反馈更直接；对应的工程取舍是胎壁对路面冲击的缓冲能力变弱，建模时特意把胎侧的圆角、与轮辋配合的胎圈厚度都按实物比例做了还原，后续做悬架K特性调校时，可以直接把轮胎的径向刚度参数代入仿真模型。

　　安装边界的校核是这套模型在项目里最核心的用途。轮辋的偏距ET值决定了安装后轮胎中心面相对于轮毂安装面的位置，建模时把轮辋的轴向安装基准面、轮胎最外侧的端面、轮拱钣金的内侧面都放在同一装配坐标系下测量：满载状态下悬架压缩到极限行程时，轮胎外侧与轮拱内衬的预留间隙控制在八毫米以上，转向轮打满最大转角时，胎肩位置与减震器筒身、下摆臂球头的安全间隙也留足了五毫米，完全规避运动干涉。轮辋内侧的空腔深度也做了全尺寸还原，可以容纳大尺寸的多活塞刹车卡钳与加大直径的通风制动盘，卡钳最外侧的凸起部分与辐条内表面之间预留了足够的散热间隙，连续重刹车产生的热量可以顺着辐条之间的空隙快速流通，不会出现热量堆积在轮辋内部导致轮胎温度异常升高的问题。

　　从建模的细节处理来看，轮胎的橡胶部分和铝合金轮辋部分做了独立的实体拆分，后续做渲染展示时可以分别赋予橡胶哑光材质与抛光金属材质，胎面的花纹采用周向阵列的方式生成，既保证了每一节花纹的间距均匀，也方便后续调整轮胎规格、替换不同胎面花纹时快速修改参数。轮辋辐条背面的减重凹槽、中心安装面的沉台结构都没有做简化省略，这些结构一方面是实际产品中为了降低轮辋簧下质量做的轻量化设计，另一方面在做有限元冲击分析时，这些凹槽的圆角位置正是应力集中的考核区域，保留完整几何特征才能让仿真结果贴近真实零件的受力状态。

　　在整车开发流程里，这套轮端模型可以直接接入底盘装配体，配合悬架硬点参数完成轮跳运动包络分析，确认在各种载荷、转向工况下的运动边界；也可以用于改装方案的效果预览，在整车数模里直接替换不同辐条样式、不同表面处理的轮辋，提前验证外观匹配度，省去线下反复试装样件的工序。
