无纺布裁切加工生产设备结构设计

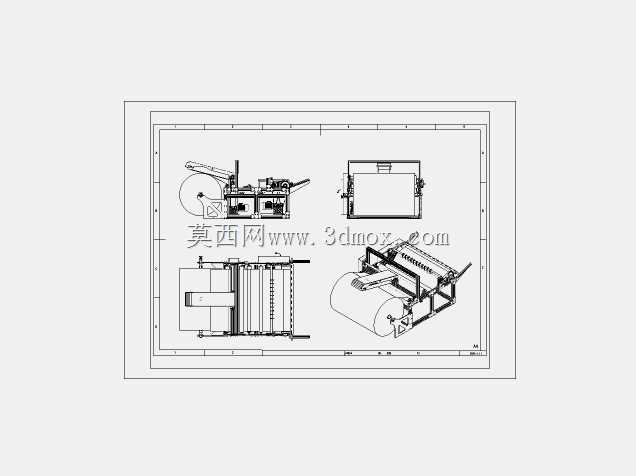

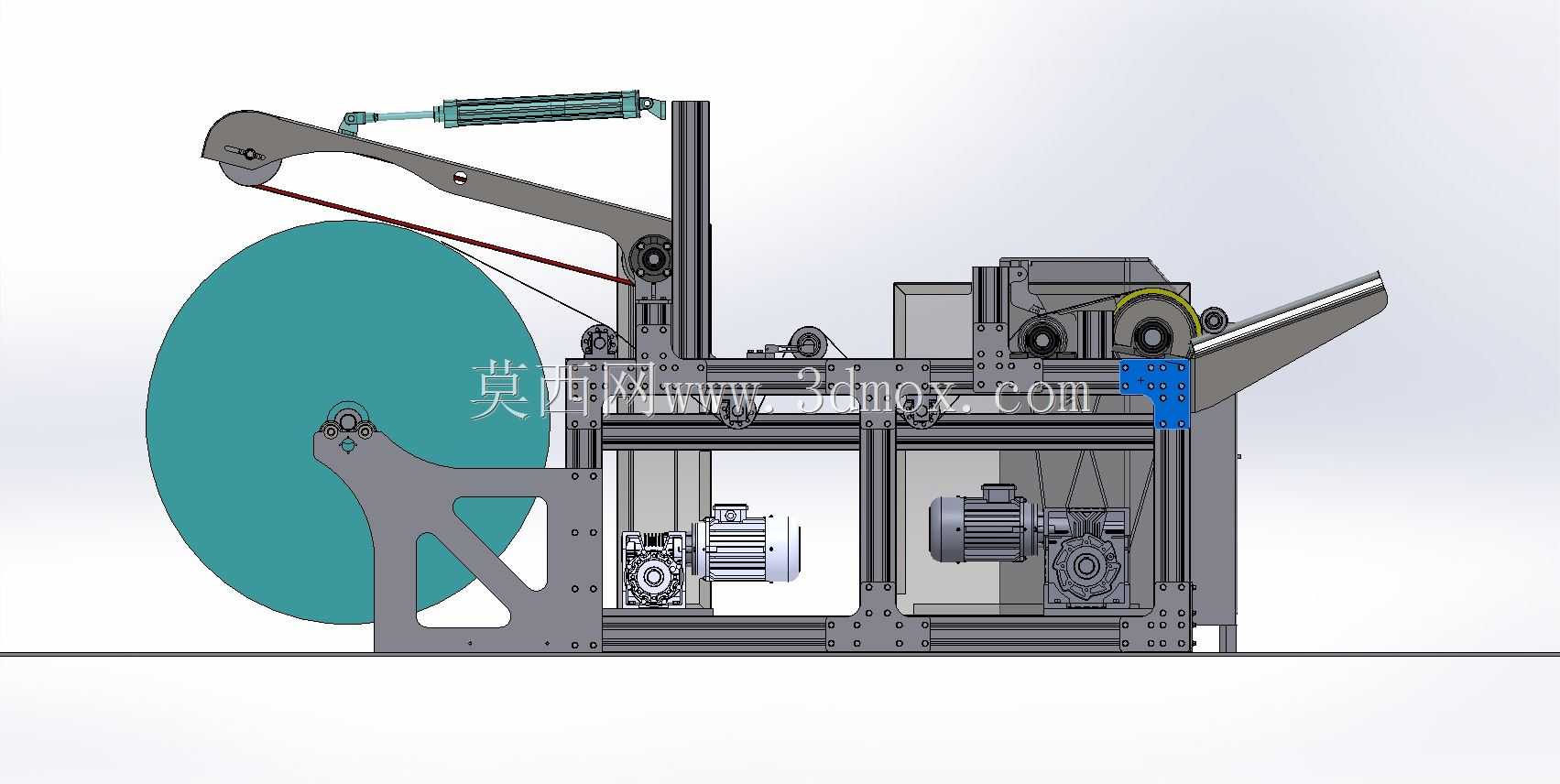

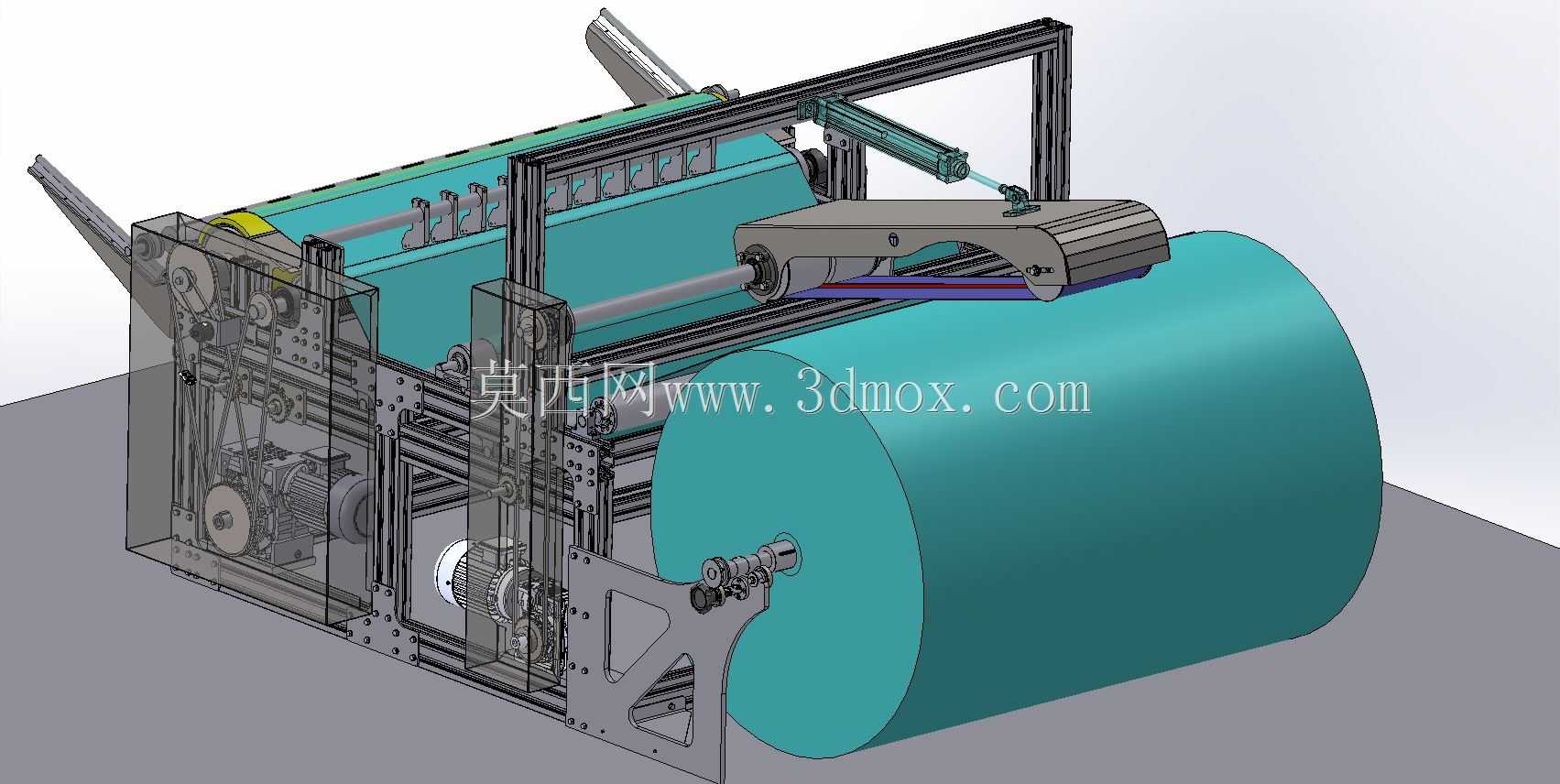

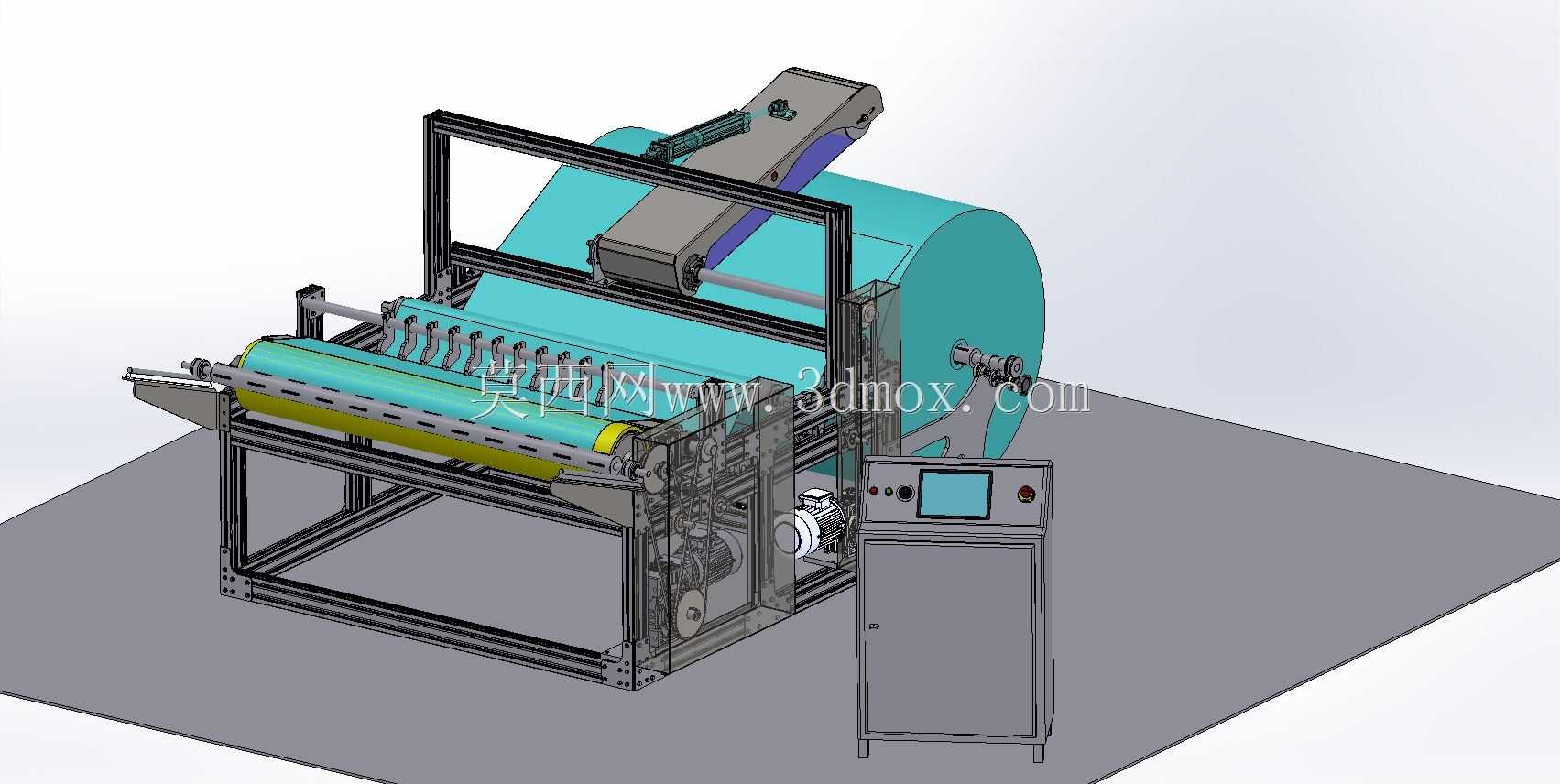

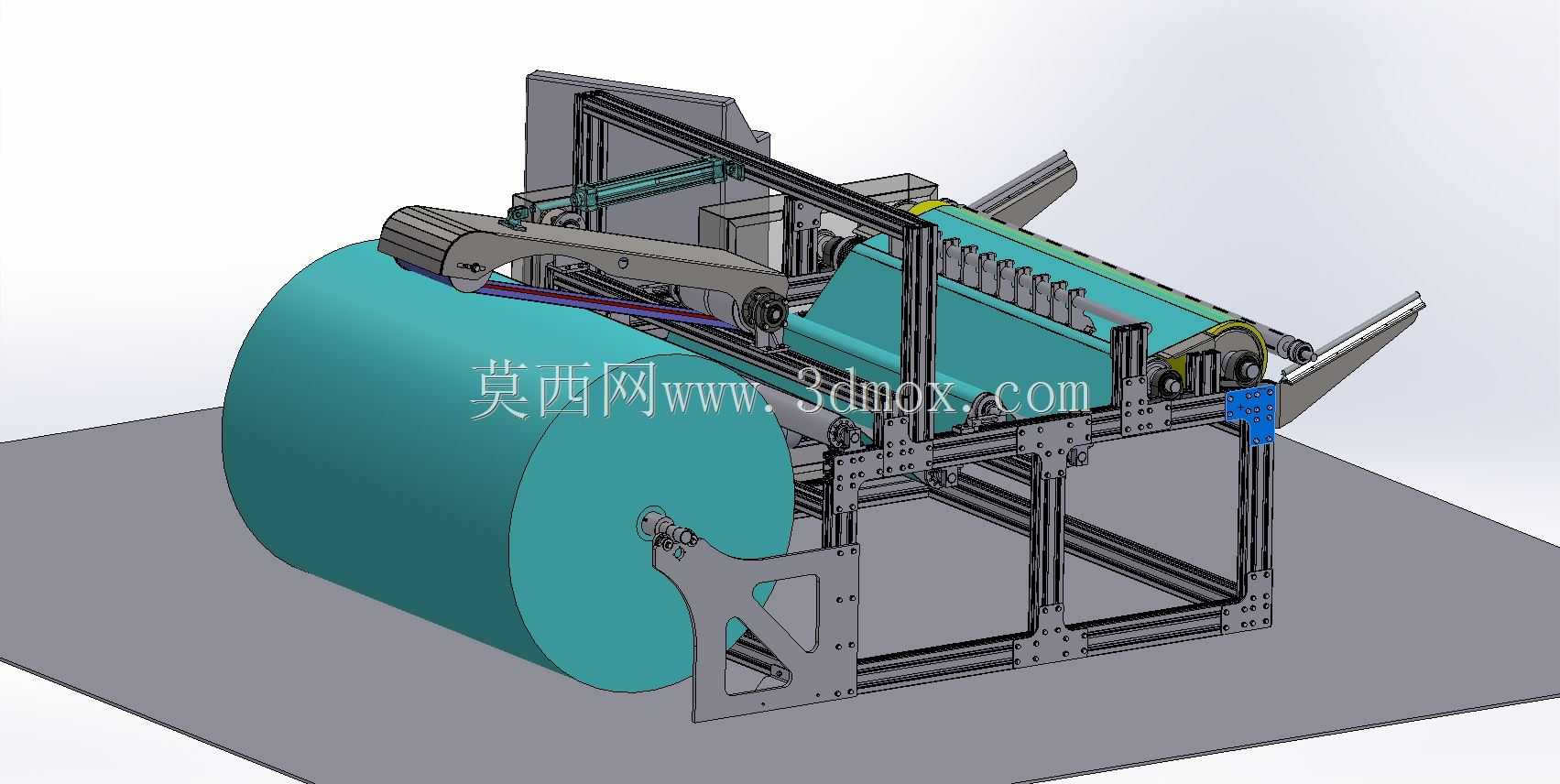

该设备主要面向无纺布卷材的定长裁切、分切加工场景，可适配卫生用品、包装辅料、过滤材料等领域的无纺布前置加工工序，能够完成大卷径无纺布原料的放卷、张力控制、精准送料、定长裁切的全流程作业，替代传统人工裁切的低效作业模式，大幅提升无纺布加工的尺寸精度与生产效率，适配不同克重、不同幅宽的无纺布卷材加工需求。设备整体采用铝型材搭建模块化机架，整体结构布局紧凑，左侧设置大直径放卷工位，可支撑最大1600毫米幅宽的无纺布卷材安装，放卷端配套张力调节摆臂结构，通过配重与阻尼组件配合，能够在设备高速送料过程中维持无纺布带面张力恒定，避免出现带面拉扯变形、松垮跑偏的问题，保障送料过程的平顺性。中部为设备的动力传动与送料裁切核心区域，上下布置双组减速电机作为动力源，分别驱动送料辊组与裁切执行机构，送料辊组采用包胶辊面设计，增大与无纺布带面的摩擦力，避免送料过程出现打滑丢转，保障送料长度的控制精度；裁切端采用斜切式刀架结构，配合导向滑轨实现裁切动作的平稳运行，可根据生产需求调整裁切长度，切口平整无毛刺，不会出现无纺布毛边、粘连的问题。右侧设置倾斜出料导槽，裁切完成的无纺布片材可顺着导槽滑落至接料工位，方便后续工序的取料与流转。设备的设计过程中充分考虑了安装与维护的便捷性，所有动力组件、传动辊轮均采用快装式固定结构，日常维护更换易损件时无需拆解整体机架；各功能模块采用分区布局，电气线路与传动部件做物理隔离，避免生产过程中无纺布纤维卷入传动结构造成设备故障，同时预留了幅宽调节的安装位，可根据生产需求调整挡料组件位置，适配不同幅宽的卷材加工，无需对主体结构做大幅改动即可快速切换生产规格。设备整体安装边界清晰，底部预留地脚固定孔位，可直接固定于生产车间地面，运行过程振动小、噪音低，能够适配连续化的生产线配套使用，也可作为独立加工单元完成无纺布的裁切加工作业。
