横向对称式六自由度水下机器人结构设计

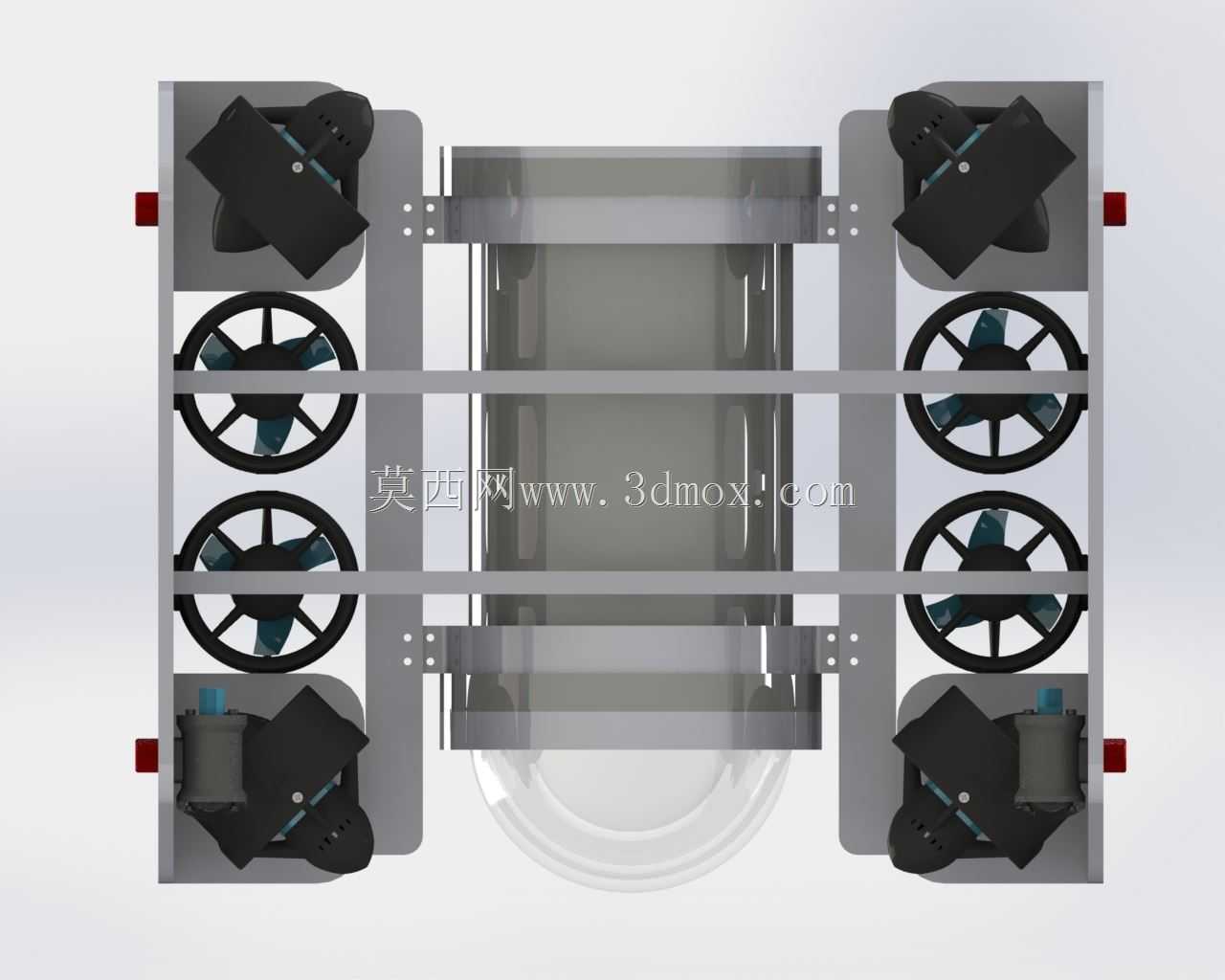

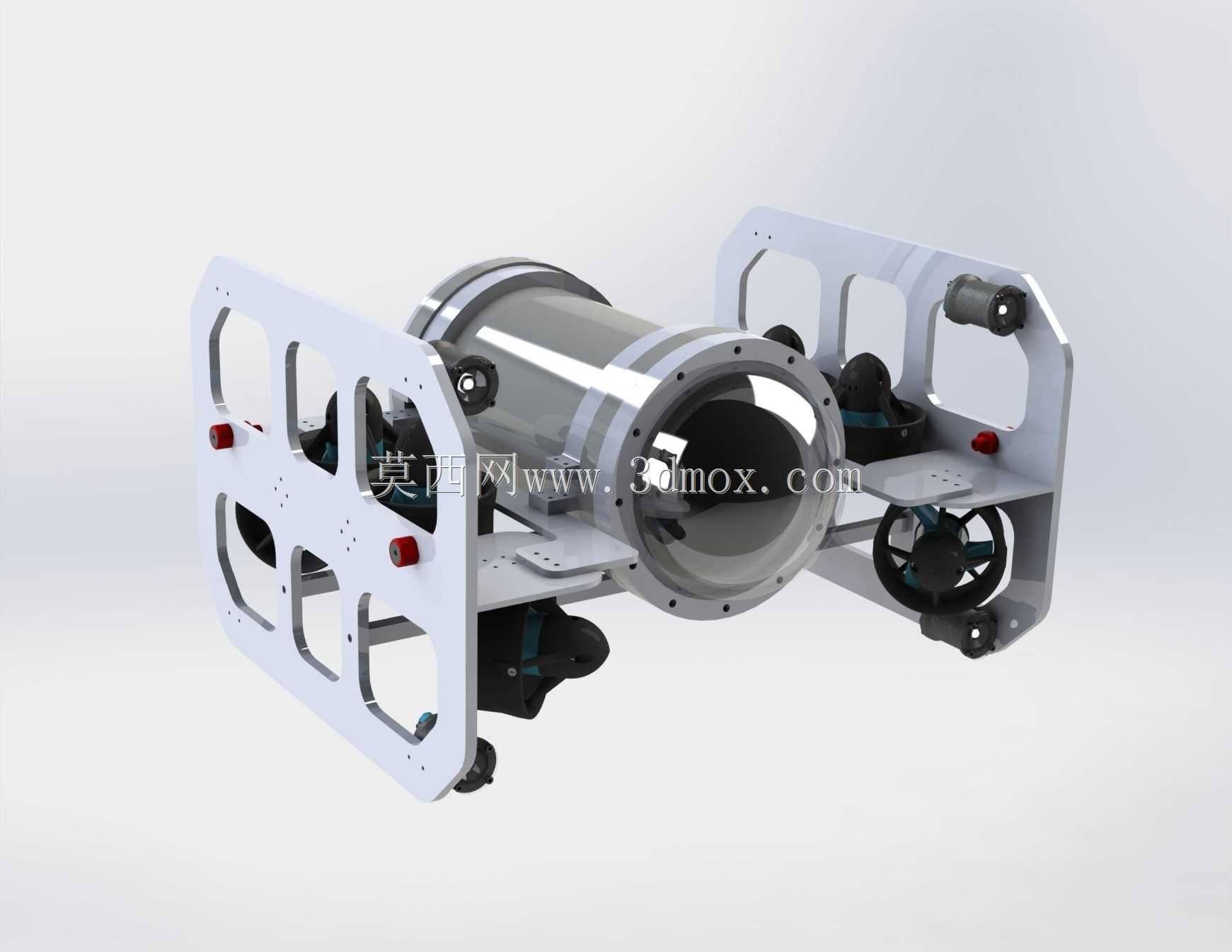

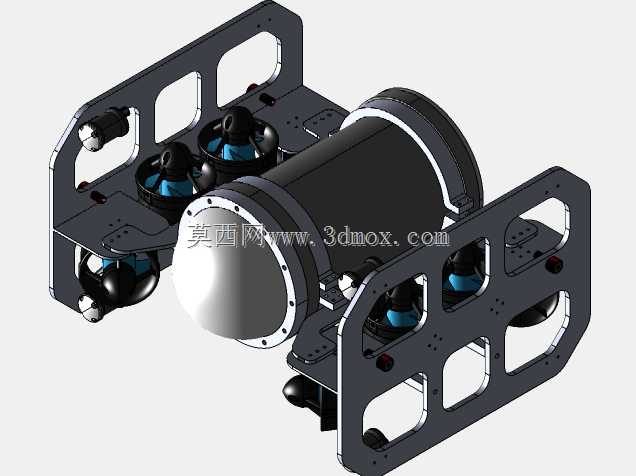

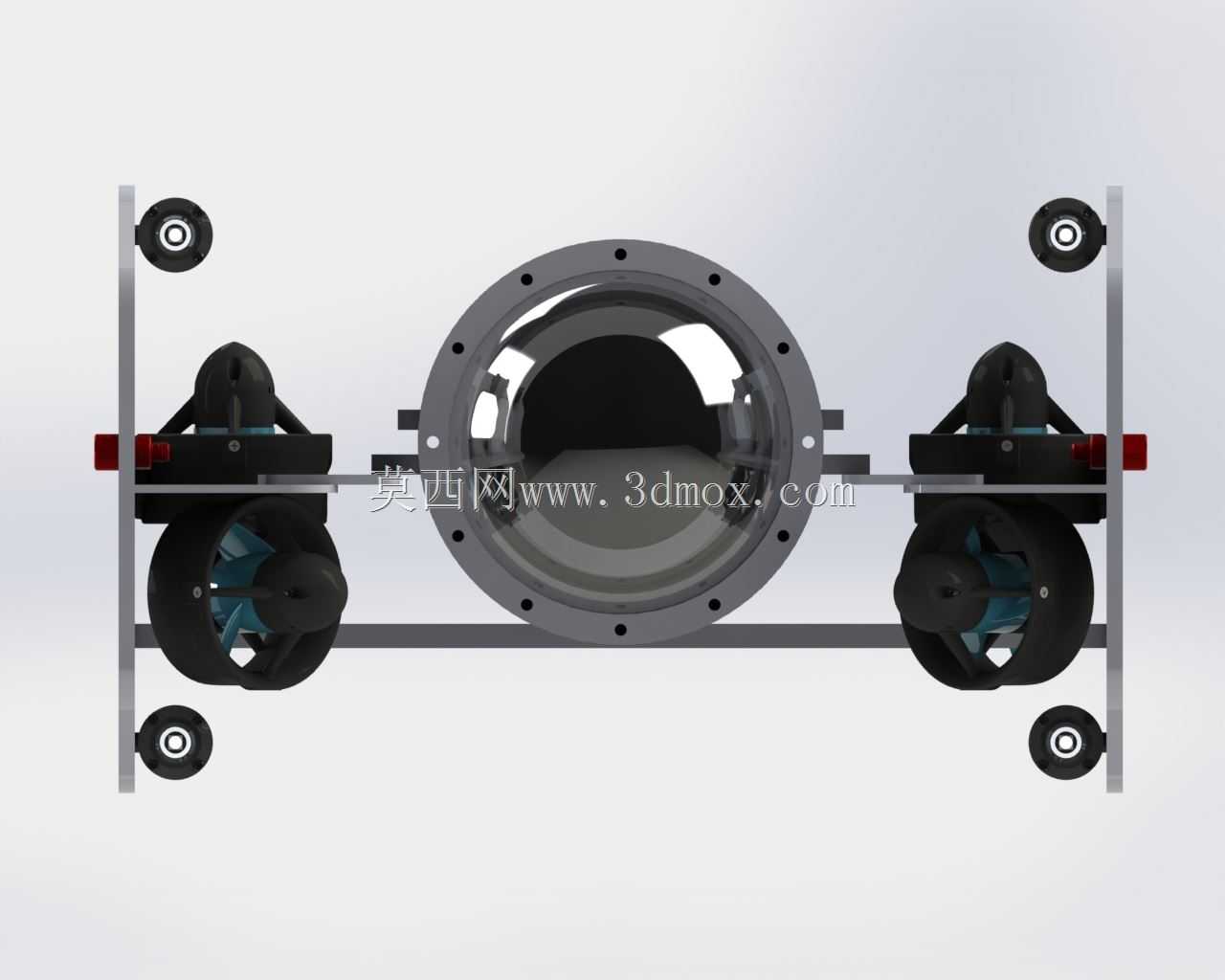

这款水下机器人采用横向对称的开放式框架布局，核心搭载圆柱形耐压电子舱作为整机控制与供电核心，框架两侧对称布置多组推进器，可实现空间内六个自由度的灵活运动，涵盖前后、上下、左右平移以及俯仰、横滚、偏航转向，能够在复杂水下环境中完成精准的位姿调整，适配各类狭窄水域、水下结构周边的作业需求。在实际应用场景中，该设备可服务于近岸水域科考、水下结构物检测、养殖区巡检、水下搜救辅助、小型水下作业搭载等场景，开放式的框架预留了充足的外设安装空间，可根据任务需求搭载水下摄像头、机械抓取夹具、水质检测传感器、声呐探测模块等不同功能组件，无需对主体框架做大幅改动即可完成任务适配。设计阶段充分考虑水下作业的稳定性需求，横向对称的结构布局让整机重心与浮心的匹配更易调校，推进器的对称布置可抵消单推进器工作带来的姿态偏移，在水流扰动的环境下也能保持稳定的悬停状态，降低操作人员的控制难度。主体框架采用镂空式板材拼接结构，在保证结构强度的前提下尽可能降低整机自重，同时减少水下航行时的水流阻力，框架边角做圆角过渡处理，避免水下作业时勾挂水草、缆线等障碍物，耐压舱采用前端透明半球形端盖设计，可直接在舱内搭载前置观测摄像头，获得无遮挡的前方视野，无需额外设计摄像头外置防水结构。从安装边界来看，整机整体尺寸紧凑，可通过单人完成岸边投放与回收，框架上预留的标准化安装孔位可兼容多款市面常见的水下推进器、传感器配件，耐压舱的密封结构采用径向密封加端面压紧的设计，可满足常规浅海、内陆湖泊河流的下潜深度耐压需求，各推进器的安装位置避开了框架主体的遮挡，保证各方向推进水流的顺畅，避免推力损失影响机动性能。整体结构没有冗余的复杂传动部件，后期维护时可快速拆解框架更换受损配件，耐压舱的快拆端盖设计也方便内部电子元件的调试与更换，适配长期高频次的水下作业使用需求。
