AGV用带节距四杆单自由度悬架结构

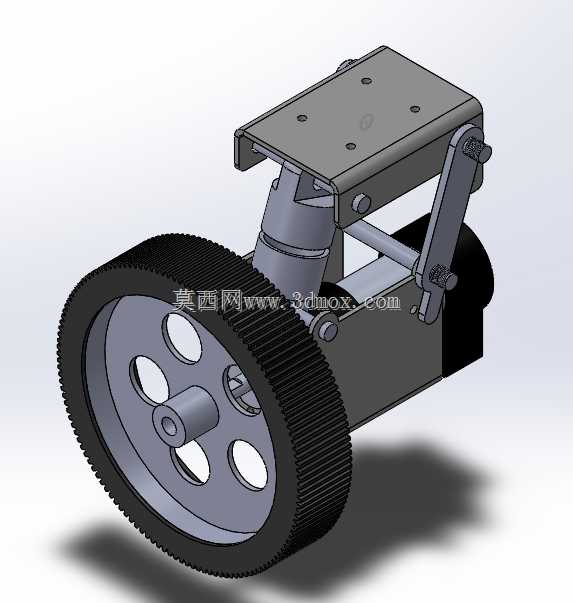

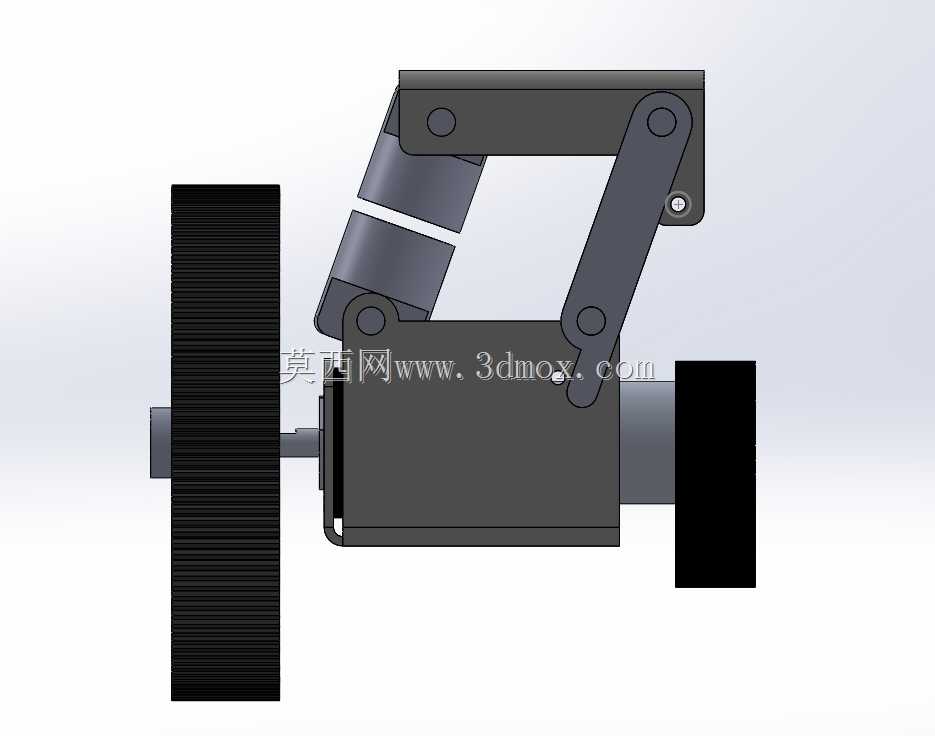

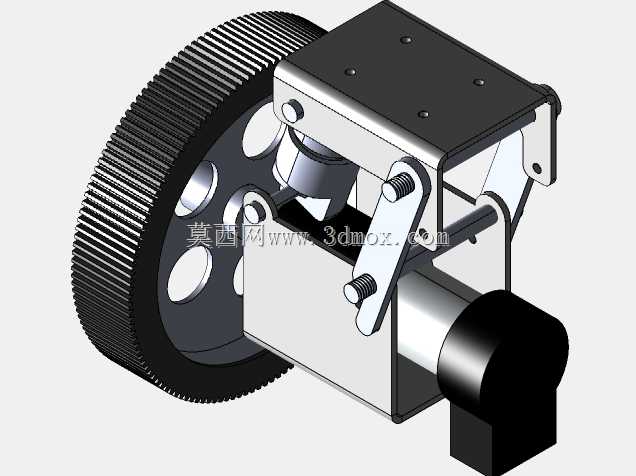

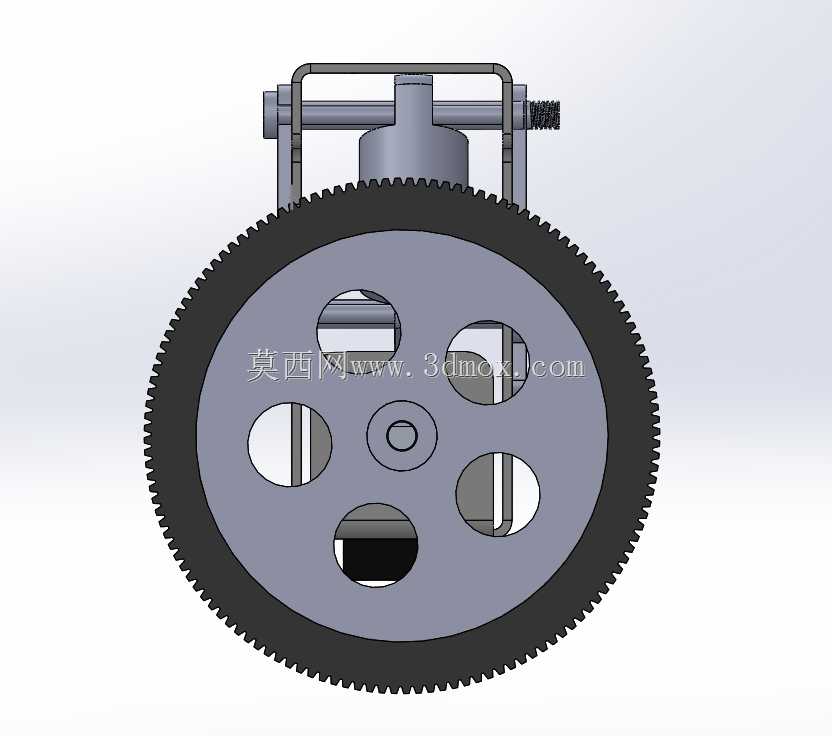

这套带节距的四杆单自由度悬架结构，核心适配场景是仓储物流场景下的自动导引运输车驱动轮组安装，解决AGV在不平整地坪行走时的轮面贴合问题，避免驱动轮悬空导致的丢步、打滑、走偏等常见工况故障。从实际使用逻辑来看，该悬架将驱动轮、传动同步带轮、驱动安装座整合为一个独立的浮动模块，四杆铰接的结构约束了轮组的运动轨迹，仅保留垂直方向的单自由度浮动量，不会出现轮组偏转、传动错位的问题，相比单摆臂式悬架，运动过程中驱动轮的接地点位置偏移量极小，能保证AGV的行走定位精度，尤其适配磁条导航、二维码导航这类对行走轨迹偏差容忍度较低的导航方案。设计层面上，四杆的铰接点位置经过匹配计算，节距参数适配常规100-150mm直径的AGV驱动轮，浮动行程控制在15mm以内，既可以覆盖普通工业地坪3-8mm的高度差，又不会因为浮动量过大导致车体高度波动超差，影响上方载货平台的水平度。安装边界方面，整个悬架模块的安装基准是上方的平板安装面，四个安装孔位采用对称布局，适配行业内主流的AGV车体底盘安装孔距，不需要额外做转接板即可直接固定在底盘纵梁上；侧向的铰接螺栓采用防松设计，日常维护时仅需要定期检查铰接点的润滑状态，不需要频繁拆解调整。传动部分的同步带轮直接集成在轮组侧方，张紧结构和悬架主体做了一体化设计，轮组上下浮动时同步带的中心距变化量控制在张紧机构的补偿范围内，不会出现跳齿、带边磨损过快的问题。轮组的受力传递路径经过优化，地面的冲击力经过四杆结构传递到上部安装座，不会直接作用在驱动电机输出轴上，能有效降低电机轴受径向力导致的轴承损坏风险，延长驱动单元的使用寿命。在实际选型适配时，该悬架可以匹配不同功率的直流伺服驱动轮，根据AGV的额定负载调整铰接点处的阻尼件参数，满足不同载重等级的使用需求，结构件多采用钣金折弯与机加工件组合的形式，加工难度低，装配工序简单，适合批量生产装配。
