熔喷非织造布生产成套设备结构设计

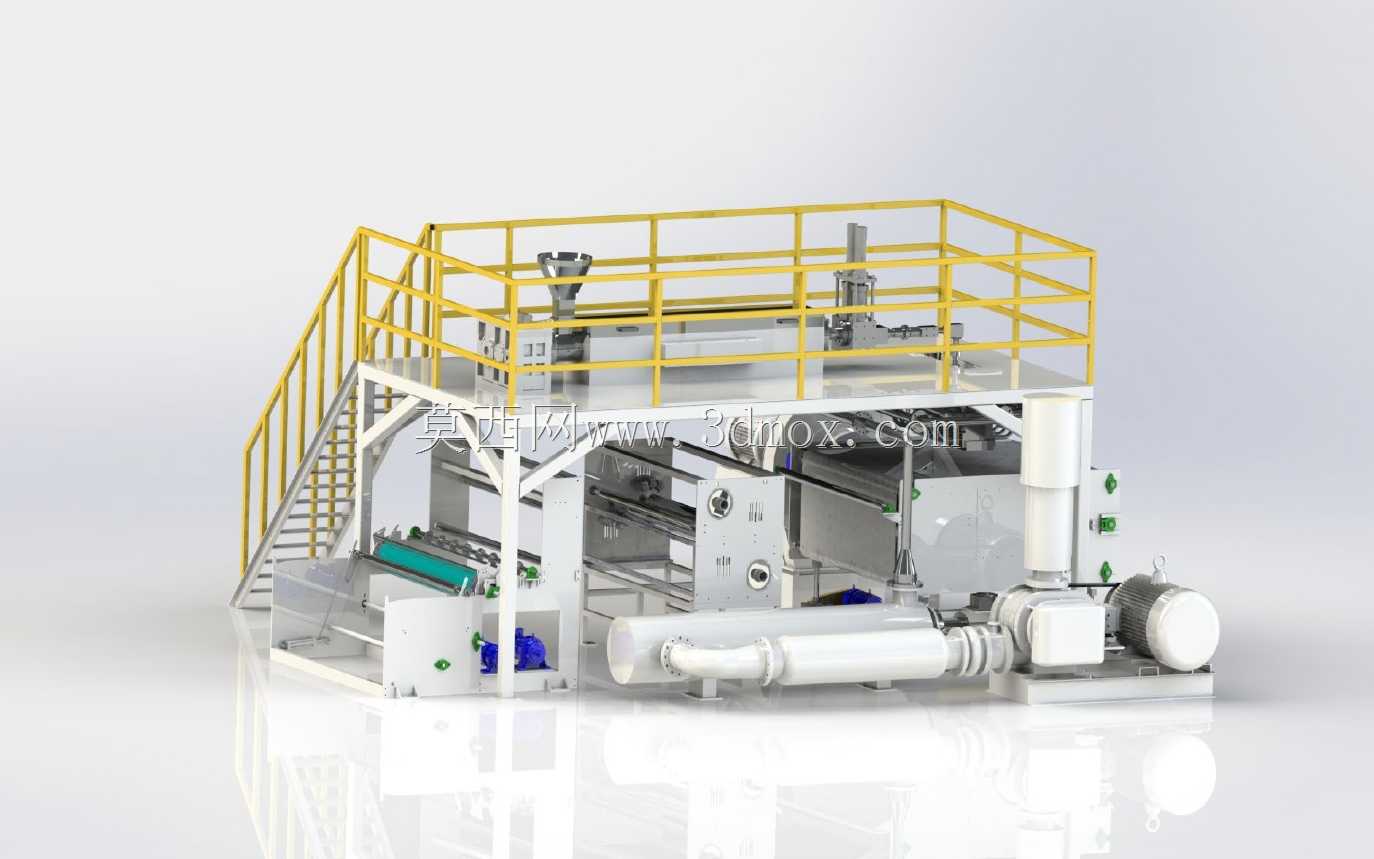

这套熔喷生产设备主要面向非织造材料制造领域，核心应用场景为医用防护材料、空气过滤材料、液体过滤材料、保暖填充材料的规模化生产环节，是熔喷法非织造布量产环节的核心成套装备，可适配聚丙烯等热塑性高聚物原料的熔融纺丝成网工艺，完成从原料喂入到成品卷材输出的全流程生产作业。设备整体采用双层立体布局设计，上层操作平台设置安全防护护栏与上下通行梯，将原料投料、熔融挤出、计量分配等高温作业模块集中布置在上层区域，既便于操作人员巡检维护，也能通过竖向空间排布缩短高温熔体的输送路径，减少熔体输送过程中的温降与压力损耗，保障纺丝工艺稳定性；下层区域依次排布纺丝模头、成网帘、接收装置、卷取机构、侧吹风系统与负压抽吸组件，各功能模块沿物料走向线性排布，可有效减少设备整体占地面积，适配常规工业厂房的层高与柱网布局，安装时仅需按照预设的地脚定位点完成基础固定，对接好供电、供气与原料输送管线即可完成部署。在功能设计层面，设备集成了精密计量泵系统，可精准控制熔体的挤出流量与压力，配合狭缝式纺丝模头实现均匀的熔体细流挤出，配套的高速热气流牵伸组件可将熔体细流牵伸为微米级超细纤维，纤维在侧吹风冷却作用下均匀铺放在成网帘表面，依靠自身余热粘合形成具备三维微孔结构的熔喷布，后续经在线切边、收卷工序即可产出成品卷材，设备可通过调整纺丝温度、气流压力、接收距离、成网速度等参数，适配不同克重、不同过滤精度要求的熔喷产品生产，满足民用口罩、医用防护服、高效空气过滤器、工业防尘滤材等多领域的产品生产需求。设备的管线布局采用外置规整排布设计，所有气路、电路、熔体管线均沿设备框架侧边有序布置，既便于日常检修时的故障排查，也能避免管线干涉运动部件的运行，平台护栏采用标准化安全防护设计，护栏高度与横杆间距符合工业设备安全操作规范，上下扶梯设置防滑踏步与扶手，充分保障操作人员的作业安全；设备底部设置可调式支撑脚，可在安装时调整整机水平度，抵消地面平整度误差对设备运行精度的影响，各功能模块采用模块化装配设计，可根据产能需求灵活调整组件配置，适配不同规模的生产场地与产能要求。
