大型工业CVD真空镀膜生产成套设备

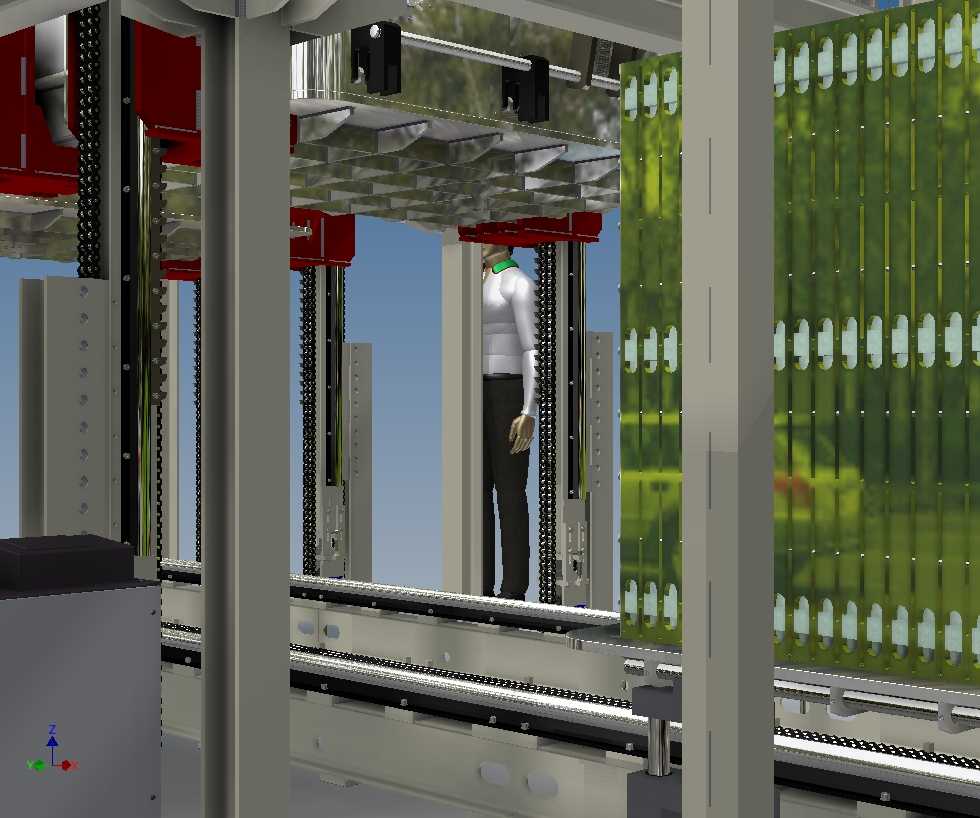

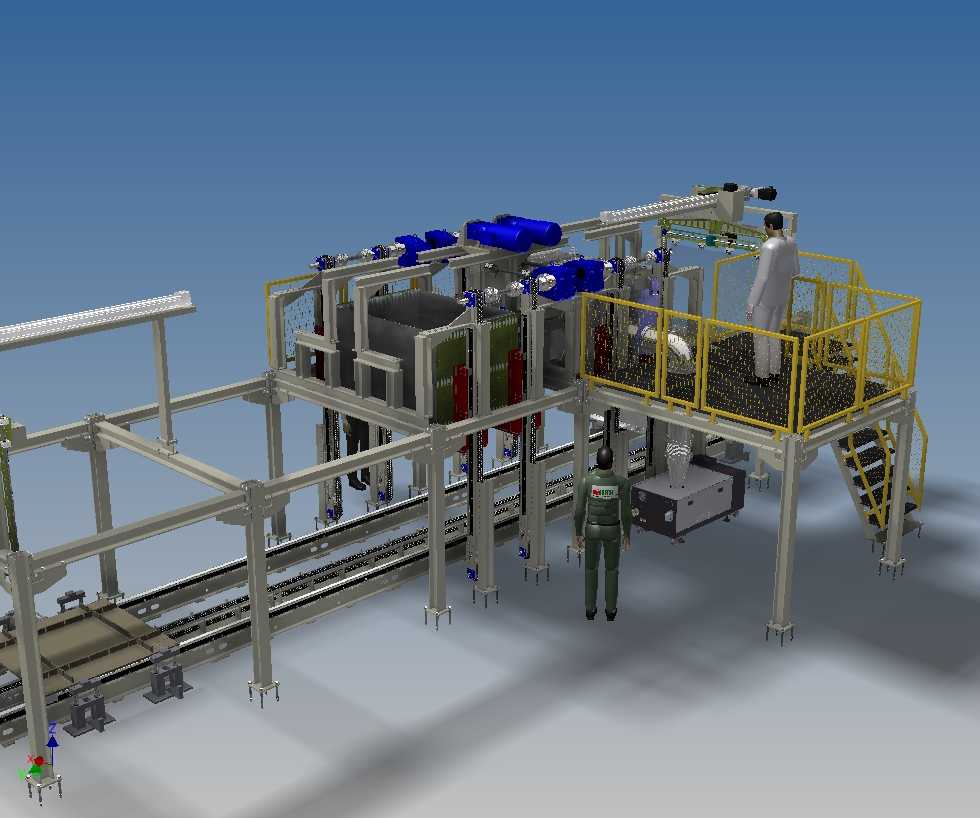

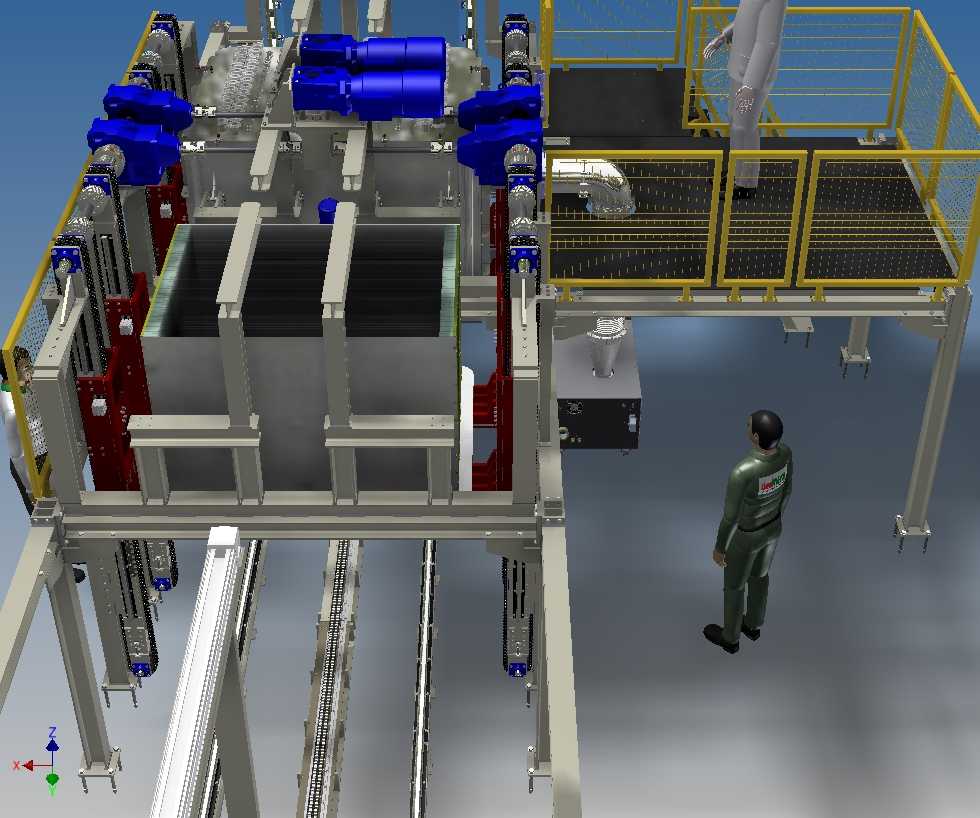

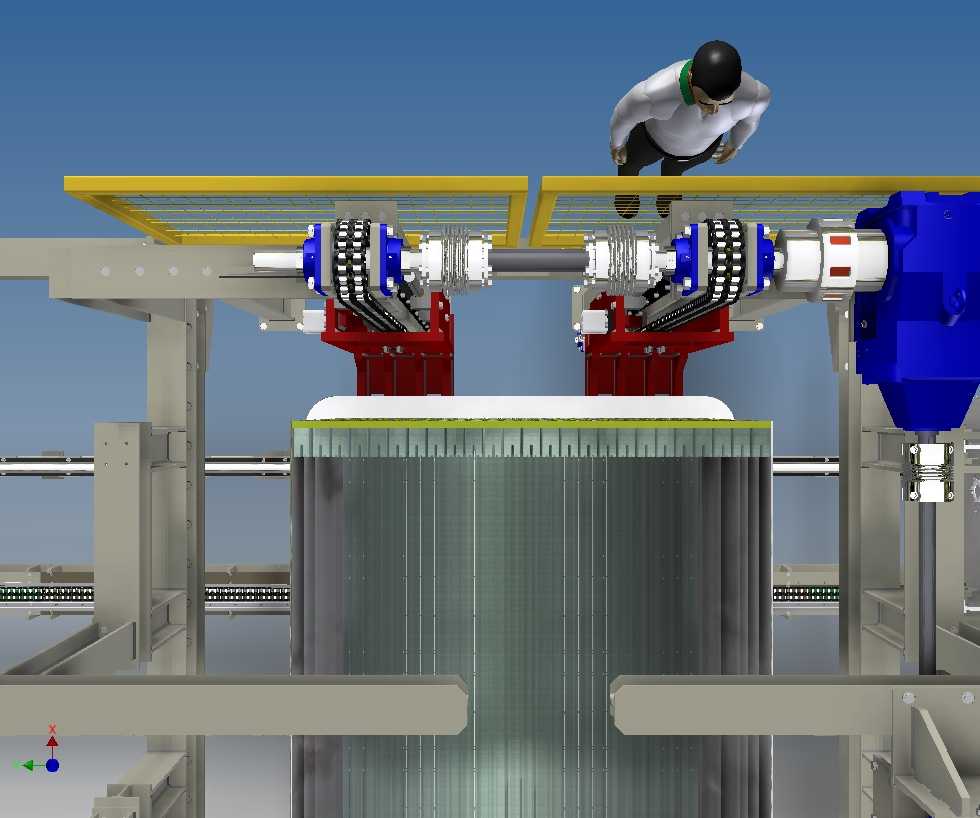

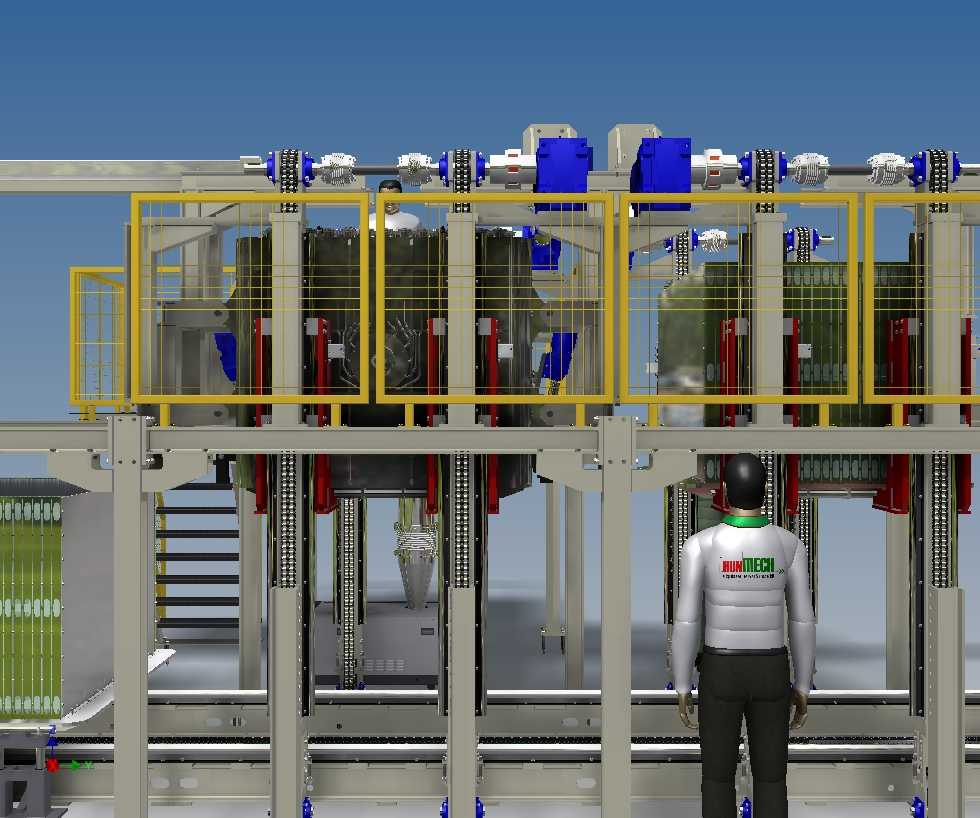

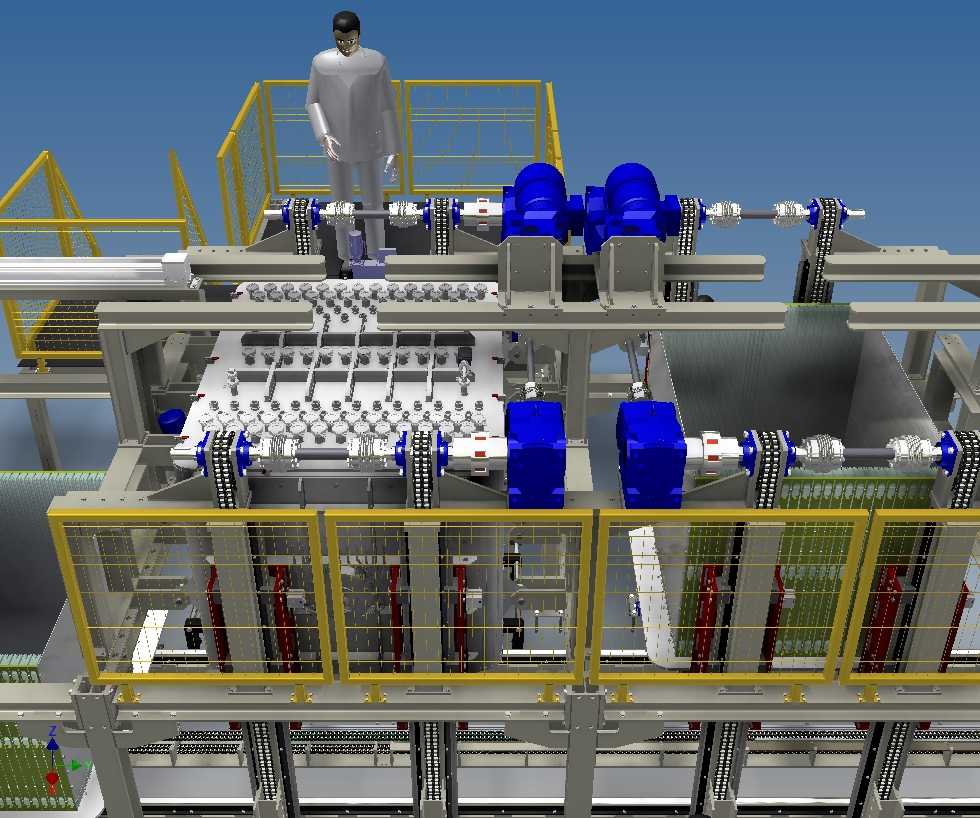

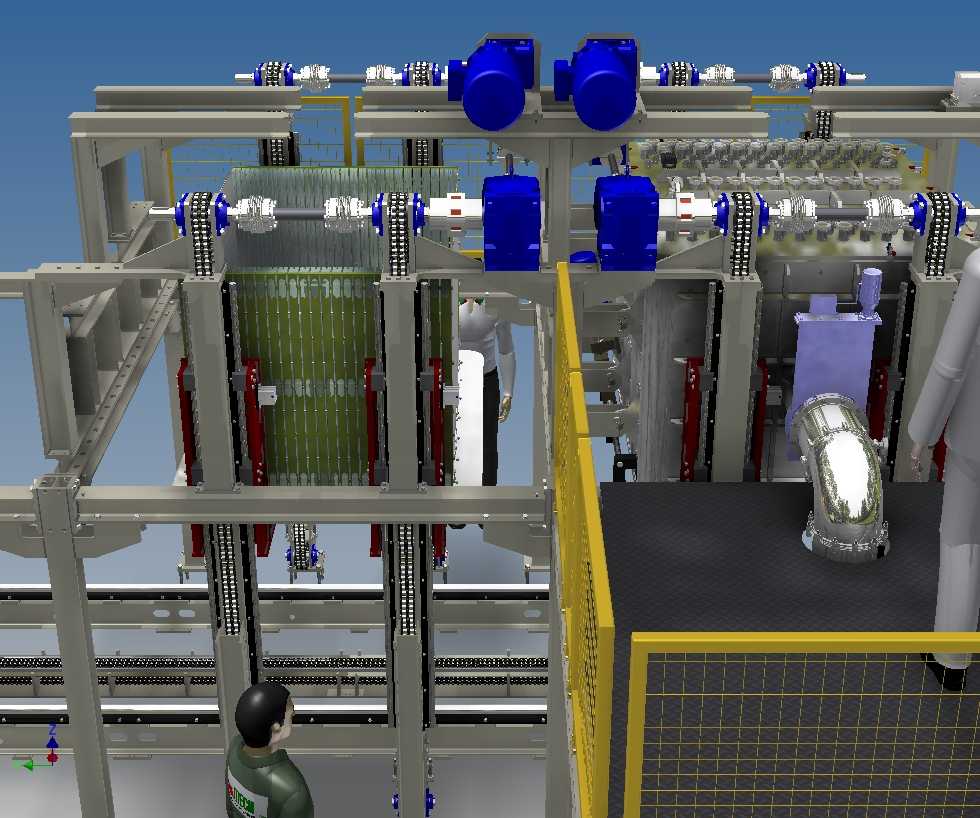

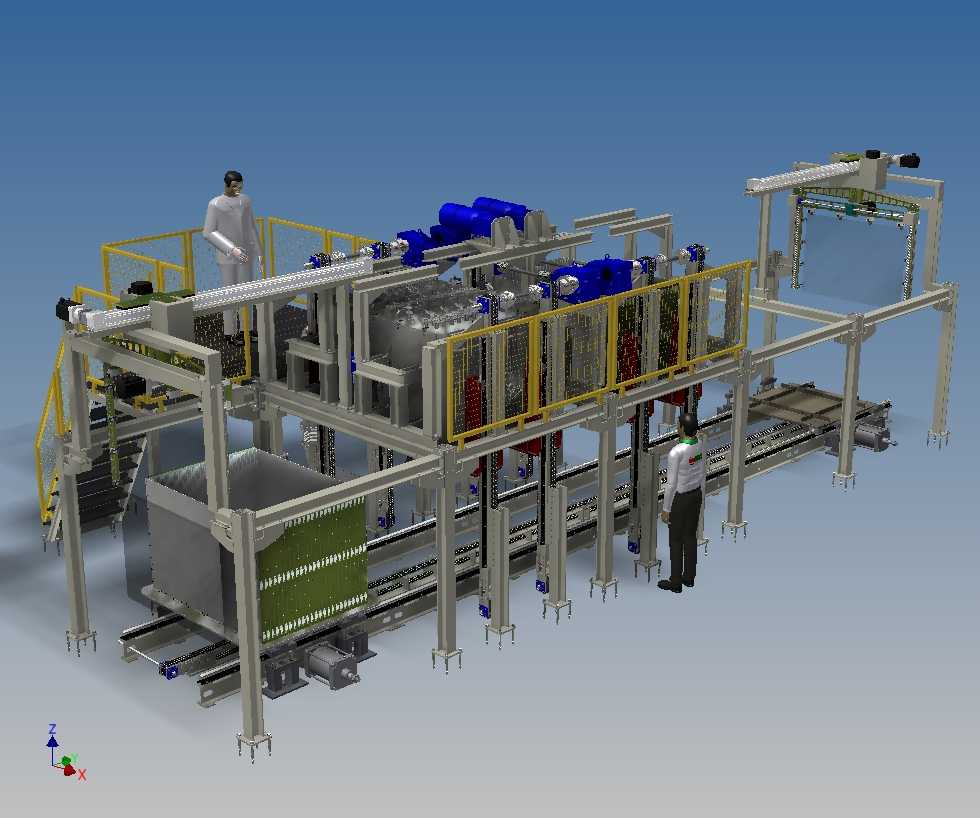

本套设备为面向规模化工业表面处理场景打造的连续式化学气相沉积（CVD）生产装置，主要应用于硬质合金刀具、航空航天高温合金部件、光伏硅基衬底、高端模具等工件的功能性薄膜沉积工序，可在真空环境下通过气相化学反应在工件表面生成高硬度、耐磨损、抗腐蚀、耐高温氧化的致密薄膜层，满足高端制造领域对工件表面性能的严苛要求。设备整体采用模块化框架式设计思路，主体支撑结构采用高强度工业铝型材与碳钢方管组合搭建，既保证了整体结构的承重刚性，又便于后续的模块拓展与维护拆装，整体布局按照连续化生产的工艺流程排布，分为上下料工位、预处理过渡腔、主反应沉积腔、冷却出料腔、传输线体与操作检修平台几个核心功能区域。设备两侧设置带安全护栏的双层操作检修平台，上层平台对应主反应腔的顶部维护区域，方便操作人员进行气路检修、电极维护与腔体清洁作业，下层空间布置传输导轨、真空管路与电气布线，实现操作区与功能部件区的物理隔离，降低生产过程中的安全隐患。主反应腔体采用厚壁不锈钢焊接成型，腔体内部设置多组独立控温的加热模块与均匀布气的喷淋结构，可根据不同的镀膜工艺需求精准控制腔体内各区域的温度梯度与反应气体浓度分布，保证不同批次、不同位置的工件膜层厚度均匀性偏差控制在极小范围内，配套的真空机组布置在腔体侧下方，通过大口径真空阀门与腔体连接，可快速实现腔体内的高真空环境抽取，满足CVD工艺对真空度的严格要求。工件传输采用重载直线导轨搭配伺服驱动的载具输送结构，可承载大尺寸、大重量的工件料框，按照预设的工艺节拍在各个腔室之间平稳转运，传输过程定位精度高，运行速度可根据工艺需求灵活调整，避免工件转运过程中出现磕碰移位。设备整体安装边界预留了充足的操作与维护空间，底部设置可调式支撑脚杯，可根据车间地面的实际平整度调整设备水平度，保证长周期运行过程中传输线体与腔体对接的精度稳定，外围配套的安全防护栏、急停触发装置与安全联锁结构，可在腔门开启、真空度异常、温度超限时自动触发停机保护，充分保障生产操作的人员与设备安全。
