课程设计用五速手动变速箱结构设计

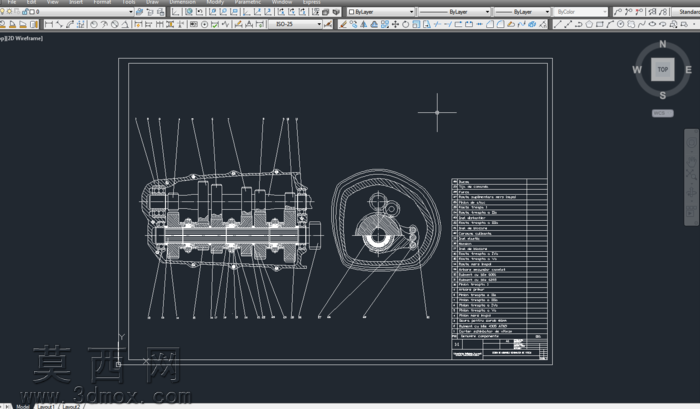

本作品为面向课程设计完成的五速手动变速箱结构设计，采用三维建模软件完成整体结构的参数化搭建，完整还原了手动五档变速箱的核心传动布局与装配关系。建模过程中严格遵循机械设计规范，针对变速箱内部的输入轴、输出轴、各档位传动齿轮、同步器组件、换挡拨叉机构以及箱体壳体结构逐一进行特征建模，通过拉伸、旋转、阵列、布尔运算等基础建模命令完成单个零件的结构搭建，同时对齿轮的渐开线齿形、轴类零件的键槽与轴承配合位、箱体的轴承安装孔与加强筋结构进行了精细化处理，确保各零件的尺寸参数符合传动设计的匹配要求。在装配环节，通过同轴、重合、间隙配合等装配约束完成整机的虚拟装配，验证了各档位齿轮的啮合间隙、换挡机构的运动行程不存在结构干涉，能够直观呈现不同档位下的动力传递路径。模型同时配套了对应的二维工程视图，通过视图投影、尺寸标注、零件序号标注与明细栏搭建，完整呈现了变速箱的装配关系与各零件的参数信息，清晰展示了变速箱的轴向布局、齿轮啮合状态与壳体的外形轮廓。设计过程中围绕手动变速箱的传动比分配要求，对五个前进挡与倒挡的齿轮参数进行了匹配计算，确保各档位传动比符合车辆行驶的动力输出需求，同时兼顾了箱体的结构强度与装配工艺性，对壳体的壁厚、安装法兰结构、密封配合面进行了合理设计，既保证了箱体对内部传动组件的防护支撑作用，也满足了实际加工装配的工艺要求。整体模型结构完整，参数严谨，能够清晰展现五速手动变速箱的工作原理与结构组成，可作为机械设计课程的参考案例，也可用于传动结构的原理演示与教学使用。
