手动变速器三轴齿轮传动总成结构

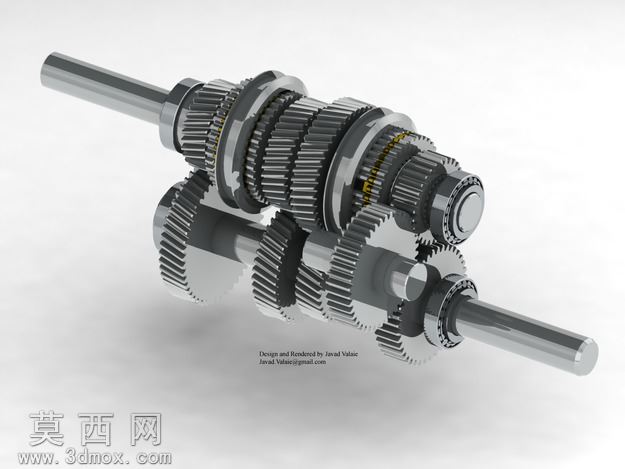

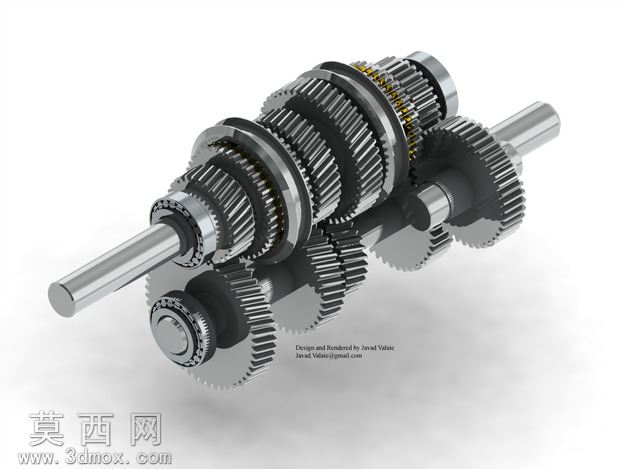

该作品为手动变速器三轴式齿轮传动总成的三维建模成果，建模过程严格遵循手动变速器的实际传动逻辑与机械设计规范，完整还原了三轴式手动变速箱的核心传动结构。建模阶段首先完成输入轴、输出轴、中间轴三根核心传动轴的参数化建模，依据不同档位的传动比匹配对应齿数、模数、压力角的齿轮参数，确保各档位齿轮啮合的中心距、齿侧间隙符合机械设计标准，每一个齿轮的齿形、齿向、倒角细节都按照真实齿轮加工工艺特征构建，同步器齿套、同步环、结合齿圈的细节结构完整还原，保证换挡机构的动作逻辑可通过模型直观呈现。装配阶段按照实际变速箱的装配层级完成组件约束，对传动轴与轴承的配合面、齿轮与轴的花键连接部位、同步器与轴的滑动配合部位都设置了符合实际装配关系的约束，既保证各旋转部件可模拟真实转动状态，也清晰呈现不同档位下的动力传递路径：输入轴动力通过常啮合齿轮传递至中间轴，中间轴不同档位齿轮与输出轴对应档位齿轮啮合，通过同步器切换结合不同档位齿轮，实现不同传动比的动力输出。材质与渲染阶段，针对不同部件的实际材质赋予对应材质属性：传动轴采用调质合金钢材质，呈现金属哑光银灰质感，表面还原轴类零件的磨削加工纹理；齿轮部件采用渗碳淬火合金钢材质，齿面呈现细微的热处理后金属光泽，齿端倒角、花键部位的细节清晰；轴承部件还原滚动体、保持架、内外圈的不同材质质感，同步环的铜合金材质、结合齿圈的硬质金属质感都做了区分处理。渲染采用柔和的工作室布光，通过多角度光源突出齿轮啮合部位、轴系配合部位的结构细节，阴影过渡自然，既清晰展现整体传动布局，也能清晰呈现各零件的结构特征。设计过程中重点考量了手动变速器的传动合理性，各档位齿轮的排布符合实际变速箱的空间布局，轴系的支撑位置、轴承的选型排布都参考量产手动变速器的成熟结构，可作为机械原理教学、变速器结构认知、传动方案参考的直观三维素材，清晰展现三轴式手动变速器通过不同齿数齿轮啮合改变传动比、实现扭矩与转速切换的核心工作原理，完整呈现手动变速箱内部从动力输入到多档位变速输出的完整机械结构逻辑。
