圆盘式板材边缘卷边加工设备结构

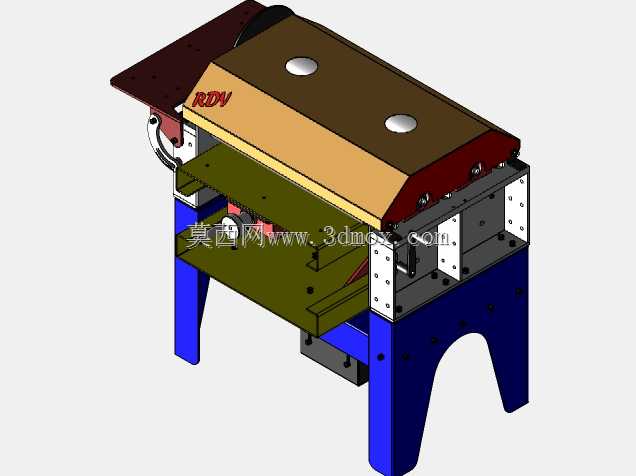

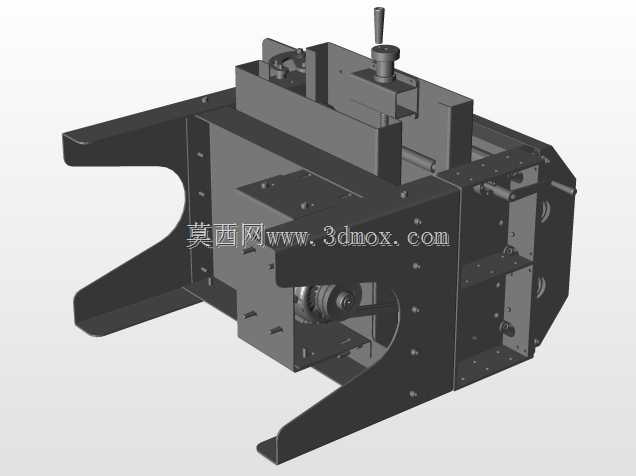

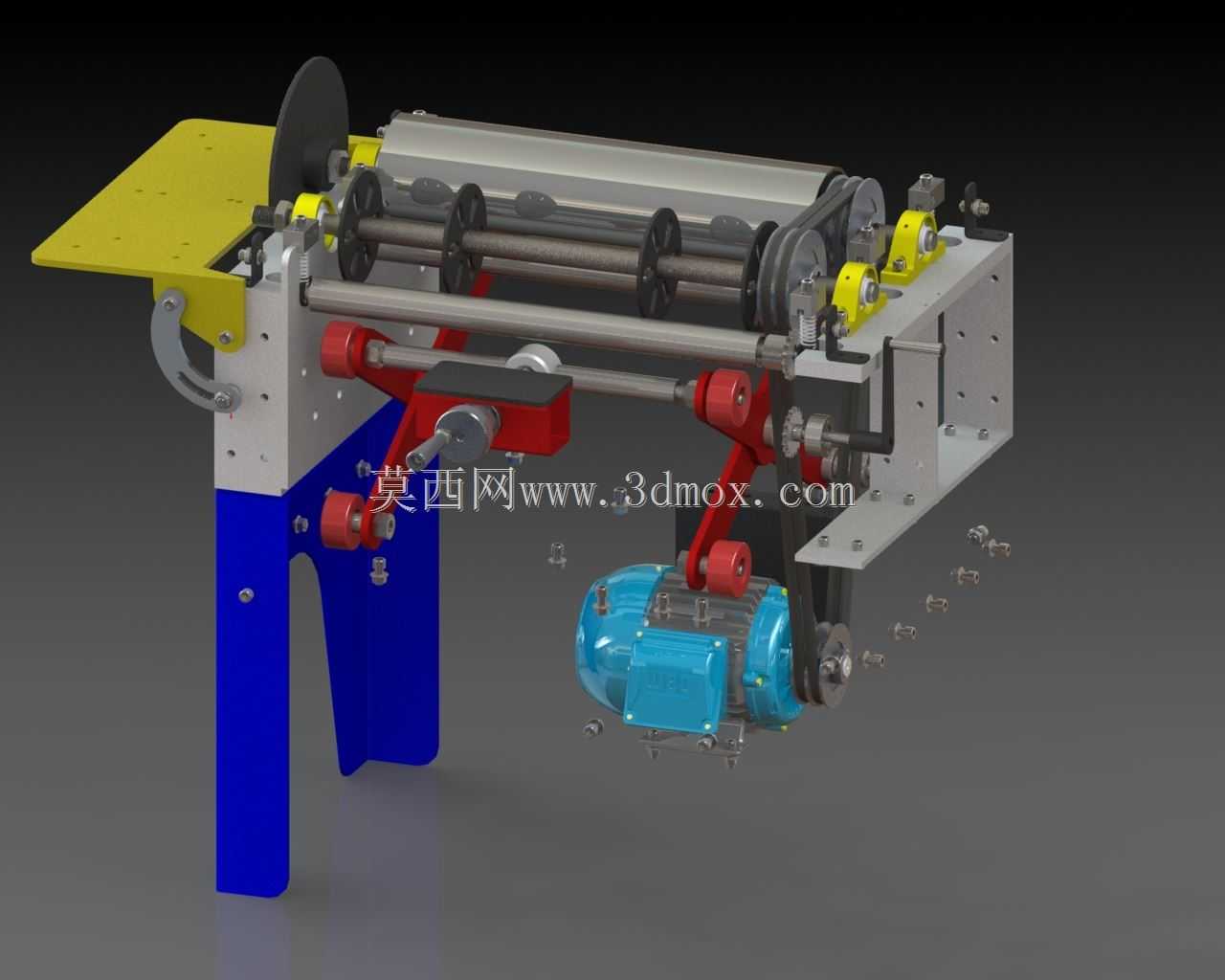

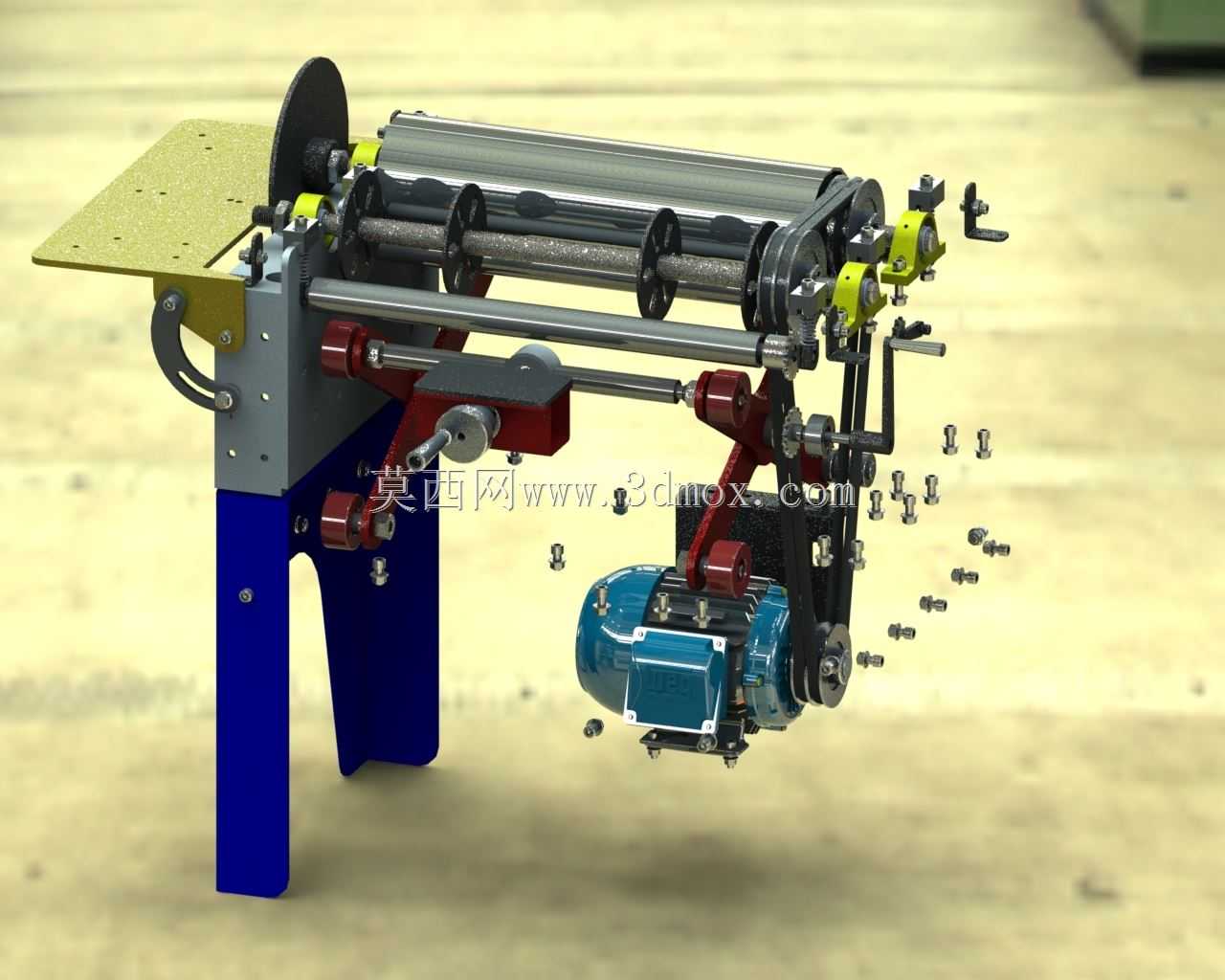

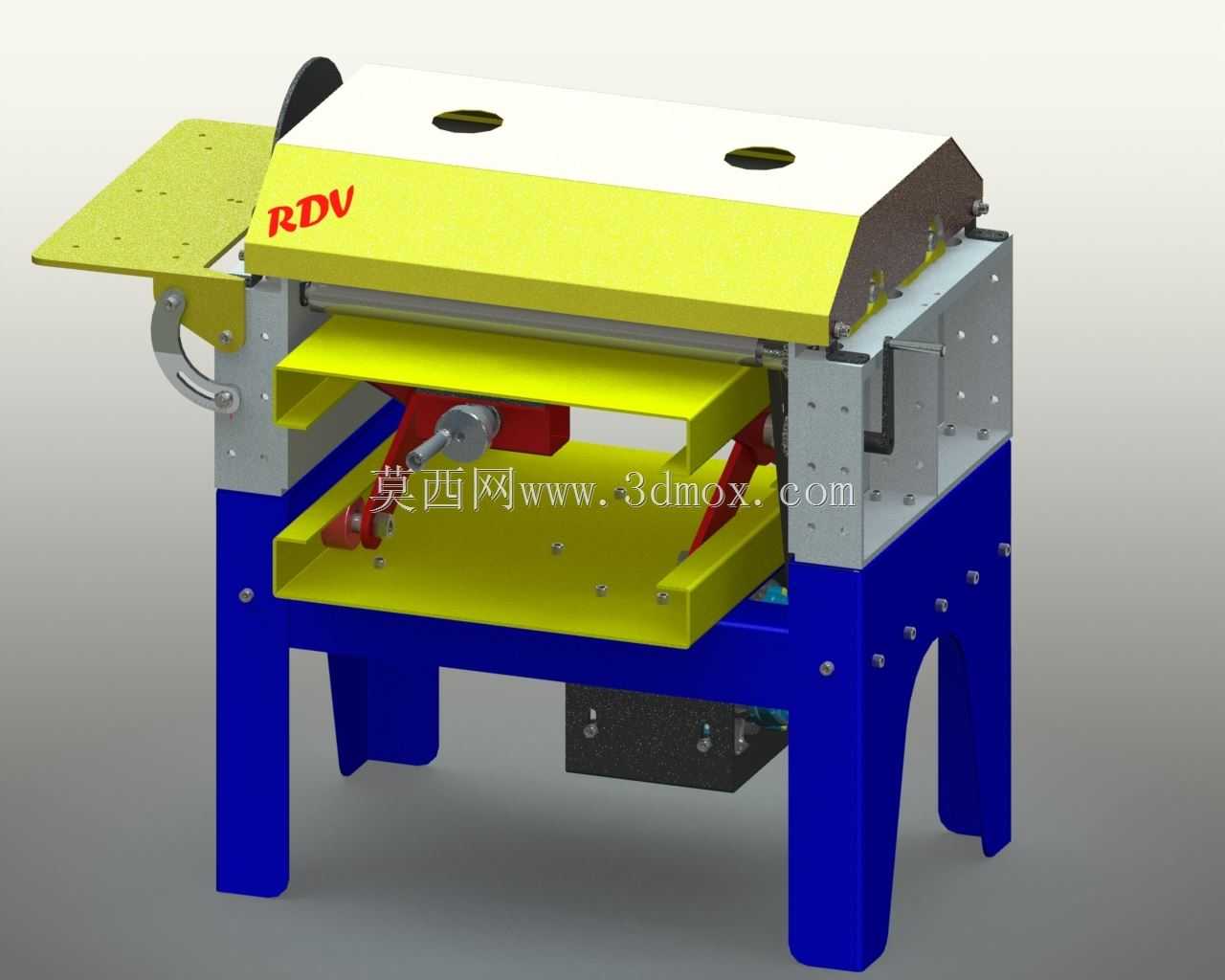

该设备主要面向金属板材加工场景，针对薄型金属法兰、圆盘类工件的边缘卷边、旋压成型工序设计，可适配小型五金加工厂、钣金加工车间的小批量工件生产需求，替代传统人工敲制卷边的低效作业模式，也可用于小型通风管道法兰、五金圆盘配件的边缘成型加工，能完成圆盘类工件的平面边缘卷边、侧边卷边以及芯轴螺纹配套的卷边成型作业，适配多种厚度的低碳钢、铝合金薄板工件加工。设备整体采用立式单立柱支撑结构，底部蓝色立式支架作为整机承载基础，安装时仅需预留对应长宽的地面固定空间，支架上方集成加工执行组件，左侧设置带定位孔的工件承托平台，可通过定位孔快速装夹待加工的圆盘类毛坯工件，平台旁侧配备黑色圆盘切割修边组件，可在卷边作业前完成工件毛坯的边缘预修整，减少前期工序的周转耗时。中部的多组平行辊轴作为工件进给与成型核心组件，通过辊轴间的间隙配合与转速差，带动工件匀速转动进给，多组黄色调节座可精准调整辊轴的相对位置与压紧力度，适配不同直径、不同卷边半径的工件加工需求，下方的红色连杆传动组件将动力传递至各执行辊轴，保证各辊轴转动的同步性，避免工件进给过程中出现打滑、偏移问题，保障卷边成型的尺寸一致性。设备下部集成驱动动力单元，通过链传动结构将动力输出至上部传动组件，传动路径短、动力损耗小，外露的紧固件均采用标准件设计，便于后期维护更换易损部件。整机设计时充分考虑小型加工车间的操作空间需求，操作侧预留足够的工件上下料空间，调节手柄均设置在便于操作人员触及的位置，无需额外搭建操作平台即可完成设备的参数调节与工件装夹作业，设备的安装边界紧凑，无需大范围的地基改造，仅需通过膨胀螺栓将底部支架固定在平整水泥地面即可投入使用，可灵活适配车间内的工位调整需求。
