车床主轴杠杆夹头闭合器结构设计

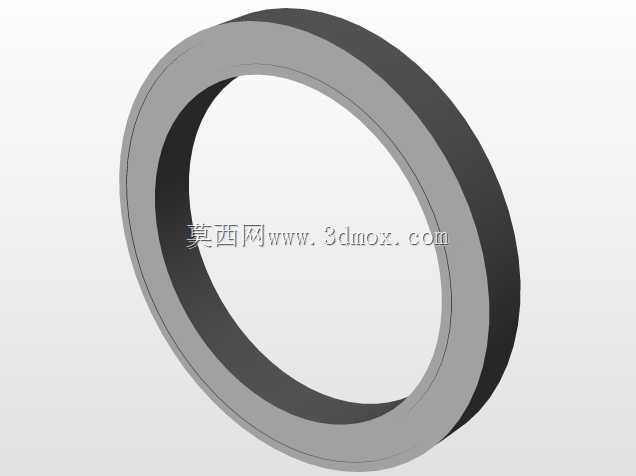

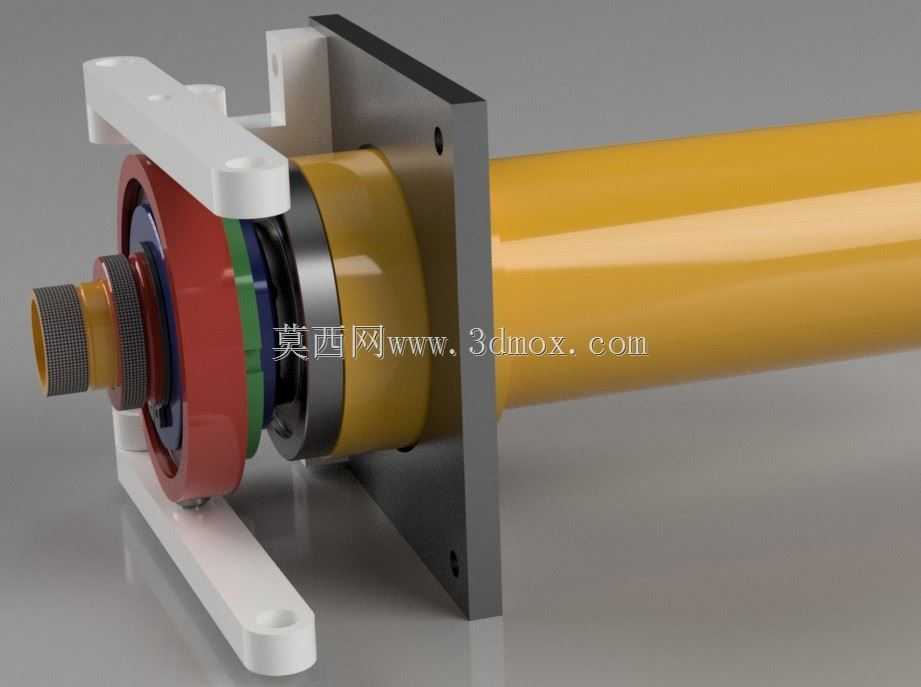

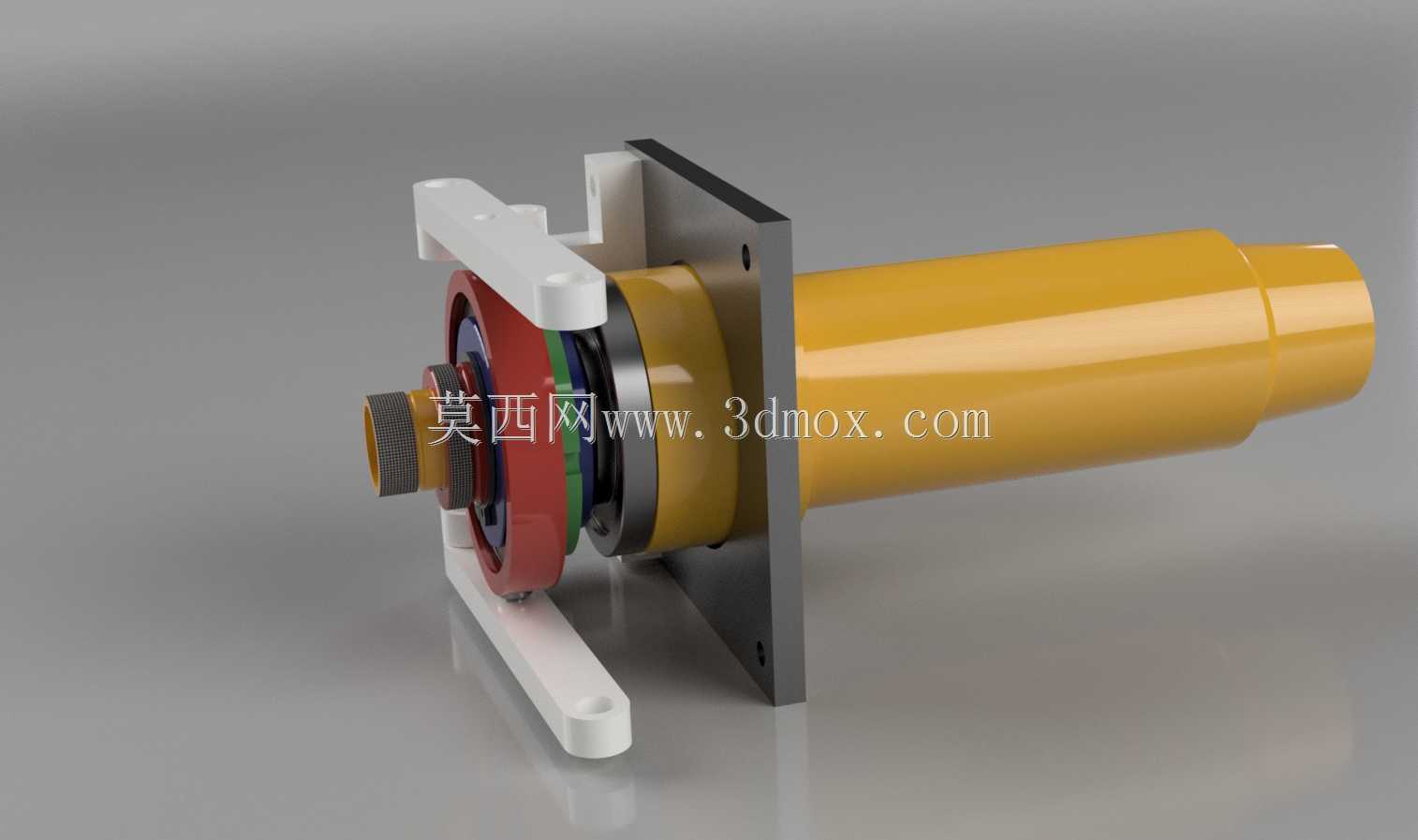

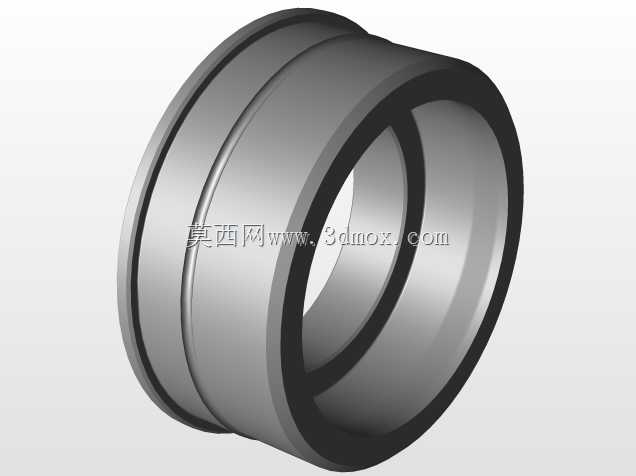

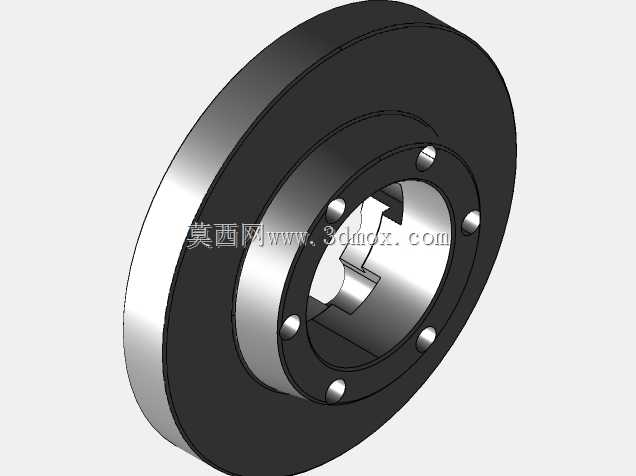

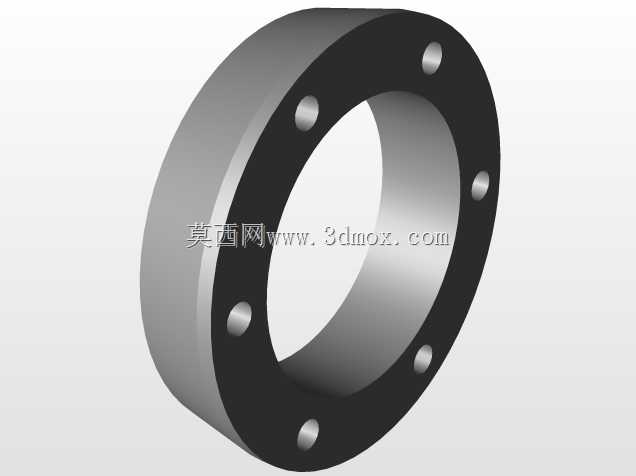

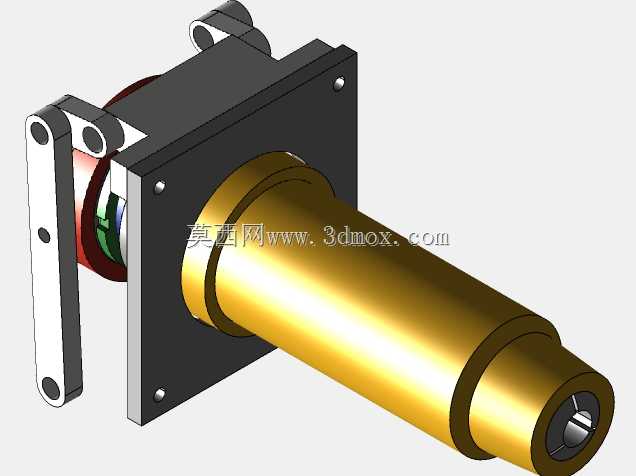

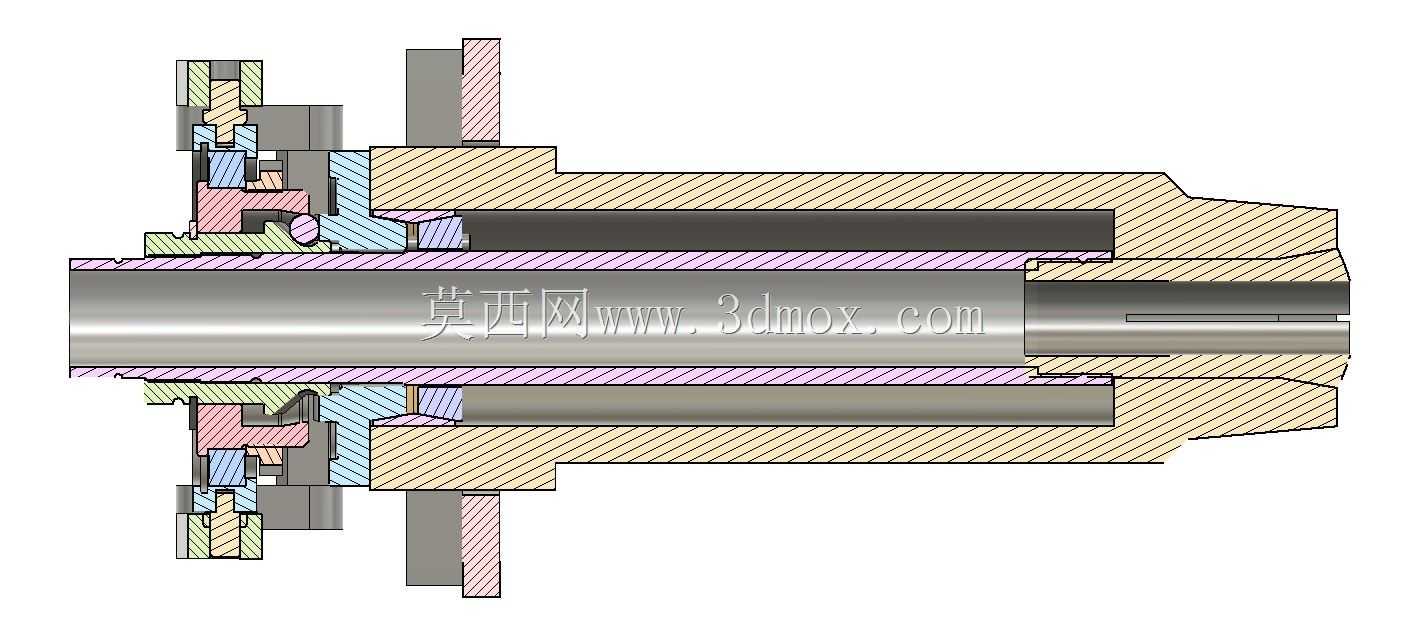

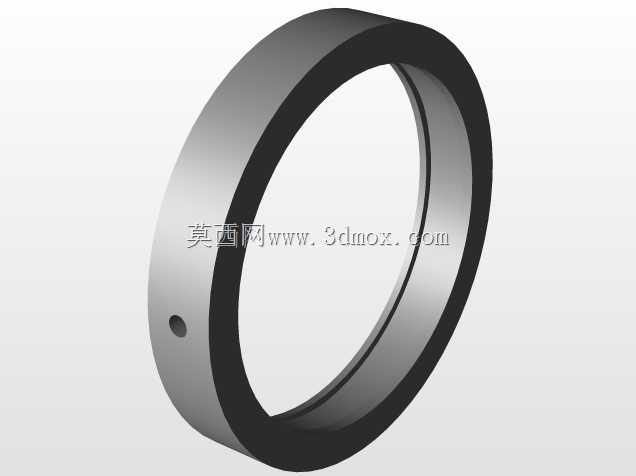

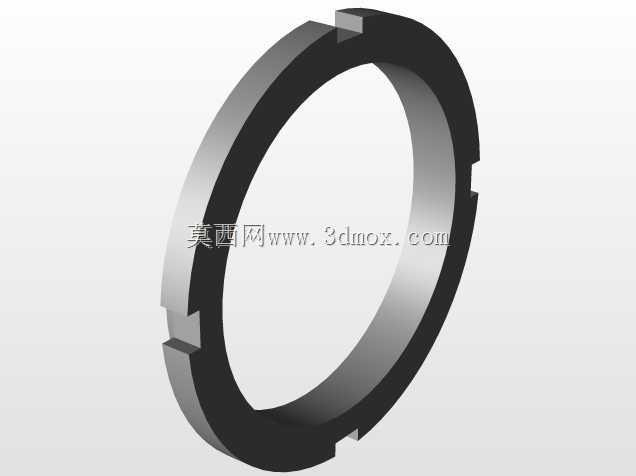

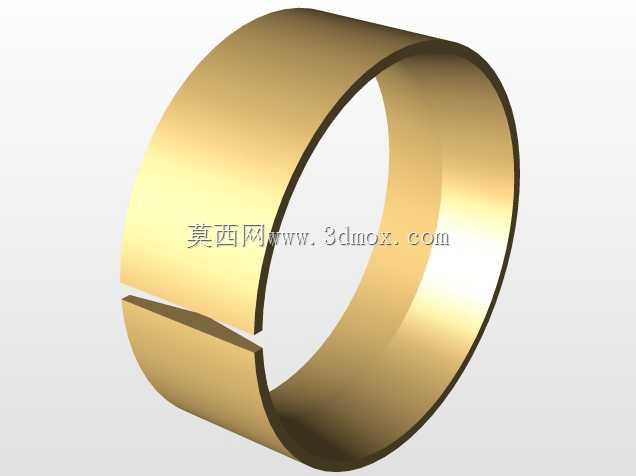

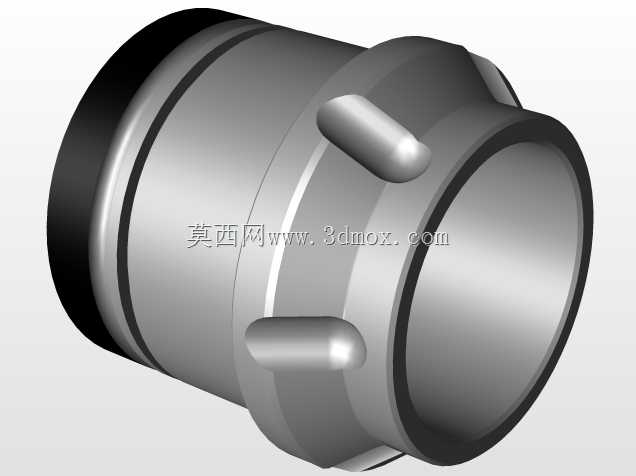

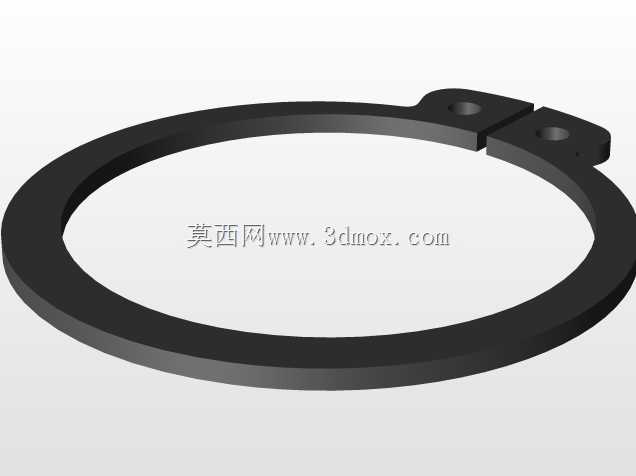

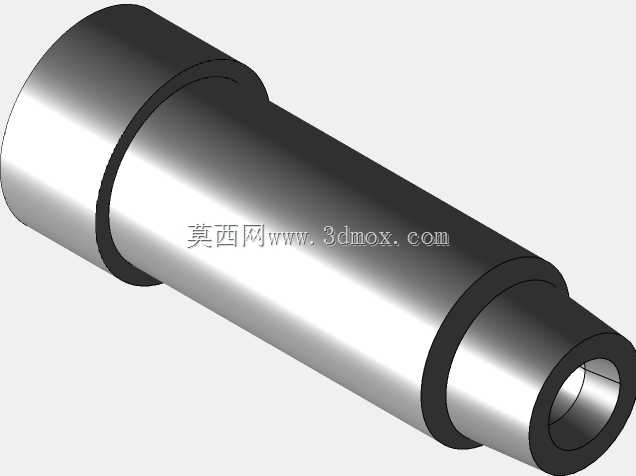

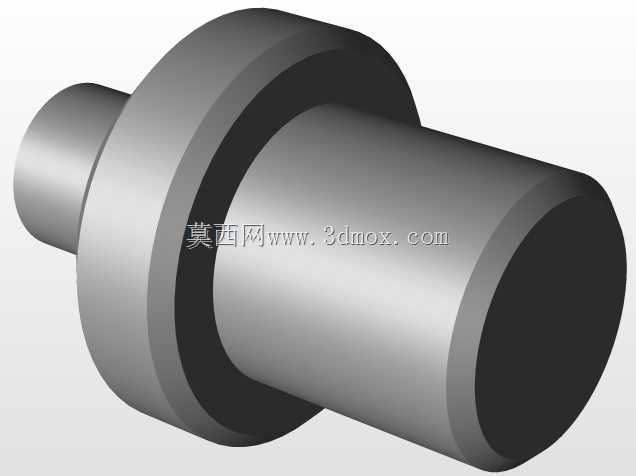

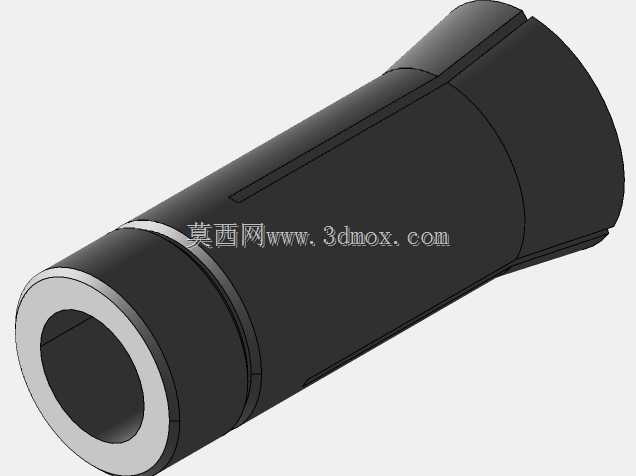

该结构为车床主轴端配套的杠杆式夹头闭合执行组件，主要应用于普通卧式车床、小型数控车床的主轴装夹工位，承担工件装夹过程中的动力传递、夹爪锁紧与松脱控制功能，是车床主轴系统实现工件可靠夹持的核心配套部件。在实际加工场景中，该组件可适配手动操作与气动液压驱动两种控制模式，既能够满足小批量单件加工时的手动快速装夹需求，也可接入自动化生产线的气动或液压回路，配合上下料机构实现工件装夹的自动化控制，适配盘类、轴类等多种回转体零件的装夹作业。从功能特性来看，该闭合器采用拉杆驱动的杠杆传力结构，夹头的锁紧力通过拉杆衬套在拉杆上的定位结构进行精准设定，可根据加工工件的材质、切削负载大小灵活调整锁紧力阈值，避免装夹力过大造成薄壁工件变形，或是装夹力不足导致加工过程中工件移位飞出。结构内置钢球传力机构，动力从主轴侧传递到夹头的过程中，通过锥面结构的摩擦力与钢球在衬套环槽内的滚动传递扭矩，传动效率高且磨损量小，同时具备失压保护特性，即便驱动端的气压或液压突然消失，夹头仍能保持锁紧状态，有效避免加工过程中意外松夹引发的安全事故与零件报废。在设计思路上，该结构充分考虑了车床主轴的安装兼容性，安装法兰采用标准化的主轴端连接尺寸，可直接适配对应规格的车床主轴前端安装位，不需要对原有主轴结构进行大规模改造；外露的黄色防护套采用硬质耐磨材质，可阻挡加工过程中的切削液、铁屑进入内部传动结构，延长组件的使用寿命；白色的杠杆操作支架预留了手动操作的施力位，手动操作时力臂设计符合人体工程学要求，操作人员无需使用额外辅助工具即可完成夹头的锁紧与松脱操作，操作行程短、施力轻便。从安装边界来看，该组件沿主轴轴向的安装长度经过优化，不会过度占用主轴前端的加工空间，可适配常规长度的刀架行程，不会与车刀、刀塔发生运动干涉；径向尺寸控制在主轴端标准安装范围内，安装后整体同轴度精度高，高速旋转时动平衡表现优异，可满足中高速车削加工的精度要求。各传动部件之间采用间隙配合设计，长期运行后可通过调整衬套位置补偿磨损量，维护保养便捷，不需要整体更换组件即可恢复装夹精度，能够有效降低设备的长期使用成本。
