工业供热系统火山口螺旋换热装置

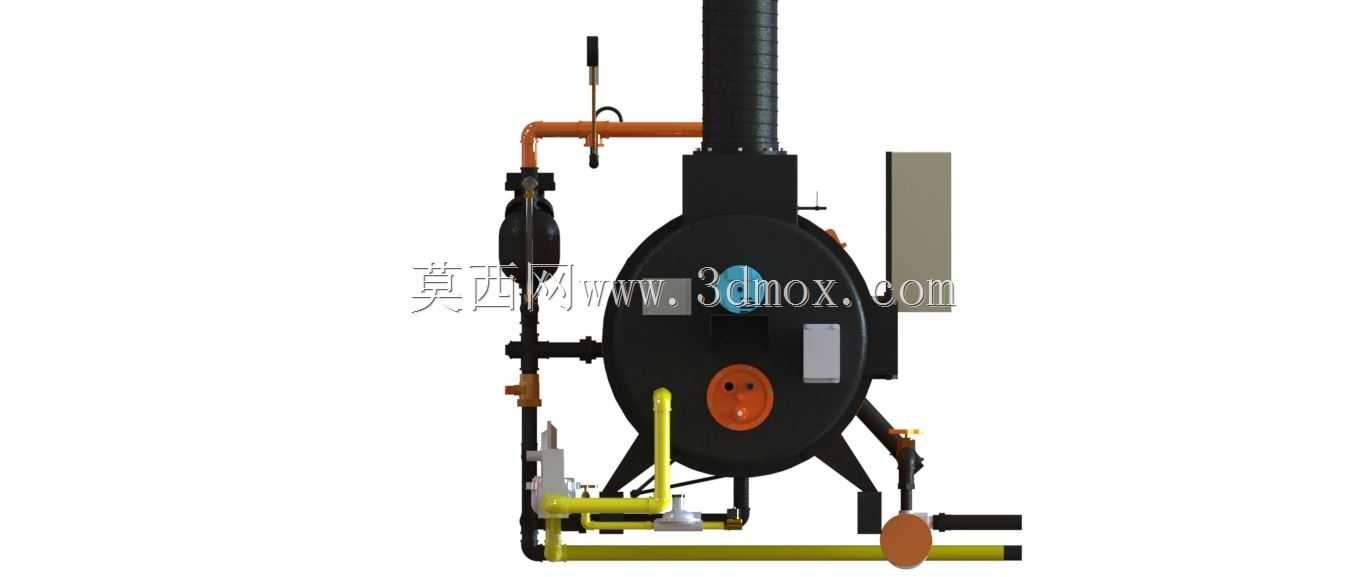

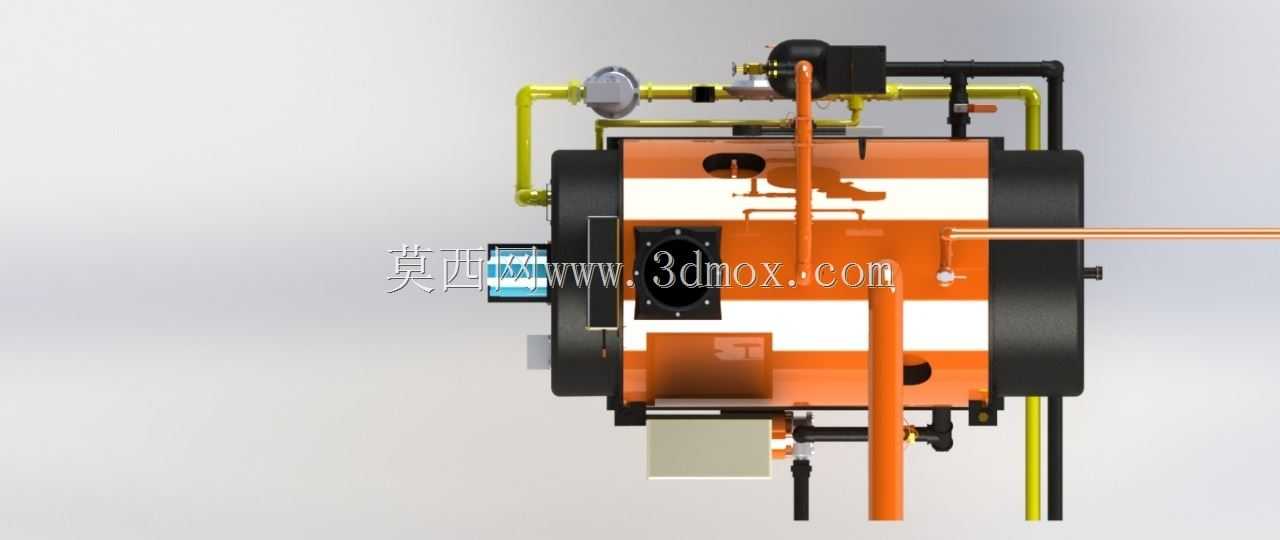

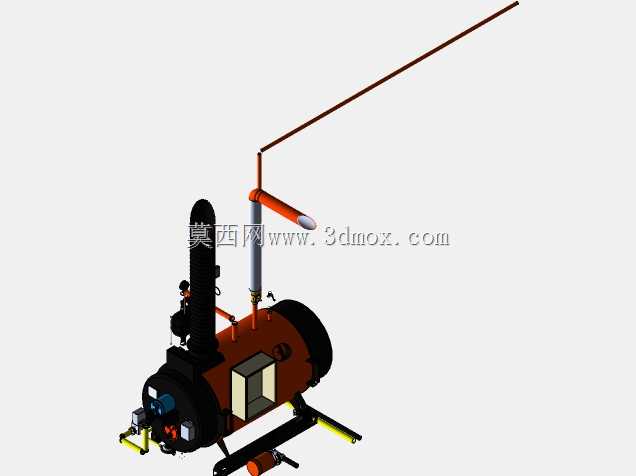

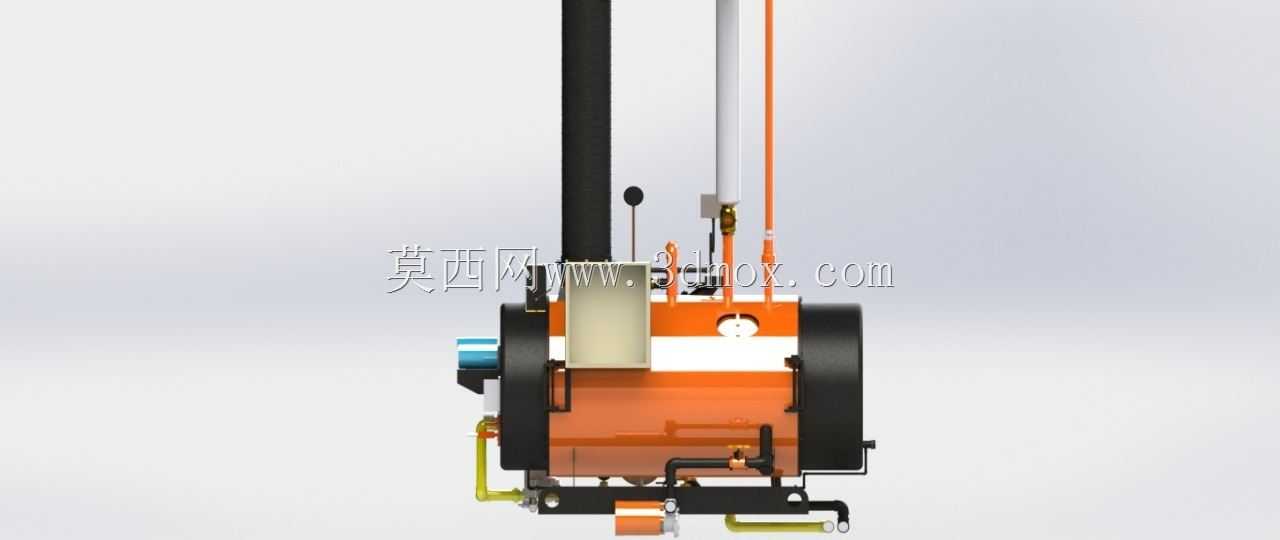

该螺旋换热装置主要面向中小型工业生产供热、商用集中采暖以及工艺流体恒温加热场景，可作为燃油燃气供热机组的核心换热单元，适配食品加工、纺织印染、医药制剂等需要稳定热源供给的生产环节，也可接入商用建筑的集中供暖管网，为空间提供持续稳定的热量输出，在需要快速提升介质温度、保持热交换效率的工况下能够稳定发挥作用，替代传统直管式换热结构占用空间大、热交换路径短的不足。设备核心功能是通过螺旋结构的流道设计，延长热媒与待加热介质的接触路径，让高温烟气在螺旋管路内完成多回程流动，充分释放燃烧产生的热量，降低排烟端的热损耗，整体热交换效率较普通直管换热结构有明显提升；装置集成了燃烧腔体、介质流道、管路接口、观测组件与支撑结构，外部设置的保温壳体能够减少运行过程中的热量向外散失，侧面布置的管路接口分别对应热媒输入、介质输出、排污以及安全泄压的功能需求，顶部伸出的管路分别为排烟通道与介质注入通道，可直接对接现场的排烟管网与介质供给管线。在设计思路上，该装置优先考虑了热交换路径的合理性，将螺旋管组件嵌套在燃烧腔体外侧，让燃烧产生的高温热量能够第一时间接触螺旋管壁，顺着螺旋走向完成逐级换热，避免局部热应力集中导致的管路变形；结构上采用模块化的布局，将核心换热部件、支撑结构、外接接口做了分区设计，后期维护时可单独拆卸外侧保温层对内部管路进行检修，无需整体拆解设备。外形设计上采用立式圆柱主体结构，底部设置的支撑脚可直接固定在设备基础平台上，安装时需要预留侧面管路的操作空间，顶部排烟管需要对接向上的排烟通道，整体安装边界紧凑，相较于同功率的传统换热设备占地面积更小，适配空间有限的中小型设备间安装需求；设备侧面设置的观测点位可实时查看内部燃烧与换热状态，外接的阀组组件可根据实际运行工况调节介质流量，适配不同热负荷下的运行需求，管路连接位置均做了密封结构设计，避免运行过程中出现介质渗漏、热量逸散的问题，保障设备长期稳定运行。
