高剪切均质乳化搅拌设备三维结构

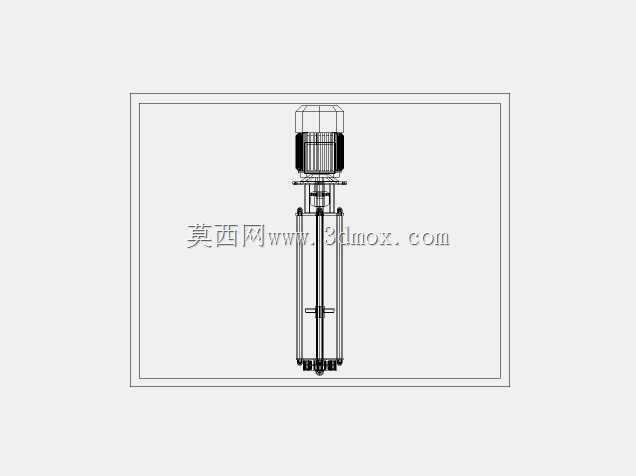

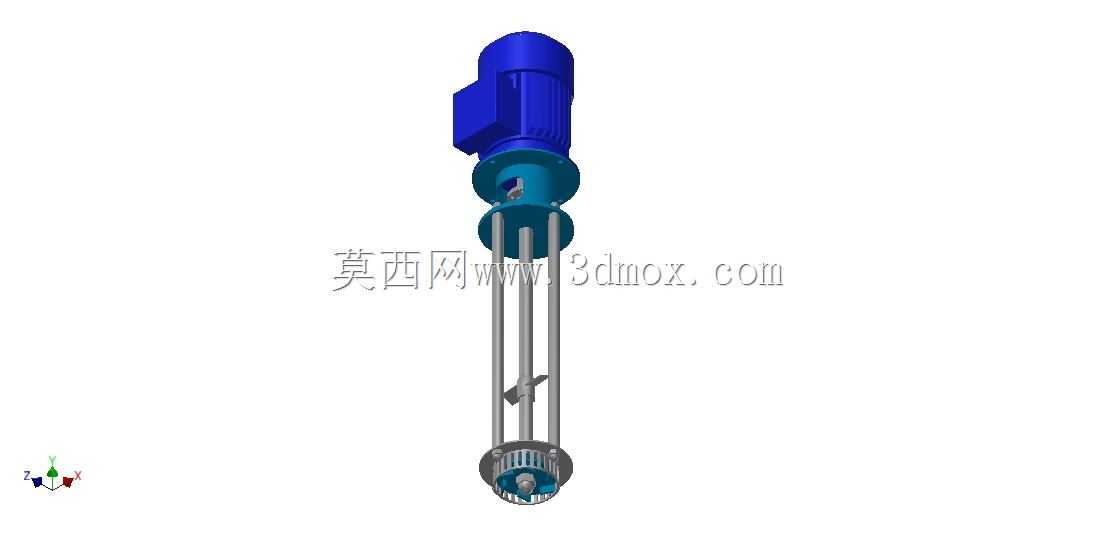

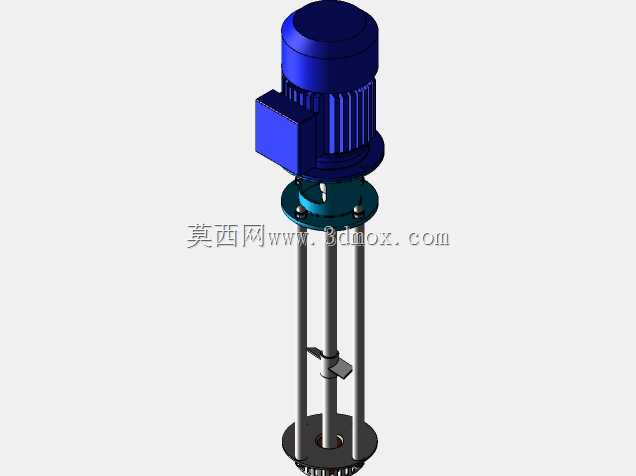

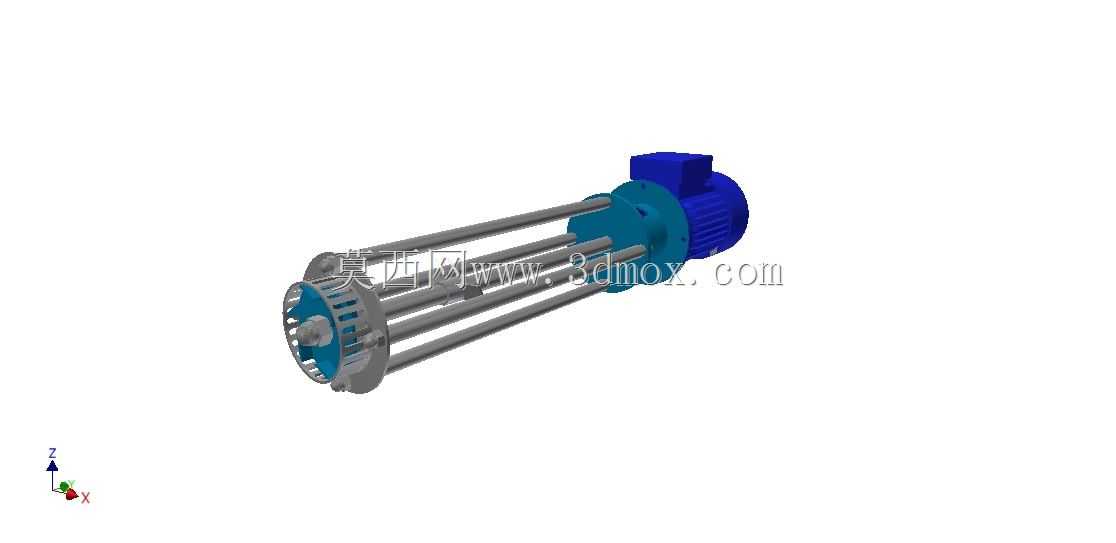

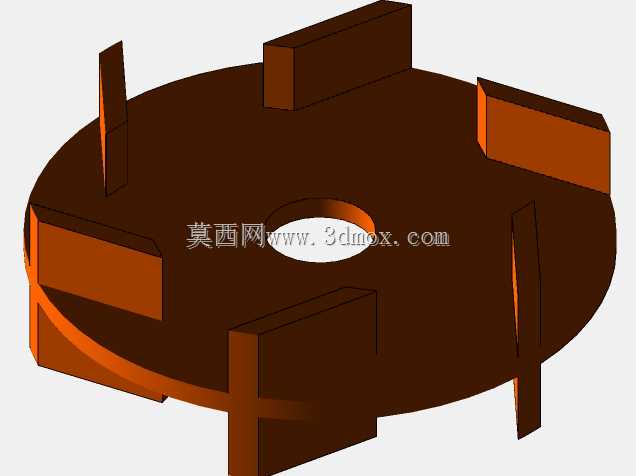

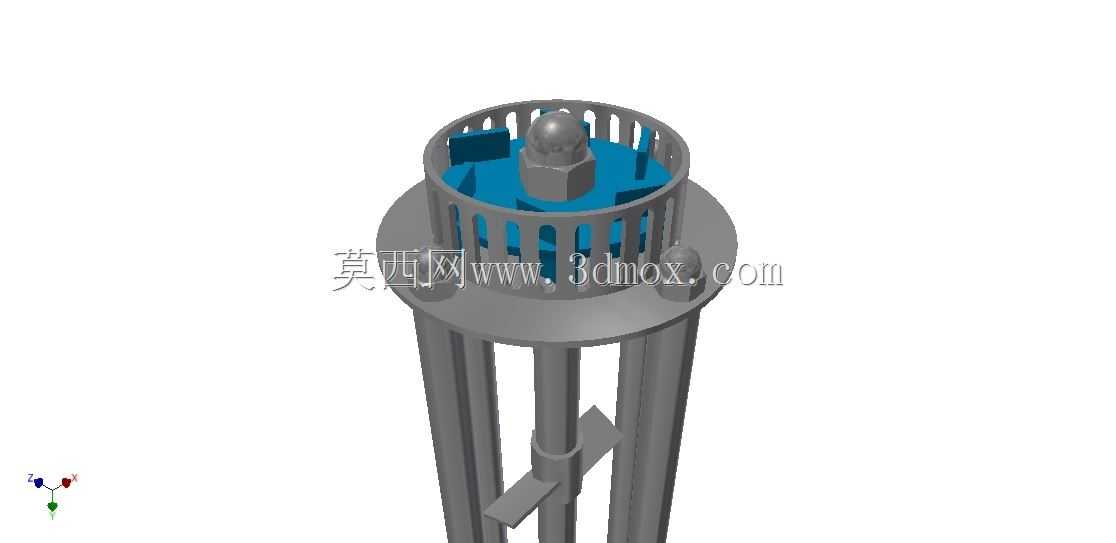

这款高剪切均质设备的三维结构设计，核心面向多品类流体物料的精细化混合分散场景，在食品加工领域可完成奶油、酱料、调味乳液的均质乳化作业，在日化生产场景能够处理软膏类膏体的均匀分散，在制药领域则可实现药物悬浮液的稳定均质，适配多行业的流体物料精细化处理需求。设备整体采用直联式驱动布局，上部为驱动动力段，下部为工作执行段，动力段与工作段通过法兰式连接结构集成，既保证了动力传递的同轴精度，也简化了现场安装的对中流程，降低安装调试的操作难度。工作段采用多根平行支撑杆连接前端工作头与中部连接基座，长条形的杆状支撑结构既为内部传动轴提供了封闭的防护空间，也让整体结构具备足够的抗扭刚度，可承受高转速运行下的径向载荷，避免工作过程中出现结构晃动影响均质效果。前端工作头为剪切乳化核心区域，采用带格栅的定子配合高速旋转的转子结构，转子高速运转时会在工作头区域形成强负压，将容器内的物料从工作头端部吸入剪切腔，通过转子与定子之间的微小间隙完成高频剪切、撞击、分散，让物料中的分散相被破碎至微米级粒径，最终实现稳定的乳化均质效果，避免物料出现分层、团聚的问题。设计过程中充分考虑了不同安装场景的适配性，设备整体为立式长轴结构，可适配常规的反应釜、搅拌罐的顶部开口安装，安装法兰的尺寸预留了通用的安装孔位，可匹配多数常压罐体的安装接口，无需对现有罐体进行大规模改造即可完成加装。设备的外形尺寸经过紧凑化优化，动力段的径向尺寸控制在合理范围，不会占用过多的罐体顶部操作空间，工作段的长度可根据罐体的实际深度进行适配调整，保证工作头能够处于罐体内部的合理液位区间，避免出现空转或者吸料不足的问题。结构设计上充分考虑了日常维护的便捷性，前端工作头采用快拆式连接结构，无需专用工具即可完成定子、转子组件的拆卸，方便生产结束后的清洁作业，满足食品、制药领域的卫生级生产要求，连接部位的密封结构采用耐腐耐磨的密封件，可适配不同酸碱度的物料处理需求，延长设备的整体使用寿命。
