工业级超滤水处理管路系统集成设计

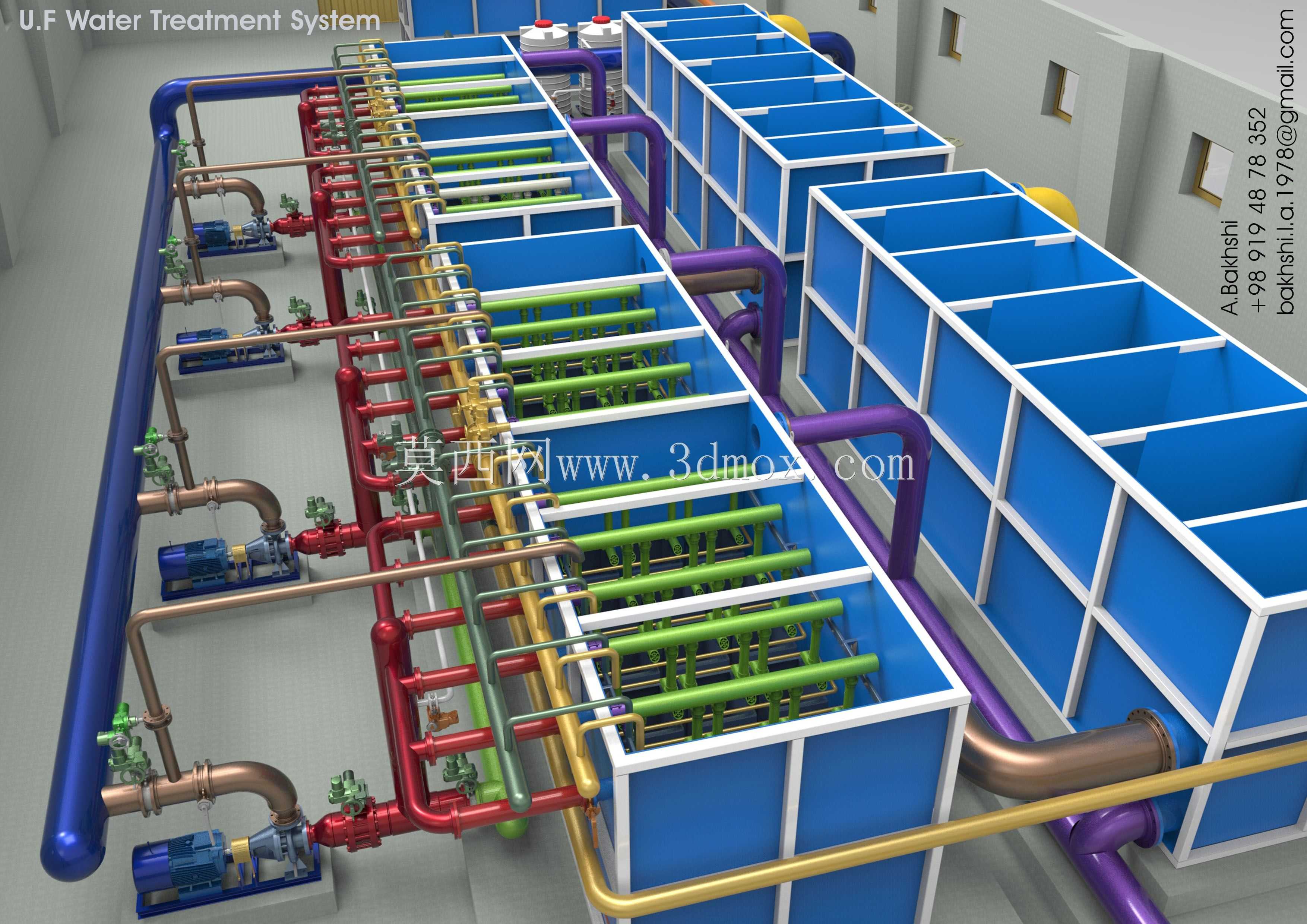

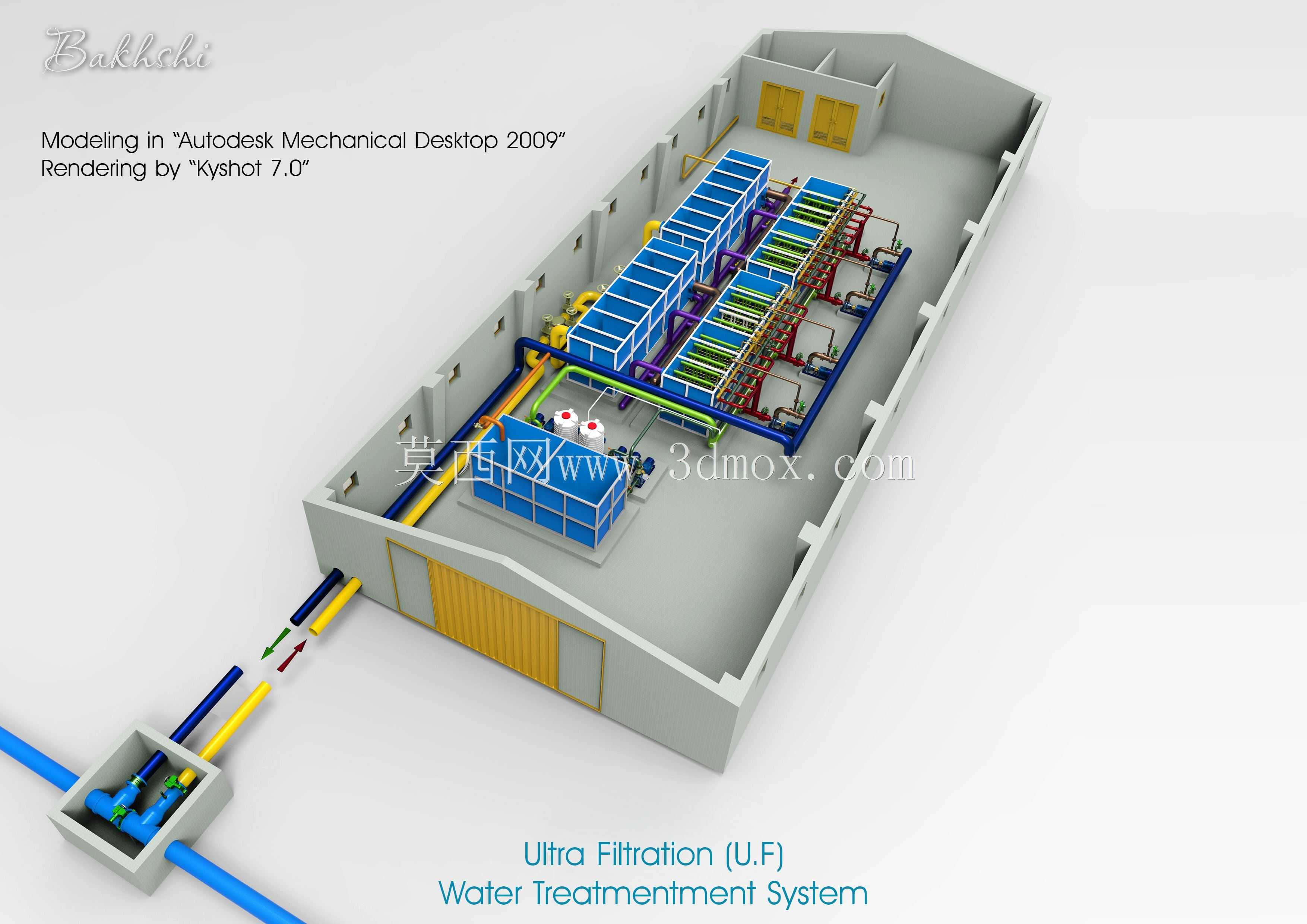

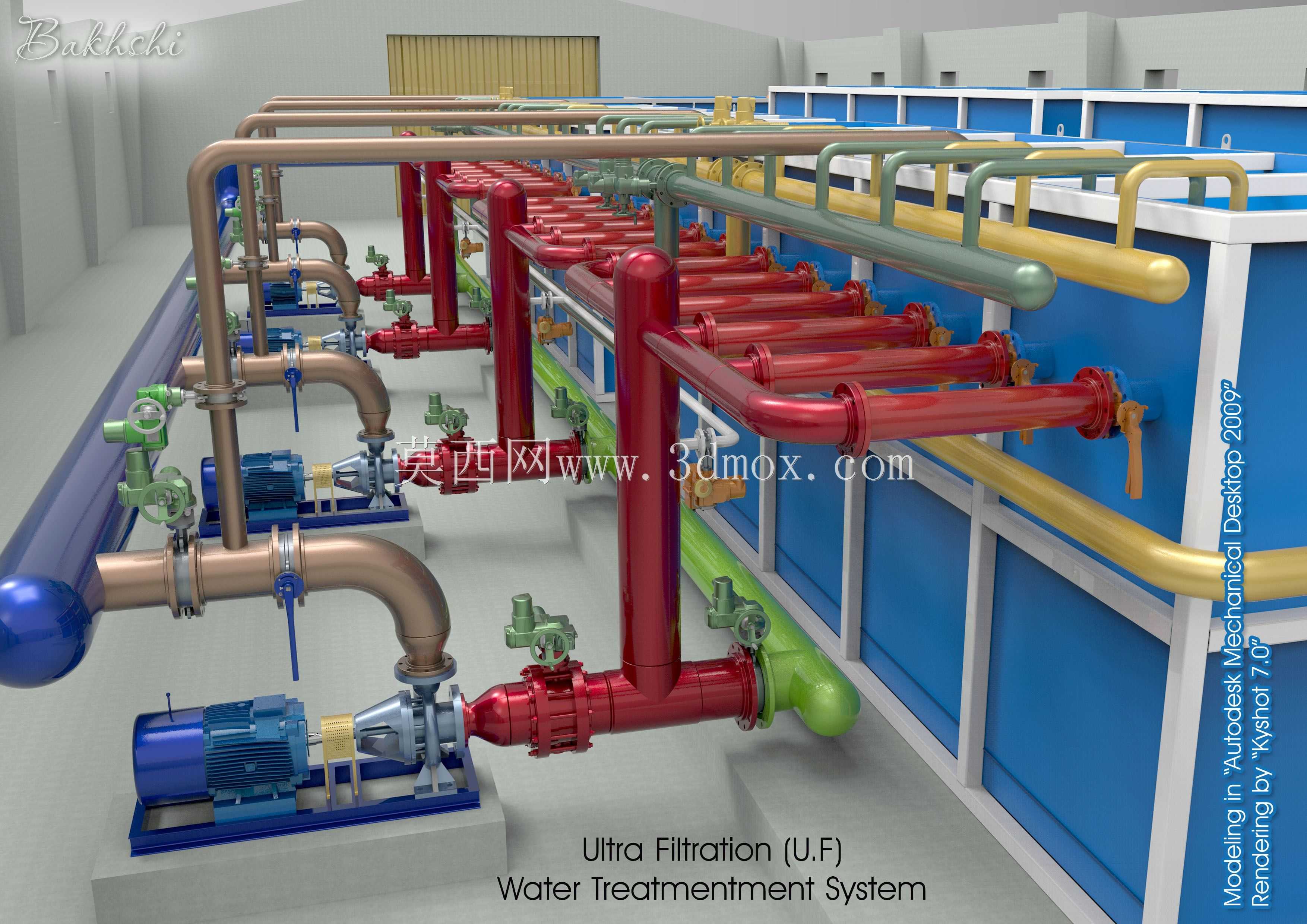

这套超滤水处理系统主要面向市政供水深度净化、工业循环水处理、食品加工用水预处理、中水回用等核心应用场景，可有效截留水体中的胶体、大分子有机物、细菌及部分病毒，为后续工艺段提供稳定达标的合格产水。整套系统采用模块化集成设计思路，将多组超滤膜组件、输送泵组、控制阀门、工艺管路整合在统一的安装框架内，大幅缩减现场安装的施工周期与管路对接工作量。从功能特性来看，系统按照错流过滤的工艺逻辑排布管路，不同颜色的管路分别对应进水、产水、浓水、反冲洗水的输送路径，可清晰区分工艺流向，避免管路错接风险；配套的离心泵组为水流提供稳定的输送压力，保证过滤过程的跨膜压差维持在合理区间，各类手动阀门可实现单组膜组件的独立隔离，方便日常检修与膜元件更换，无需关停整套系统。在设计过程中充分考虑了现场安装的边界条件，整体框架采用标准化型钢焊接成型，底部预留了与地面基础固定的安装孔位，管路接口统一设置在设备侧方的指定区域，方便与现场的进出水管网快速对接；设备的操作通道预留了足够的检修空间，阀门操作手柄的高度符合人体工程学要求，日常巡检与操作无需借助额外登高工具。整套系统的管路排布遵循流体阻力最小化原则，弯头采用大曲率半径设计，减少管路内的水头损失，泵组进出口设置软连接结构，可有效降低运行过程中的振动传递，避免管路接口因长期振动出现渗漏问题。膜组件采用成排对称布置的方式，既保证了整体布局的规整性，也让各组膜元件的进水压力分布更均匀，避免出现局部膜元件负荷过高的情况，延长整套超滤系统的整体使用寿命。反冲洗管路的设计覆盖了每一组膜组件，可定期对膜表面截留的污染物进行冲洗，恢复膜元件的过滤性能，降低化学清洗的频率，减少运维过程中的药剂消耗与人工成本。
