多工位立式冲压上下料作业工装结构

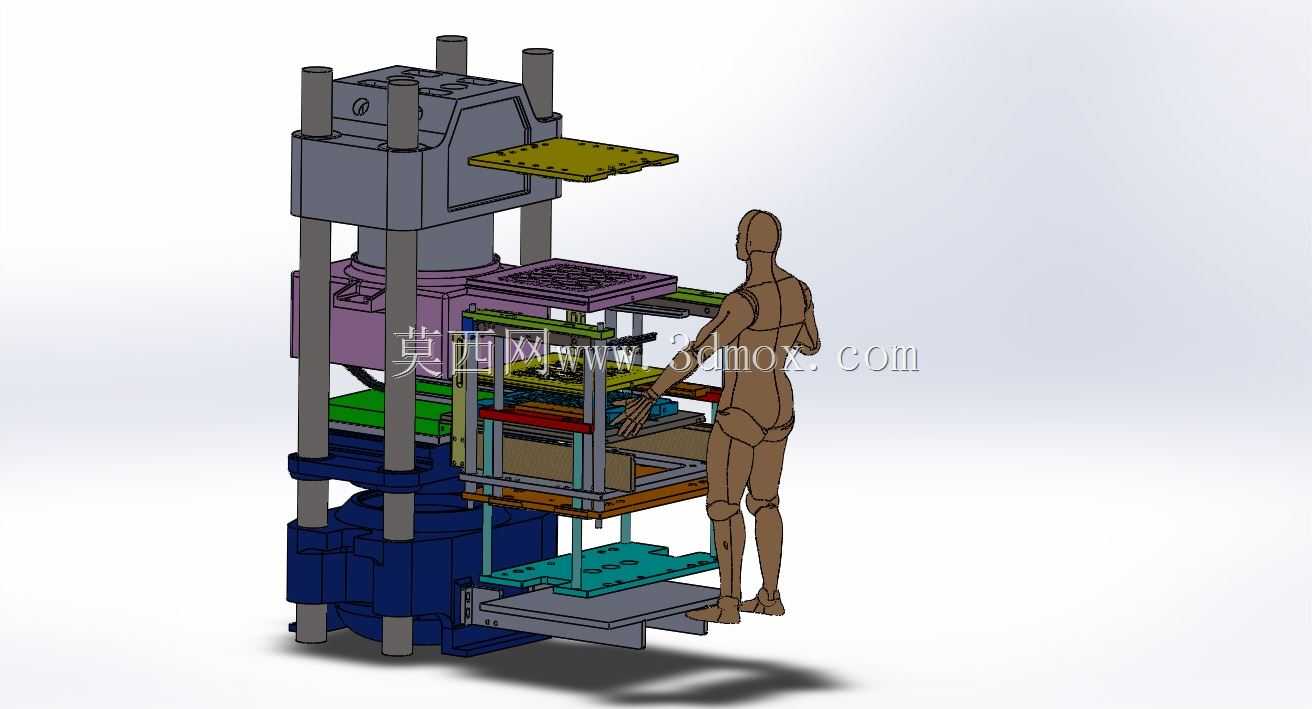

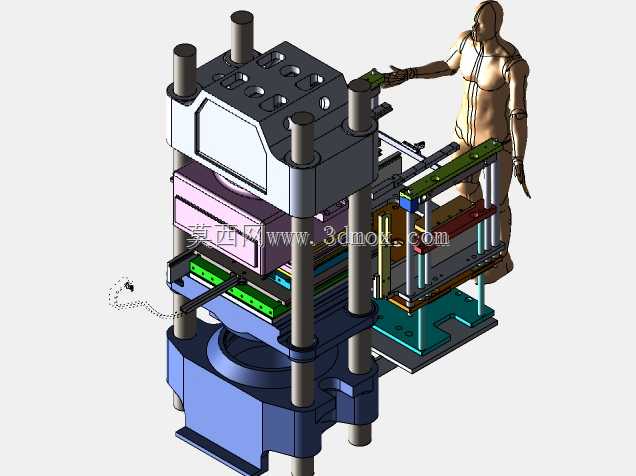

这套结构主要面向五金冲压加工车间的立式压机配套作业场景，适配中小尺寸冲压件的多工序连续加工需求，解决传统单工位冲压过程中人工上下料定位不准、工序间转运效率低、作业安全风险高的实际痛点，可覆盖家电五金配件、小型汽车结构冲压件、消费电子金属结构件的批量加工作业场景。整套结构围绕立式四柱压机的安装空间展开设计，整体安装边界贴合压机立柱的跨距范围，在压机的冲压行程区间内分层布置多组作业工位平台，每层平台对应一道冲压加工工序，平台之间设置滑动导向的工件移送结构，可实现工件在不同工序工位间的平稳移送，避免人工手持工件在模腔范围内作业的安全隐患。设计过程中充分考虑人工作业的操作边界，参考成年操作人员的站立作业高度与肢体活动范围，将上下料操作位设置在压机外侧的安全区域，操作人员仅需在安全位置完成待加工工件的上料定位与成品工件的取收，无需将肢体伸入压机冲压作业危险区，大幅降低冲压作业的安全事故概率。各层工位平台设置有精准的工件定位结构，可保证工件移送至冲压位置时的定位精度，避免冲压过程中出现偏位导致的工件报废或模具损伤，平台的承托结构采用高强度板材搭配加强筋设计，可承受冲压过程中的瞬时冲击力，长期作业不会出现形变偏移。移送结构采用轻量化的滑动导向设计，操作阻力小，操作人员可轻松推动工位层完成工件换位，换位过程设置有限位结构，保证每个工位都能精准对齐压机冲压中心，不会出现过位或错位的情况。整套结构的安装无需对原有压机进行大规模改造，可直接依托压机的工作台面与立柱空间进行固定，适配多数常规规格的立式四柱压机，安装后不会影响压机原有冲压功能的正常使用，同时可将单台压机的单工序加工模式升级为多工序连续加工模式，减少工件在不同压机之间转运的等待时间，有效提升单台设备的加工效率，降低车间的设备投入成本与工件转运的人力消耗。
