棘轮式货物捆绑拉紧器结构设计

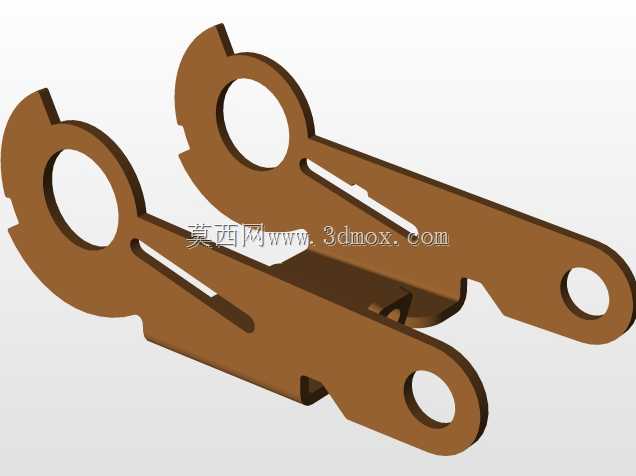

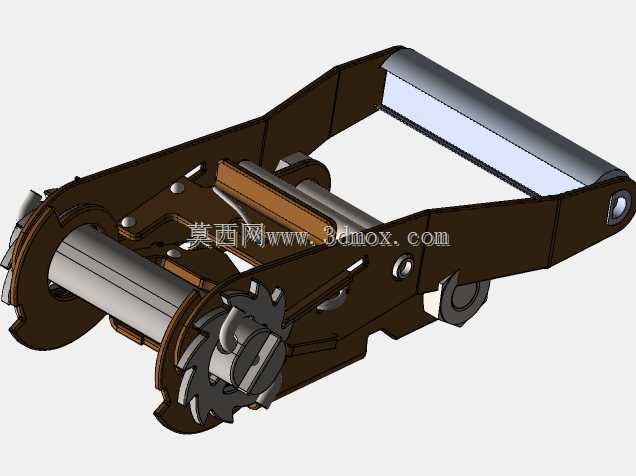

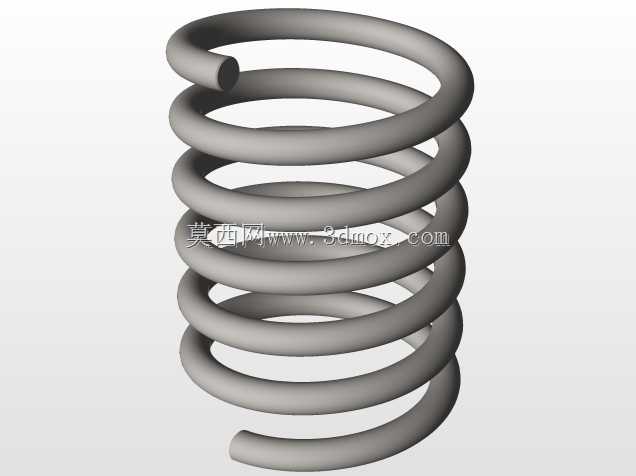

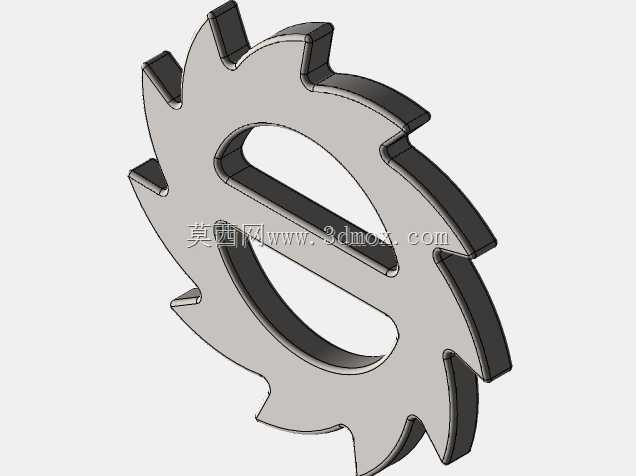

这款棘轮式拉紧器主要应用于公路货运、铁路运输、仓储物流、重型设备转运等场景下的货物捆扎固定作业，是物流运输环节中避免货物移位、散落、倾覆的核心受力构件，可配合编织绑带、钢丝绳等柔性索具完成不同规格货物的张紧固定，相比传统手动打结捆绑的方式，张紧力可控、锁止可靠、操作省力，能大幅降低货运途中的货物固定失效风险。从功能特性来看，该构件采用双侧对称板式机架结构，核心受力部件为棘轮棘爪锁止机构，机架两端分别设置绑带卷轴与挂钩连接位，其中一端卷轴用于缠绕收纳柔性绑带，通过摇臂驱动棘轮带动卷轴转动实现绑带收卷张紧，棘爪在弹簧作用力下始终贴合棘轮齿面，可在张紧过程中实现单向锁止，防止绑带受拉力反向回松，当需要解除捆绑时，拨动棘爪脱离棘轮齿槽即可快速释放张紧力，完成绑带松脱。设计过程中充分考虑了受力传递路径的合理性，双侧机架采用等厚板材冲压成型后铆接固定，所有转轴销轴均采用同轴度定位设计，避免张紧受力时机架出现偏载变形，棘轮齿形采用大倾角防滑齿设计，确保棘爪卡入后不会因振动、冲击出现跳齿失效，中间设置的横向压轴可在绑带收卷时将带体压平，避免绑带缠绕错位导致的张紧力不均。从安装边界来看，该拉紧器整体为对称式狭长结构，两端挂钩位可适配不同规格的货运挂钩、车厢锚点，安装时无需额外辅助配件，直接将两端挂钩挂接在固定锚点上即可操作摇臂完成张紧，整体结构紧凑，收纳后可随车存放不占用过多空间，受力部件均做了圆角过渡处理，避免操作过程中划伤绑带或操作人员，机架表面做防锈涂层处理，可适应户外露天、潮湿仓储等不同作业环境的使用需求，张紧行程可根据绑带长度灵活调整，可满足从轻型散货托盘到重型工业设备的不同捆绑张紧需求。
