梅花型步进电机传动联轴器结构设计

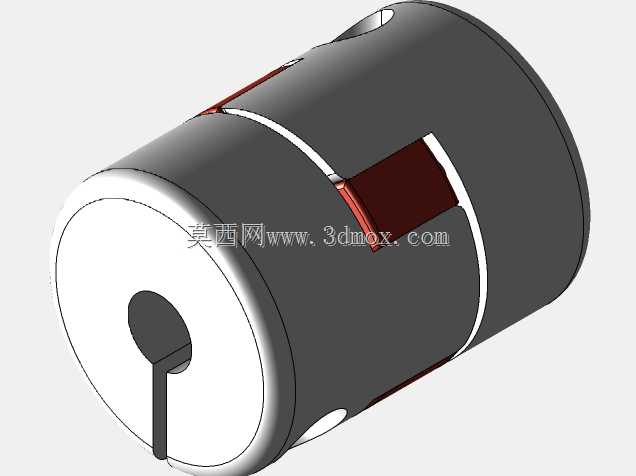

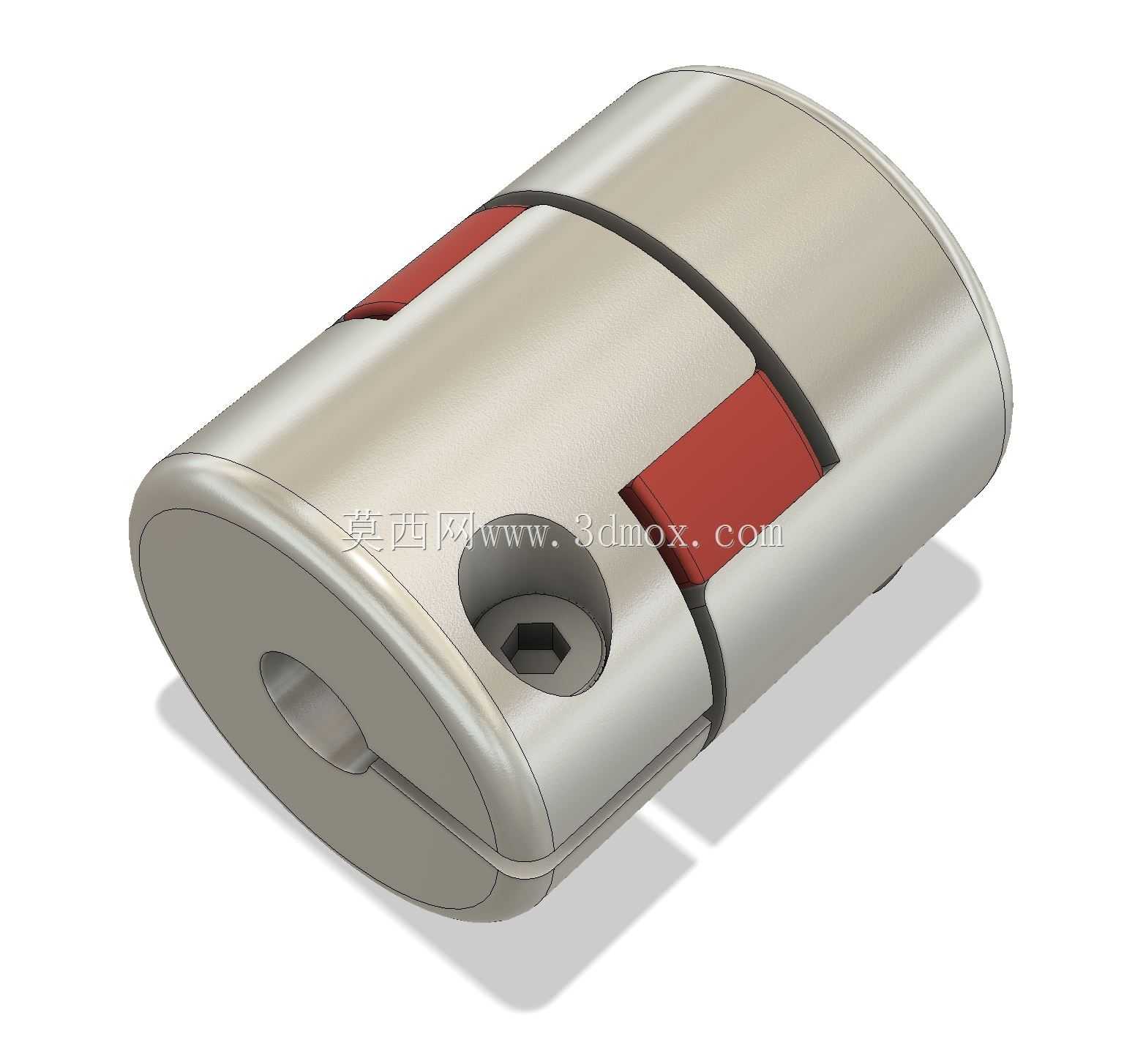

这款梅花型弹性联轴器是步进传动系统中核心的轴系连接部件，广泛应用于自动化生产线输送模组、小型数控进给平台、3D打印运动轴、桌面级机械手关节、包装机械送料机构等对传动精度有一定要求的中小扭矩传动场景中，主要作用是连接主动端步进电机输出轴与从动端负载输入轴，在传递旋转扭矩的同时，补偿两轴之间因加工装配误差、运行受力形变、温度变化位移产生的径向、角向与轴向偏差，避免轴系因刚性憋劲产生额外负载，降低电机轴承与负载端轴承的异常磨损，延长整套传动机构的使用寿命。产品采用分体式金属基体加弹性缓冲体的结构设计，两端为对称的圆柱形金属轴套，轴套端面加工有三爪型凸台，中间夹装红色星形梅花弹性垫，凸台与弹性垫的凹槽紧密嵌合，传动过程中金属爪块挤压弹性垫传递扭矩，弹性垫的弹性形变可以吸收传动过程中的冲击振动，同时抵消两轴的对中偏差，相比刚性联轴器具备更优的缓冲减震性能，相比膜片联轴器具备更强的抗错位能力与更低的成本，非常适合步进电机这类频繁启停、正反转切换的传动场景。轴套侧面设计有夹紧式锁紧结构，搭配内六角锁紧螺钉，安装时将两端轴套分别套入电机轴与负载轴，拧紧螺钉即可通过轴套开口的收缩变形抱紧转轴，无需在轴上加工键槽，不会对轴表面造成损伤，安装拆卸便捷，锁紧可靠无打滑风险，适配不同直径的转轴连接需求。产品外形为规整圆柱结构，外径30mm，总长度40mm，两端轴孔适配8mm直径的转轴，整体径向尺寸紧凑，安装时仅需预留直径32mm的径向安装空间，轴向预留42mm的装配余量即可，不会占用过多的设备内部安装空间，可适配各类紧凑结构的自动化设备安装需求。弹性垫采用耐磨聚氨酯材质，具备良好的弹性与抗疲劳性能，长期运行不易老化开裂，可稳定传递额定范围内的扭矩，金属轴套采用铝合金材质加工，表面做阳极氧化处理，重量轻、防锈性能好、转动惯量低，不会给步进电机带来额外的转动负载，保证步进电机的启停响应速度与传动定位精度，在中小扭矩步进传动场景中可稳定可靠运行。
