双轴驱动硫酸铵结块破碎装置结构设计

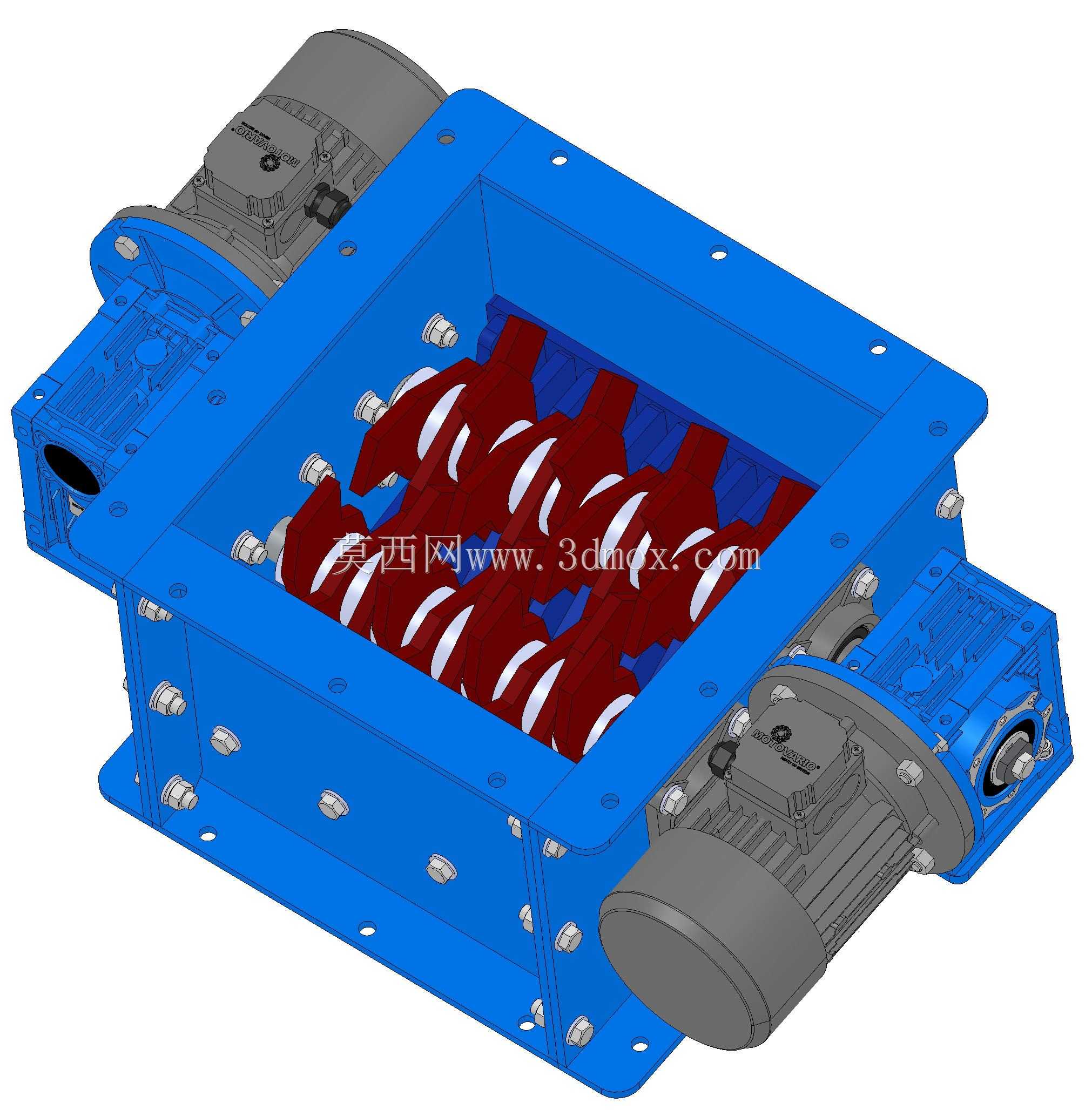

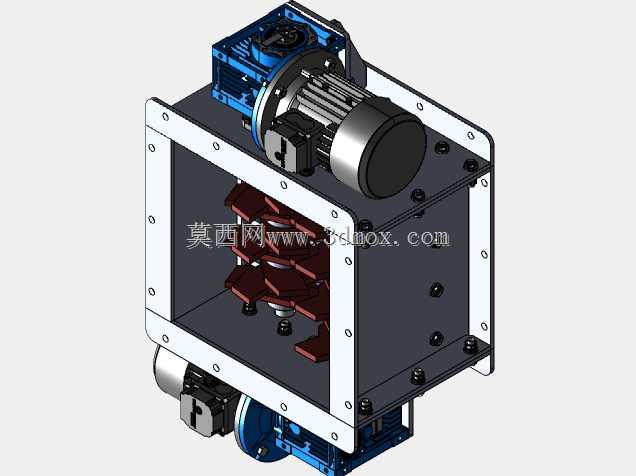

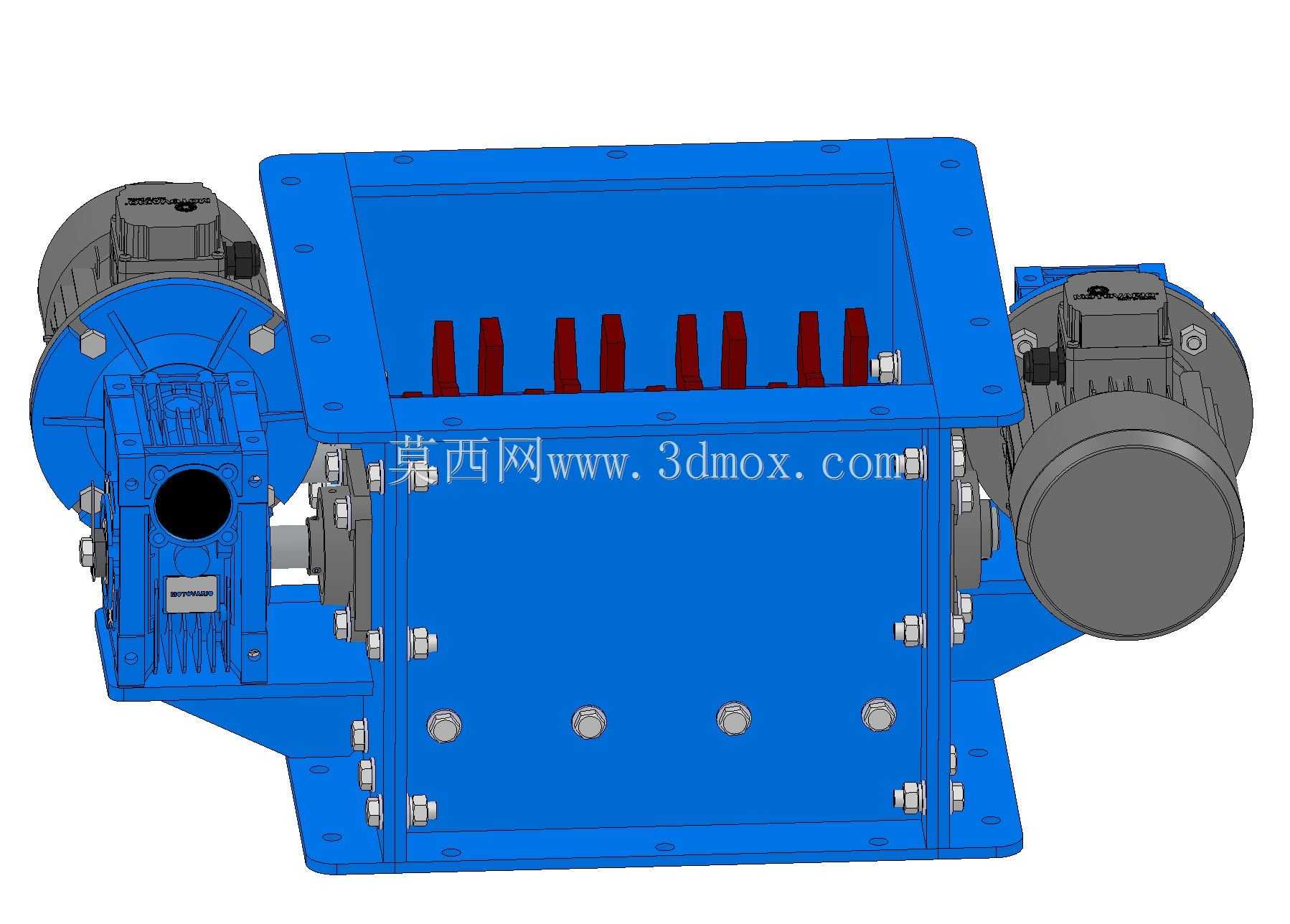

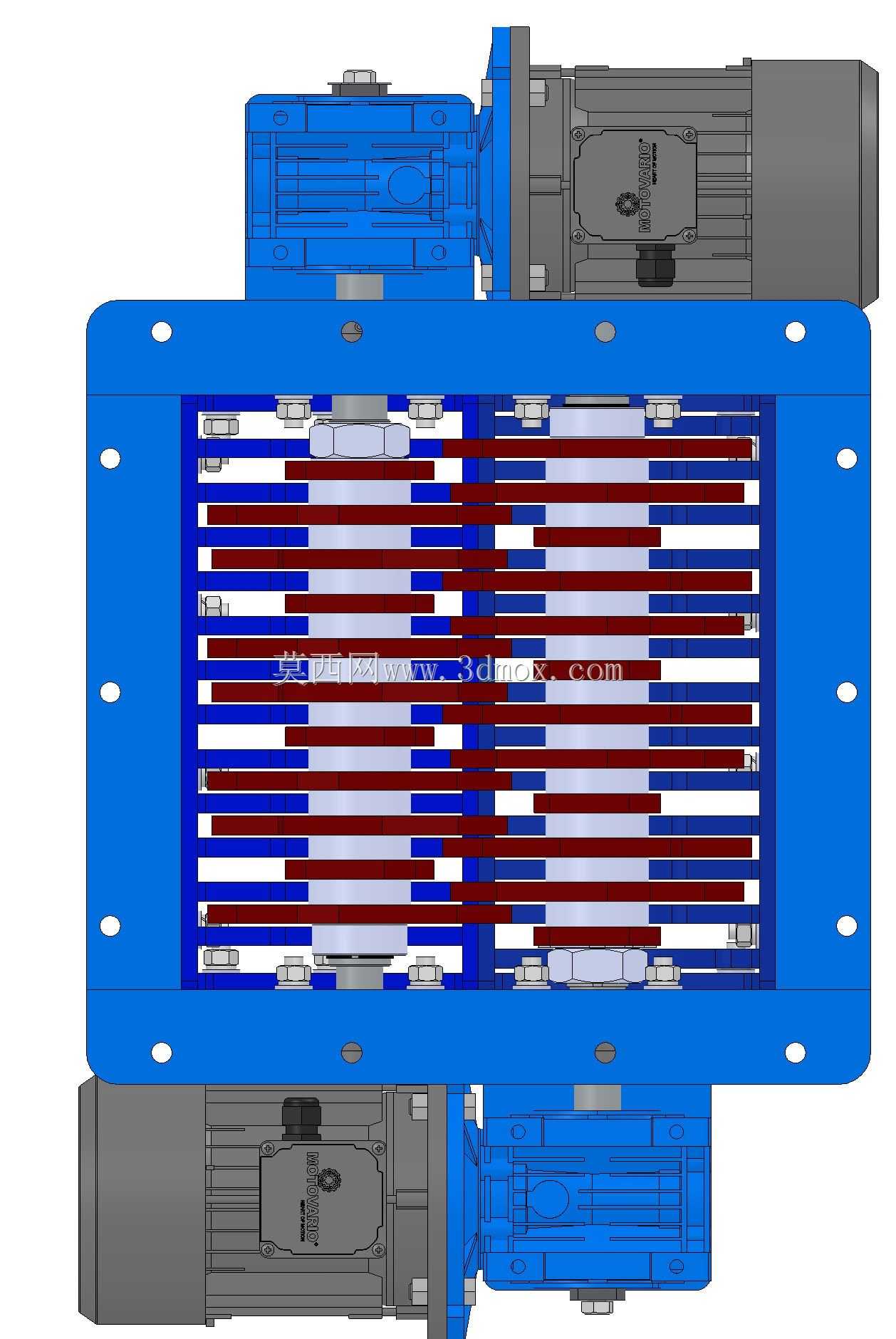

该破碎装置主要面向化工生产、农资储运场景设计，核心用于处理硫酸铵等易吸潮结块的粉粒状物料，在化肥生产仓储、化工原料预处理工段中，可将储运过程中因受潮、挤压形成的大块结块物料破碎至16mm以下的合格粒径，避免结块物料堵塞输送管道、影响配料精度，保障后续投料、混料、包装工序的连续稳定运行，解决了传统人工敲碎结块效率低、粉尘大、作业安全风险高的痛点。设备采用对称双轴平行布置的破碎结构，两根破碎轴上交错排布多组高强度合金破碎刀齿，刀齿采用大螺旋角错位排布设计，运转时相邻轴上的刀齿形成相互剪切、撕扯的作用力，不仅能对硬度不高的化肥结块形成有效破碎，还能避免软质杂物缠绕刀轴，适配含少量纤维类杂质的物料处理场景。设备两端配套独立的减速驱动单元，驱动单元与破碎轴采用直连传动结构，省去了中间链轮、皮带传动的冗余环节，传动效率更高，结构更紧凑，同时两端驱动的设计可让两根轴获得足够的破碎扭矩，即使遇到尺寸偏大的硬结块也能顺利咬合破碎，不会出现卡轴闷车的问题。设备主体采用箱式框架焊接结构，外部壳体采用加厚钢板折弯拼接成型，所有拼接位置采用满焊工艺处理，既保证壳体的结构刚性，承受破碎作业时的冲击载荷，也能避免作业过程中物料粉尘从拼接缝隙溢出。壳体上下均设计有方形法兰连接边，上边法兰可对接上游料仓、溜槽的下料口，下边法兰可对接下游输送设备、筛分设备的进料口，安装时只需匹配对应法兰的螺栓孔位即可完成对接，无需额外制作过渡连接结构。壳体两侧设计有可拆卸的轴承座安装位，日常维护时只需拆开侧端盖板即可对轴承、轴封进行检查更换，无需整体拆解设备壳体，大幅降低后期维护的工作量。刀齿与轴体采用装配式连接结构，单个刀齿出现磨损后可单独拆卸更换，无需整体更换破碎轴，有效降低设备的运维成本。设备整体外形为方正箱式结构，安装边界规整，可直接架设在上下游设备的衔接位置，无需额外占用过大的场地空间，适配现有生产线的升级改造需求，无需对原有生产线布局做大幅调整。
