工业级双轴撕碎破碎设备结构设计

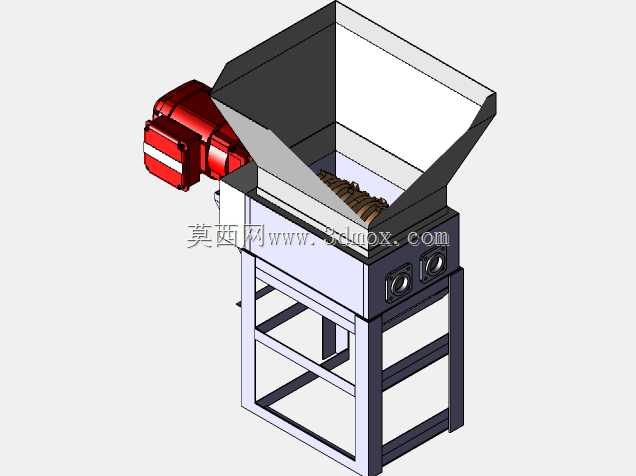

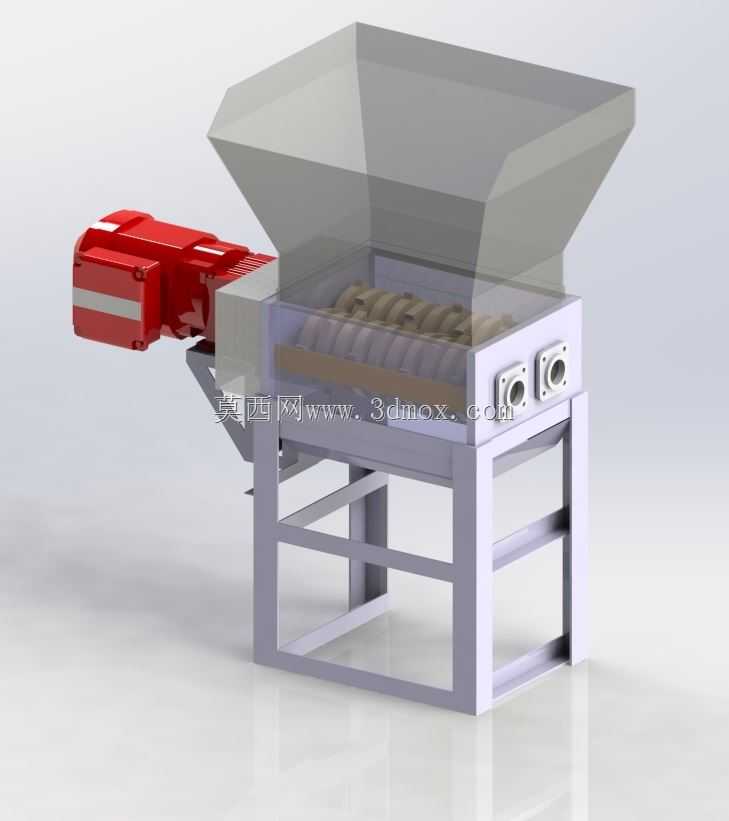

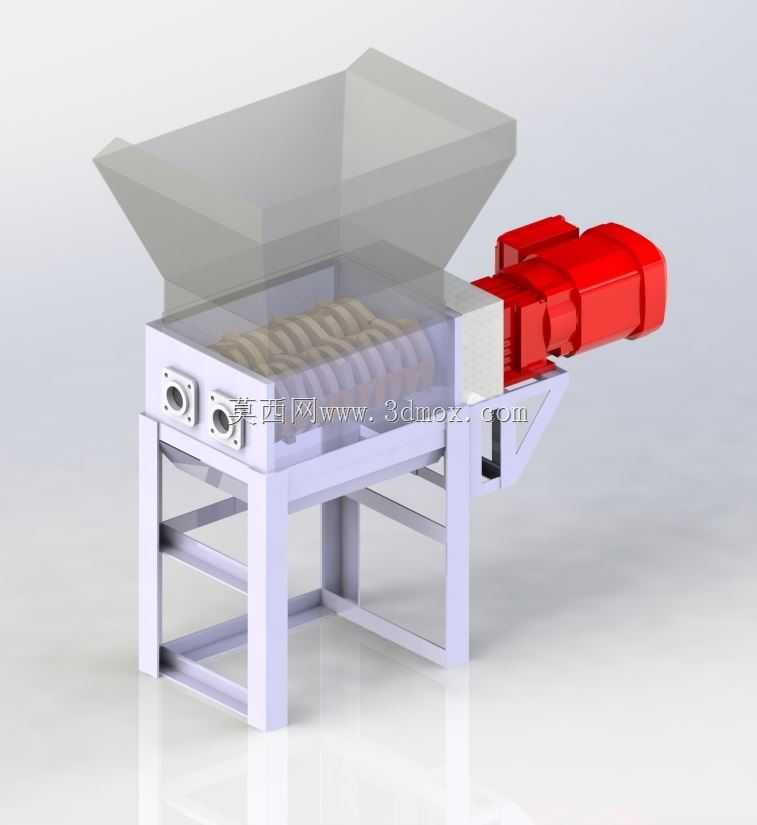

这款破碎设备主要面向固体废弃物减容处理、橡塑物料粗碎、工业边角料回收预处理等应用场景，可适配鞋材边角料、轻薄塑料、小型木质废料、软质工业垃圾等多种物料的粗碎作业，在再生资源回收加工厂、制鞋生产车间边角料处理工位、中小型固废分拣中心都能适配使用，能够将投入料仓的大块物料通过双轴剪切挤压作用破碎为尺寸均匀的小粒径料块，方便后续的转运、资源化再加工或者填埋减容处理。设备整体采用卧式机架布局，上方设置大敞口式倾斜进料斗，进料斗采用上宽下窄的锥斗结构，大开口设计能够降低人工投料或者机械上料的对位难度，倾斜内壁可以引导物料自然滑入下方的破碎腔，避免物料在进料位置卡滞架桥。破碎腔采用半透明防护外罩设计，既可以阻挡破碎过程中物料飞溅，保障作业安全，也能让操作人员直观观察内部刀轴的运行状态，及时发现卡料、过载等异常情况。腔体内平行布置两根带交错剪切刀片的破碎轴，工作时两根轴做相向差速转动，通过刀片之间的剪切、挤压、撕扯作用将进入腔体的物料破碎，相比单轴破碎设备，双轴结构对软质、韧性物料的适配性更强，不容易出现物料缠绕刀轴的问题。设备一侧直连驱动减速单元，动力输出端与破碎轴直接传动，减少了中间传动环节的动力损耗，紧凑的直连结构也能缩小设备整体的横向占地尺寸，降低安装时的空间要求。底部采用方管焊接的框架式支撑机架，机架设置多层横向加强横梁，既能够提升整体结构的刚性，承受破碎作业时的冲击载荷，也预留了足够的底部出料空间，破碎完成的物料可以直接从腔体下方落出，配套输送带或者集料箱完成出料收集。机架支脚为平直方管结构，安装时可以直接通过膨胀螺栓固定在硬化混凝土地面，不需要额外制作复杂的安装基础，设备的进料高度适配常规人工投料的操作高度，不需要额外搭建过高的操作平台，能够适配中小型加工车间的场地安装条件。设备两侧的腔体端板设置有轴承安装位与密封结构，能够避免破碎过程中的粉尘、细碎料屑进入轴承位置，延长转动部件的维护周期，端板采用快拆式螺栓固定，需要更换刀片或者检修腔体内部时，可以快速拆卸端板完成维护作业，降低日常运维的难度。整体结构设计兼顾了作业可靠性、安装便捷性与维护便利性，针对中小型物料破碎场景的使用需求做了结构优化，没有冗余的复杂结构，能够在保障破碎效率的同时控制设备整体的制造成本与占地空间。
