挖掘机铲斗快换连接适配结构

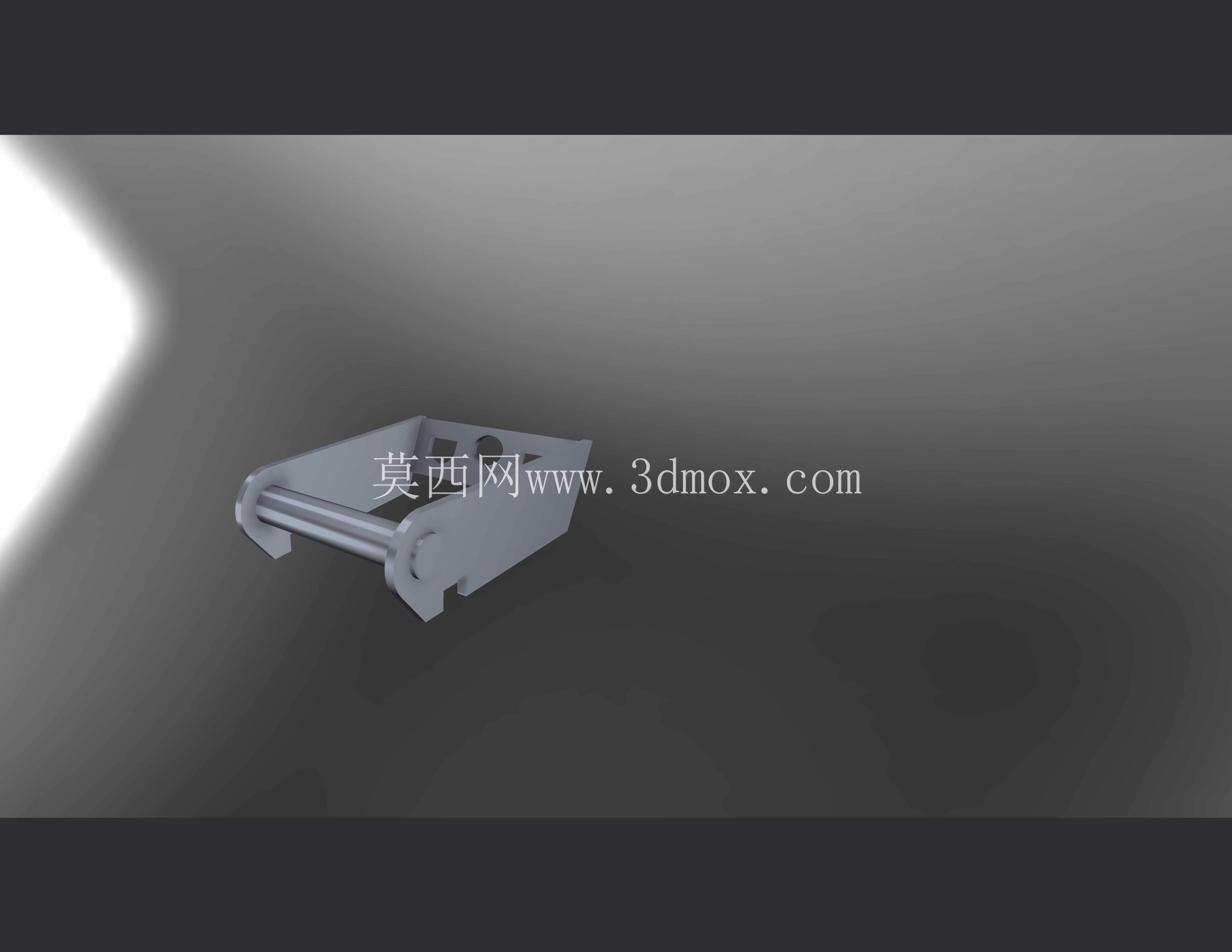

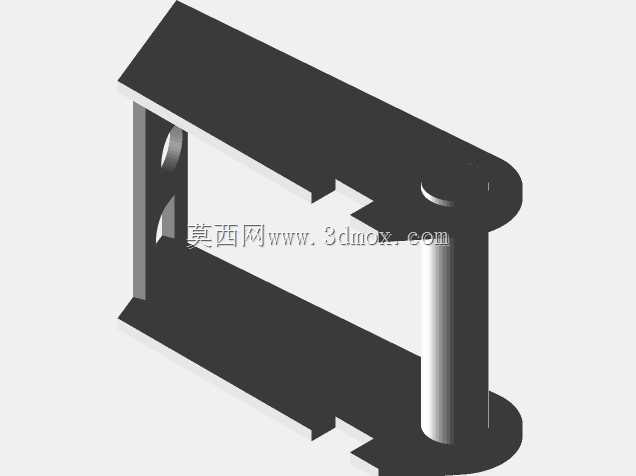

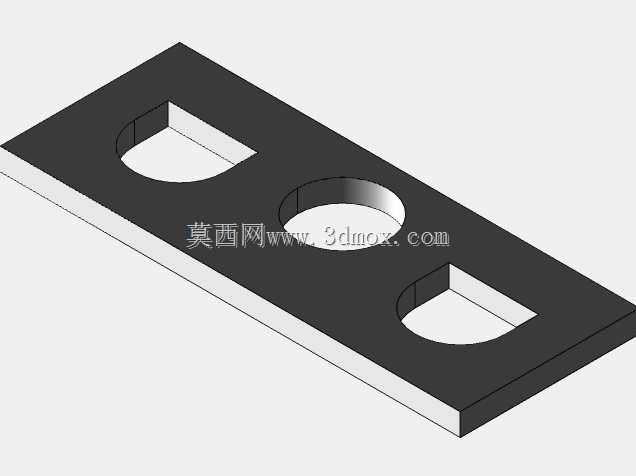

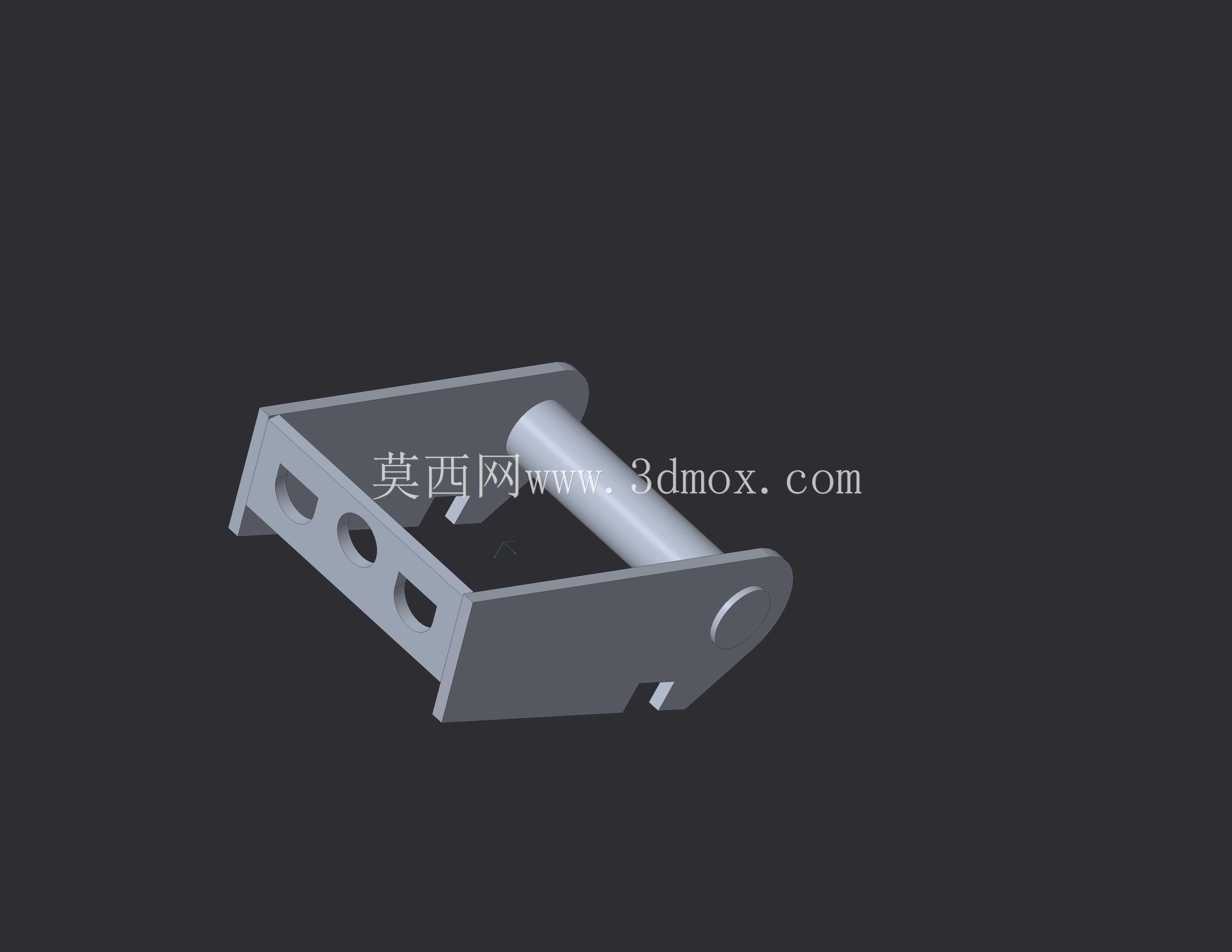

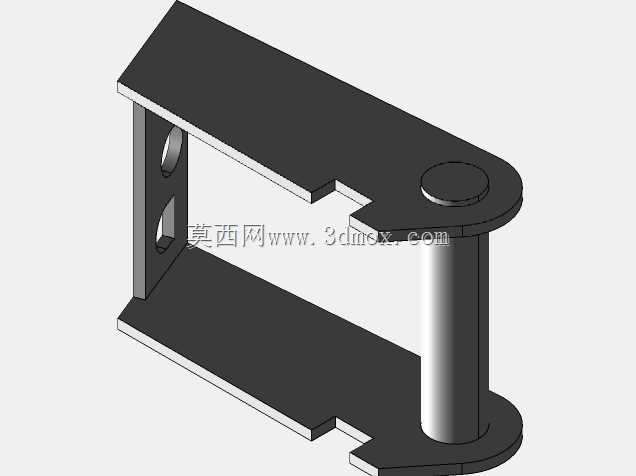

在土方施工、矿山采掘、市政拆改等工程作业场景中，挖掘机需要频繁切换破碎锤、抓斗、松土器、不同容量铲斗等属具来适配多样作业需求，传统的销轴连接方式需要人工敲击拆装销轴，单次换接耗时久、劳动强度大，还存在销轴脱落的安全隐患，铲斗适配器作为快换属具系统的核心连接构件，承担着衔接挖掘机斗杆端工作装置与各类前端属具的关键作用，能大幅压缩属具切换的辅助作业时间，提升设备综合作业效率。这款适配结构采用双侧立板加横向销轴的承载式构型，整体为高强度合金钢结构，双侧对称的立板上预留了与斗杆端连杆、摇杆匹配的铰接孔位，立板侧面开设的减重孔在不削弱结构强度的前提下降低了构件自重，减少了工作装置前端的无效负载，横向贯穿的主销轴经过调质热处理，表面硬度高、耐磨性能优异，能承受挖掘作业时的大载荷冲击与交变应力，避免长期作业出现销轴变形、磨损松旷的问题。设计过程中充分考虑了施工现场的复杂工况，所有铰接孔位的同轴度公差控制在极小范围内，保证安装后铰接转动灵活无卡滞，同时立板下端的卡口结构与属具端的连接点位精准匹配，安装时无需反复对位调整，配合快换机构的液压锁紧装置即可完成属具的牢固锁止，能有效避免作业过程中属具脱落的风险。从安装边界来看，这款适配器的整体宽度适配对应吨位挖掘机的斗杆开档尺寸，铰接孔的孔径与原厂销轴规格完全匹配，无需对挖掘机原有斗杆、连杆结构进行打孔、焊接等二次改装，直接替换原有连接构件即可完成安装，不会破坏原有设备的结构强度，适配1.5到6吨级的小型挖掘机使用，能覆盖小型土方开挖、园林绿化、庭院改造、农村基建等多数小型挖掘机的作业场景。结构的受力经过反复仿真优化，挖掘作业时的载荷能通过双侧立板均匀传递到斗杆结构上，避免局部应力集中导致的构件开裂问题，外露的铰接位置预留了润滑脂注油通道，日常维护时可以直接加注润滑脂，减少铰接部位的磨损，延长构件的整体使用寿命，在频繁切换属具的作业场景下，能让操作人员在驾驶室内即可完成属具的切换操作，无需人员走到设备前端进行人工拆装，既提升了作业效率，也降低了拆装过程中的安全风险。
