透明气动小型机械抓取臂结构设计

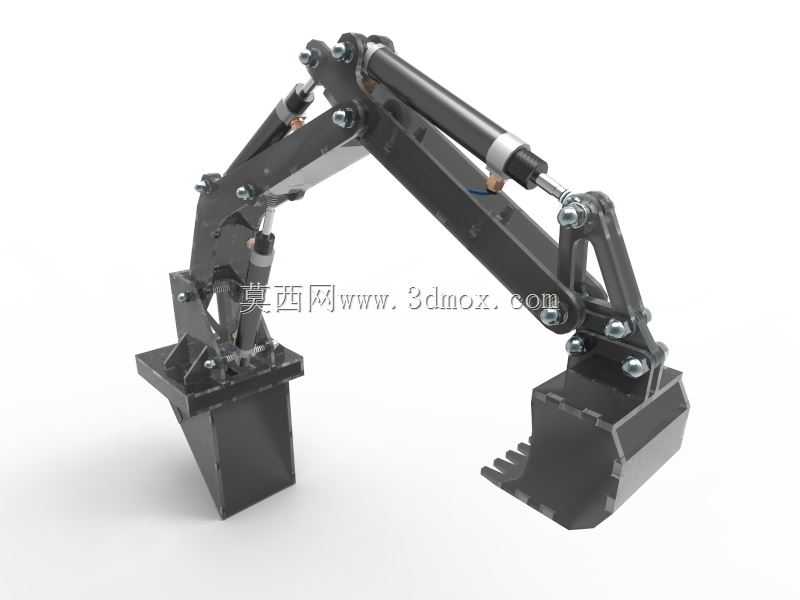

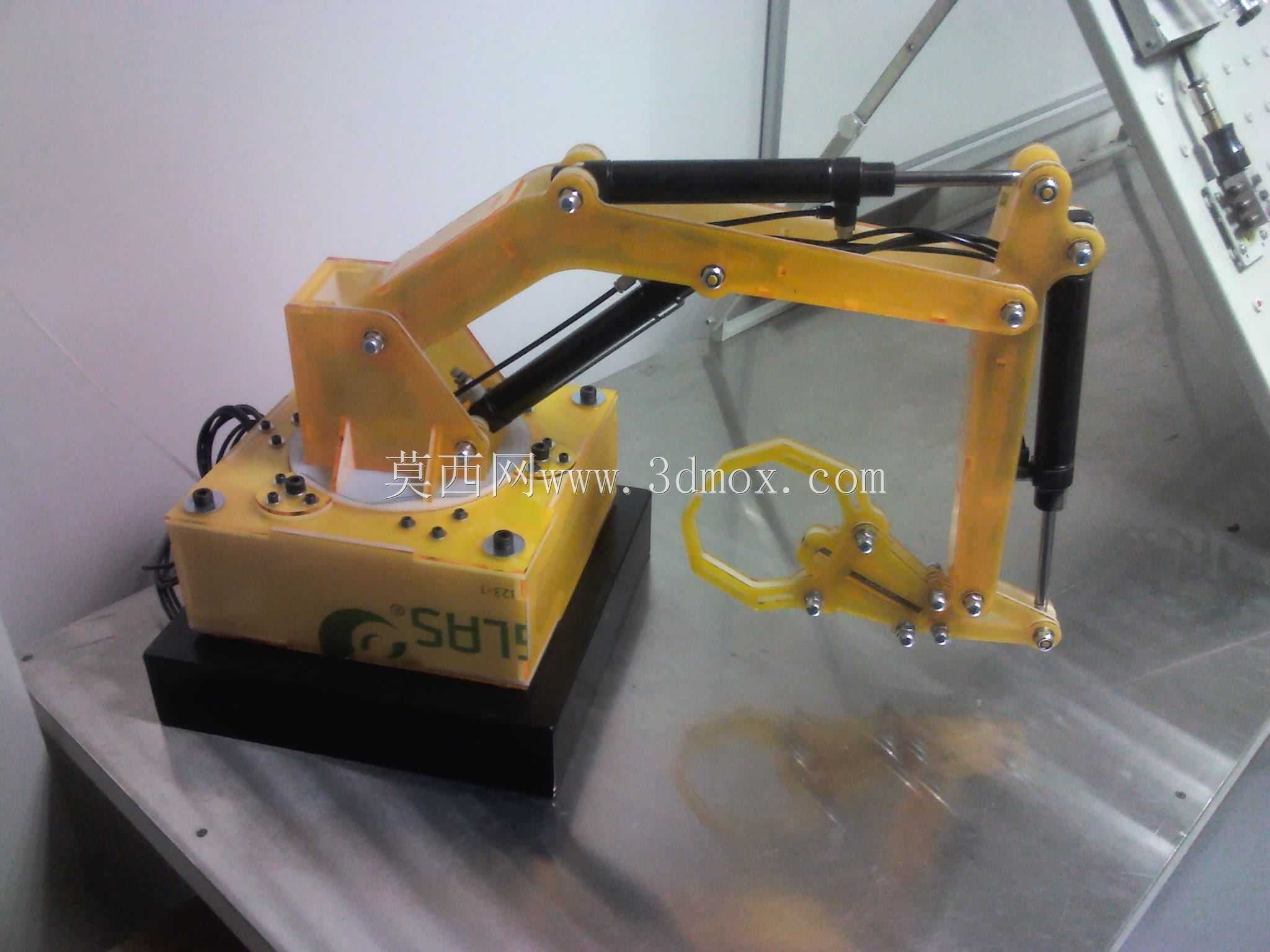

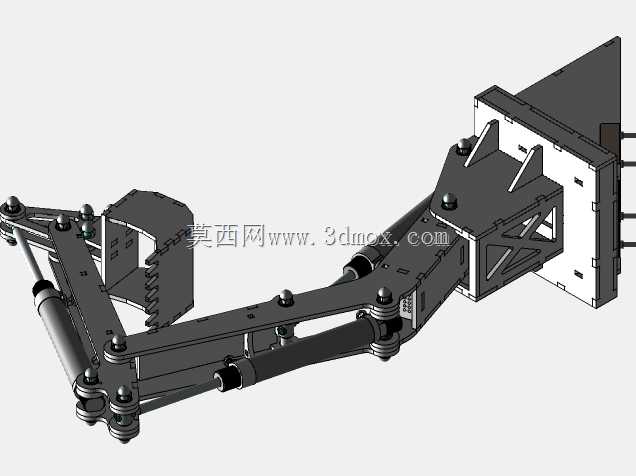

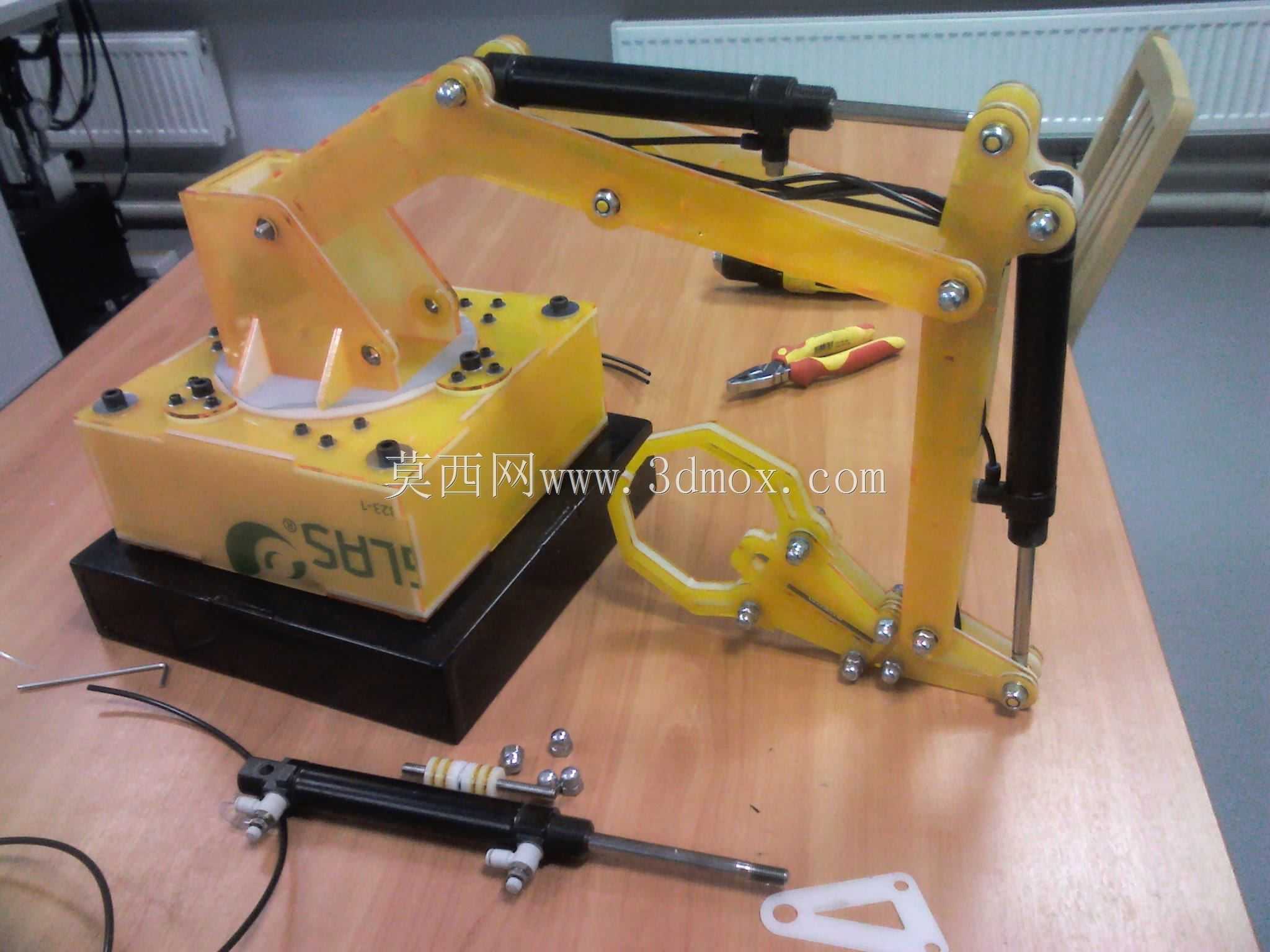

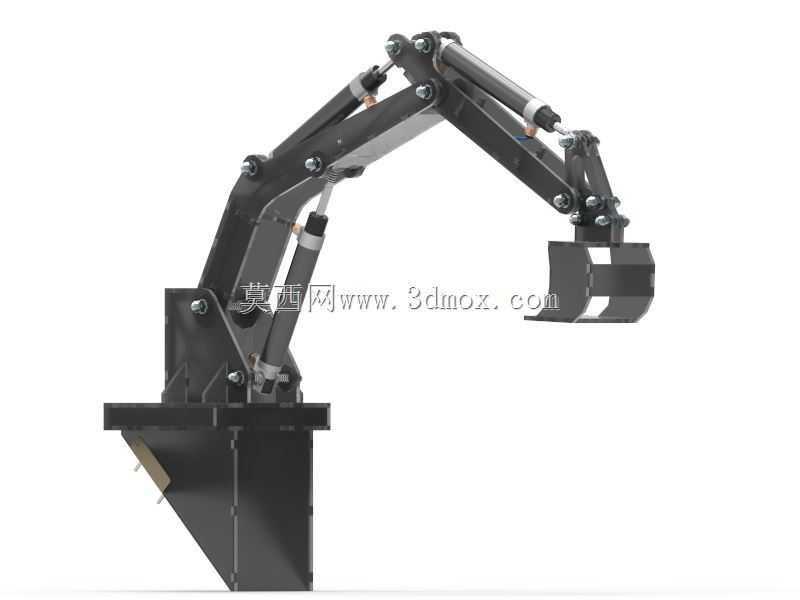

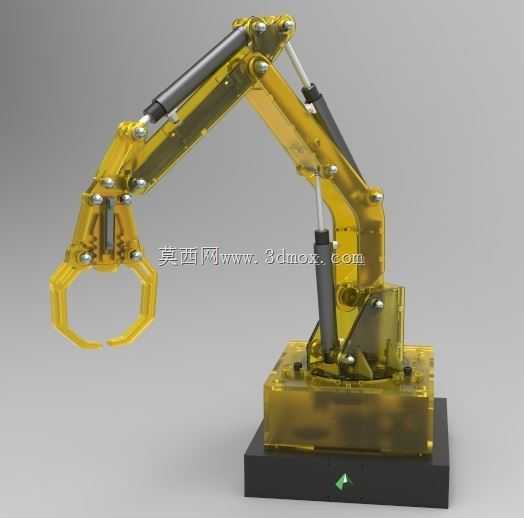

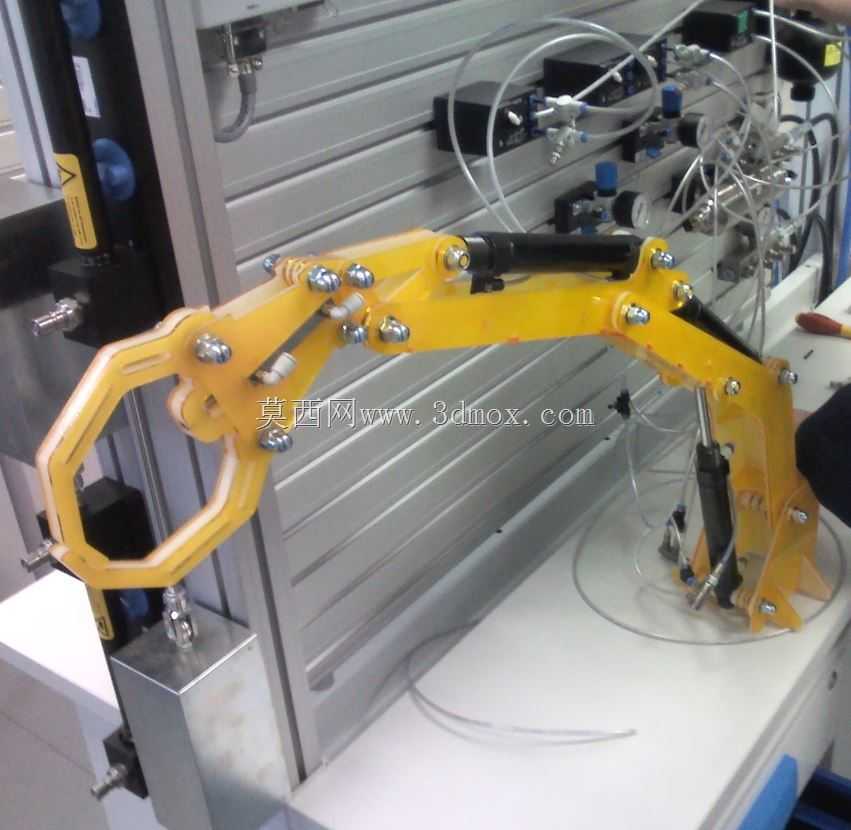

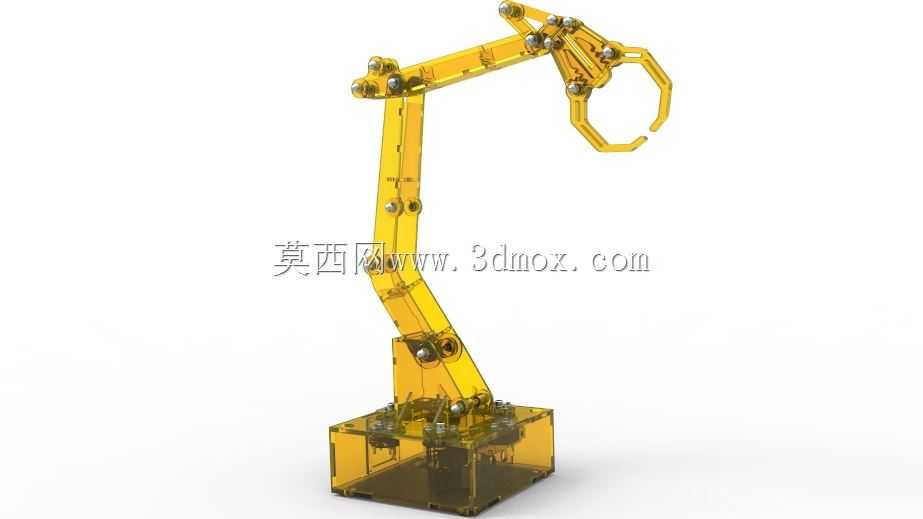

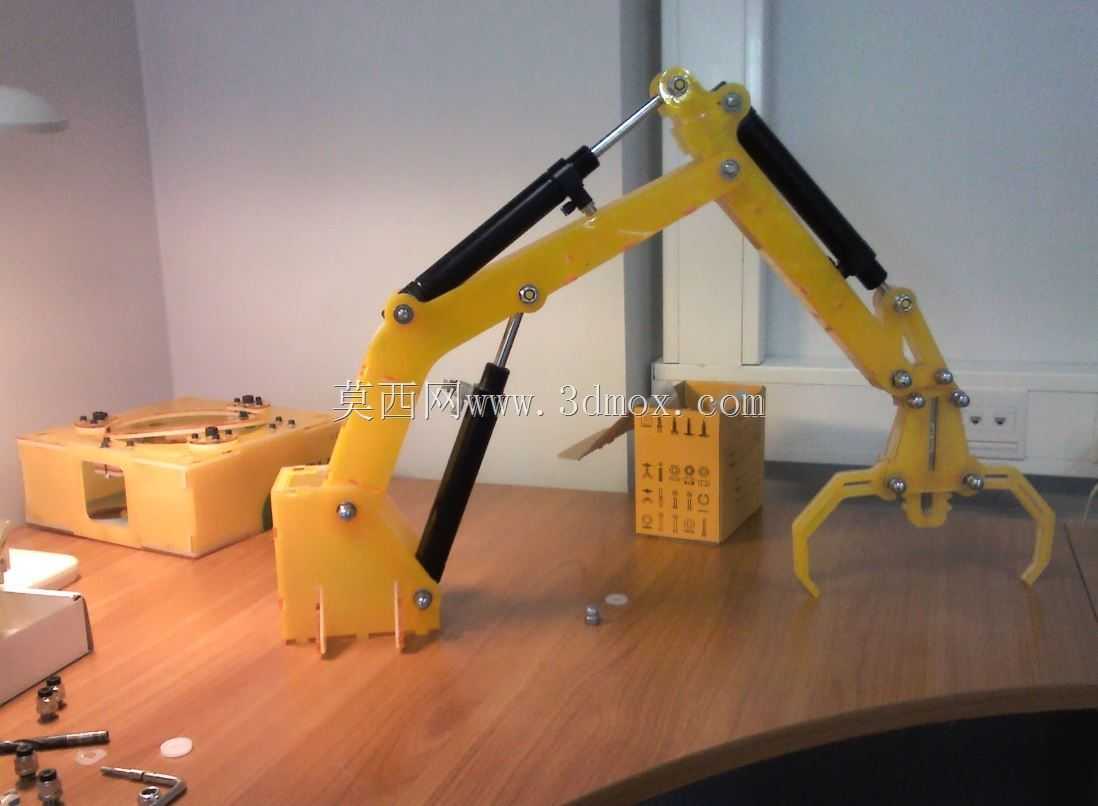

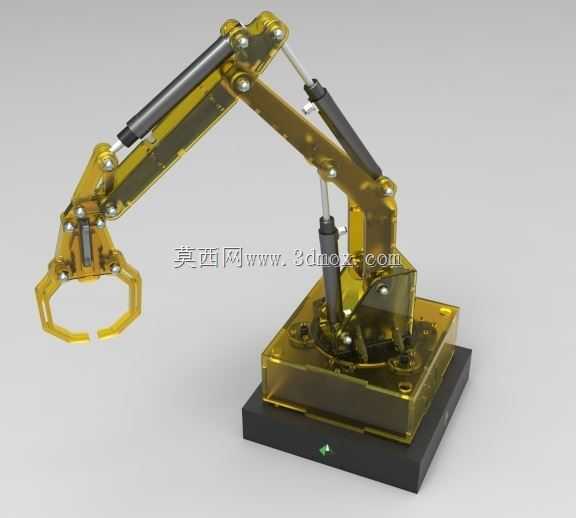

这款小型气动抓取臂，主要面向职业院校机械原理教学演示、青少年科创实践教具、小型精密工件分拣工位的轻载作业场景，可完成小范围内的夹取、抬升、回转、下放动作，适配重量不超过五百克的轻型工件搬运需求，也可作为自动化流水线的末端执行单元拓展模块，搭配小型输送线完成零散零件的规整转运作业。设备整体采用气动驱动方案，摒弃了传统液压驱动的油路密封复杂、维护成本高的问题，以洁净压缩空气作为动力源，运行过程无油污泄漏，适配教学场景、洁净车间的使用要求，整体底座采用方形配重结构，安装时仅需平整台面放置即可稳定运行，无需额外打螺栓固定，底座边长控制在一百五十毫米范围内，整体抬升后最大高度不超过三百毫米，回转半径覆盖两百毫米的作业区间，可适配桌面级的狭小安装空间，不会占用过多工位面积。设计过程中优先考虑结构的直观展示性，臂身主体采用半透明工程材质制作，可清晰观察内部气缸推杆的运动轨迹、铰接点的联动关系，方便学习者理解多连杆机构的运动逻辑，臂段共设置三处气动执行元件，分别负责大臂抬升、小臂屈伸、末端夹爪开合动作，每个铰接点都采用耐磨销轴连接，预留了合适的活动间隙，避免运动过程中出现卡滞，同时在气缸两端设置了缓冲限位结构，减少动作到位时的刚性冲击，延长设备使用寿命。末端夹爪采用弧形对开结构，夹持接触面做了防滑纹理处理，可适配圆形、方形等不同外形的小型工件，夹爪开合范围在零到六十毫米之间，可根据抓取对象的尺寸调整气压大小来控制夹持力，避免夹损易碎工件。整体管路沿臂身内侧排布，走线整齐不干扰机构运动，底座内部预留了气动阀组的安装空间，可直接外接常规气源即可运行，也可拓展加装电磁阀控制模块，实现动作的程序化自动运行，兼顾教学演示的手动操作需求与工业场景的自动控制需求。
