液压混凝土砌块成型工装设备结构设计

该设备主要应用于建材生产加工场景，是装配式建筑、市政工程、乡村基建领域生产混凝土砌块的核心工装设备，可将配比完成的混凝土混合料通过高压压制成型，产出不同规格的空心砌块、实心砖、路面透水砖等建材产品，适配固定式建材生产线的批量生产需求，能够替代传统人工制坯、自然晾晒的落后工艺，大幅提升砌块生产的成型效率与成品密实度，降低生产过程中的人工劳动强度与物料损耗。

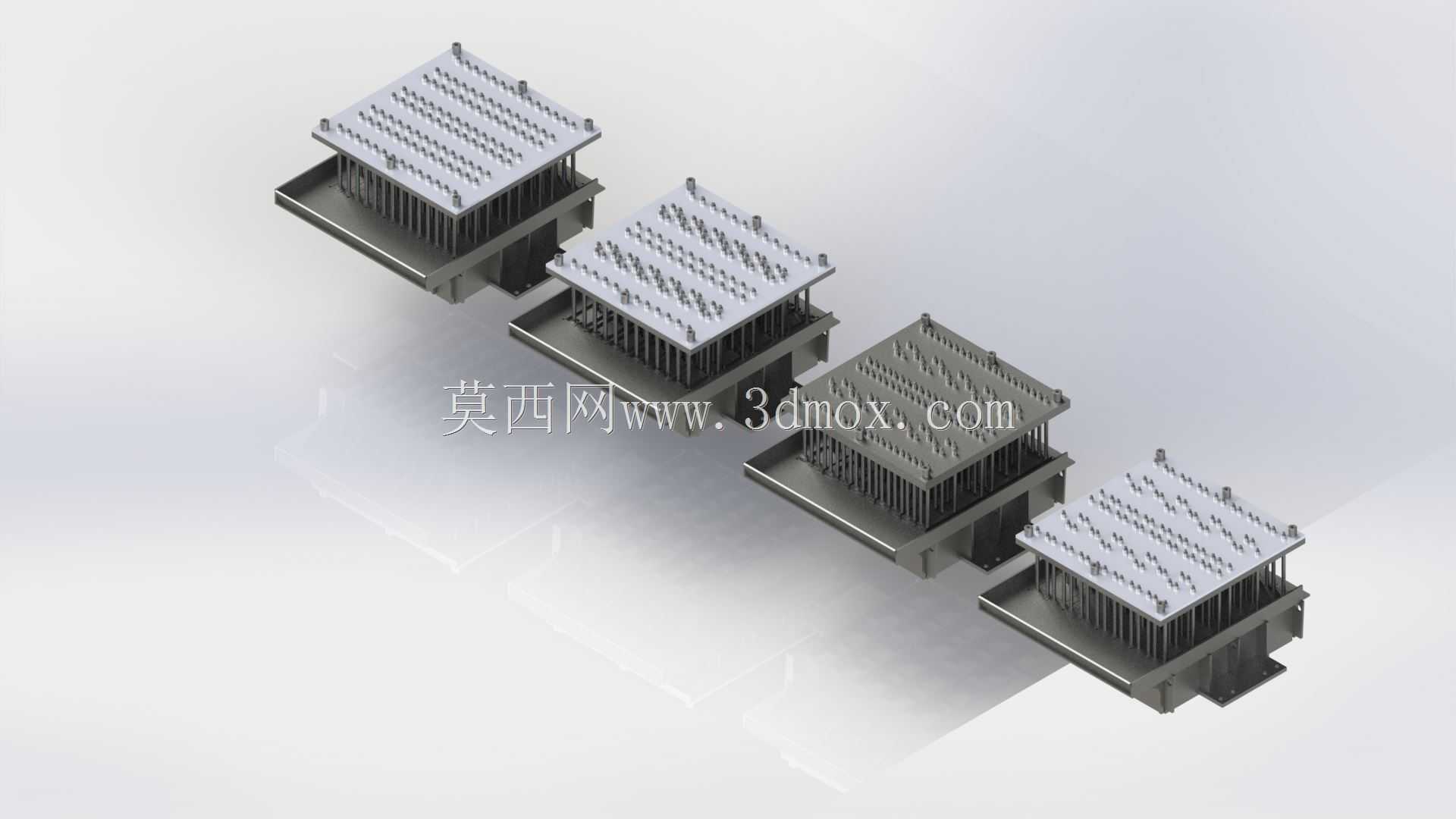

设备整体采用模块化分体式结构设计，核心成型单元采用多组模箱并行排布的布局，单组模箱可独立完成填料、压制、脱模的完整工序，多组模箱可配合生产线的输送节拍实现连续作业，模箱表面均匀排布的成型冲头对应砌块的孔洞与外形轮廓，冲头采用等距阵列排布，保证压制过程中混凝土混合料受力均匀，避免成品出现局部疏松、缺角开裂的问题。设备的液压执行单元集成在模箱下方，压制过程中可提供稳定的垂直向下压力，压力输出可根据不同砌块的强度需求进行适配调整，脱模阶段则通过模箱与托板的相对位移实现平稳脱模，避免成型后的砌块与模腔发生粘连磕碰。

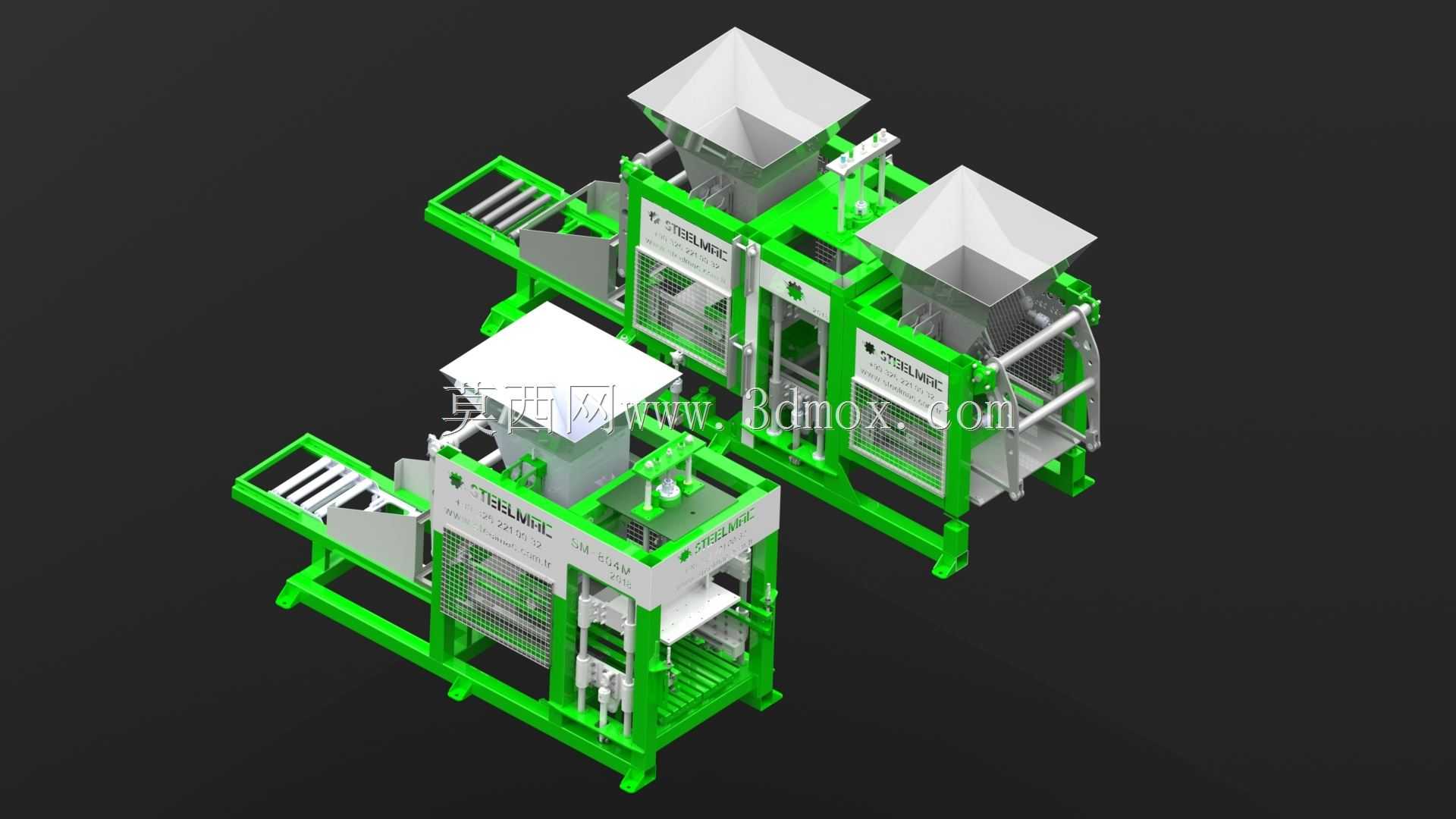

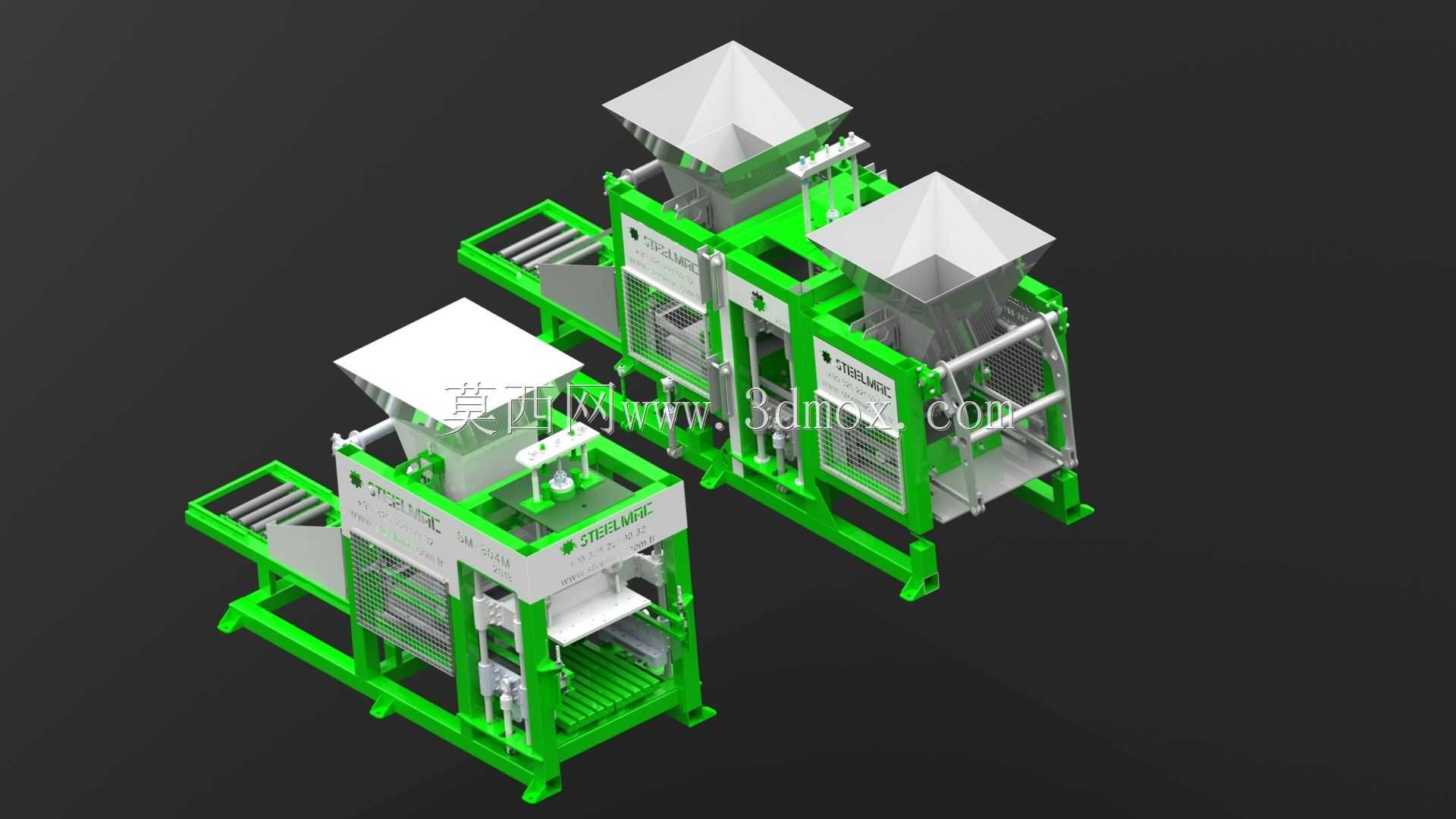

设计过程中重点考量了设备的安装适配性与运维便捷性，整体设备的安装边界预留了充足的操作维护空间，模箱与机架的连接采用快装式定位结构，更换不同规格的模箱即可切换生产的砌块类型，无需对设备主体结构进行大规模改动；设备的进料侧与出料侧的接口尺寸可适配常规的皮带输送机与托板输送线，能够直接接入现有建材生产线的流转体系，无需额外定制转接工装。外形结构上采用方正的封闭式机架设计，既可以阻挡压制过程中混凝土飞溅，也能为内部液压管路、导向部件提供防护，设备的导向柱采用对称式四点布局，保证模箱上下运行过程中的垂直度，避免长期运行出现偏磨导致的成型精度下降。

在实际生产应用中，该设备可适配粉煤灰、矿渣、砂石等多种混凝土原料配比，生产出的砌块尺寸精度高、强度一致性好，可满足墙体砌筑、路面铺装、护坡施工等不同工程场景的建材需求，设备整体结构稳定可靠，日常运维仅需定期检查导向部件润滑状态与液压管路密封性，即可保障长期稳定运行。
