60吨液压驱动钣金折弯加工设备结构

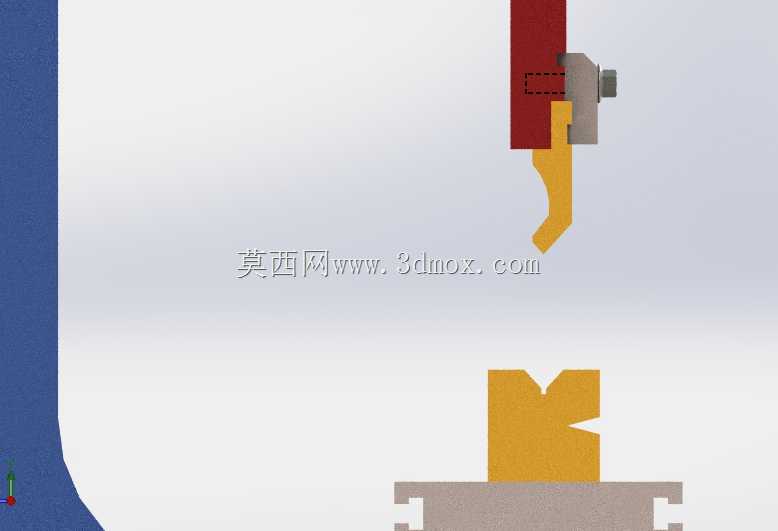

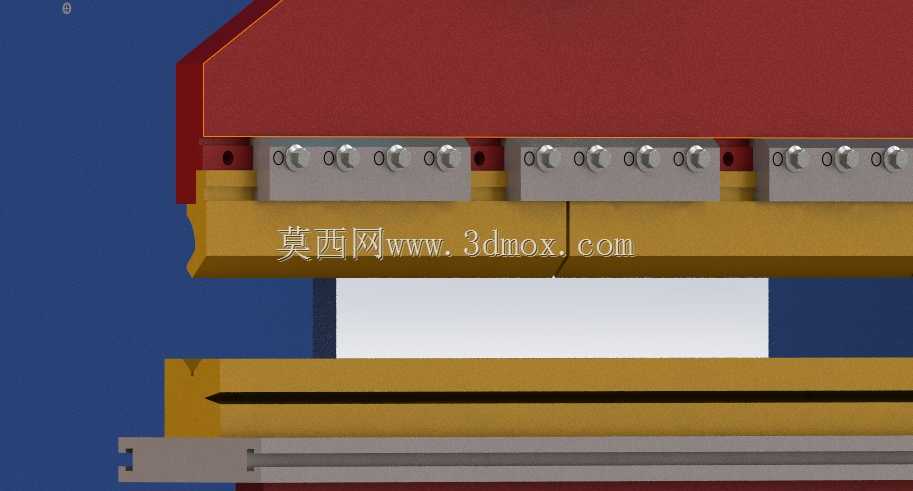

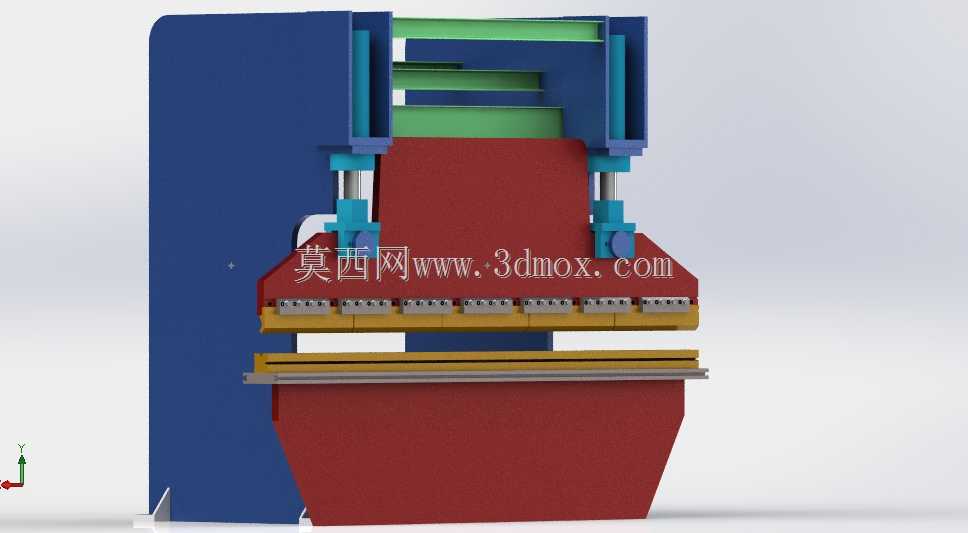

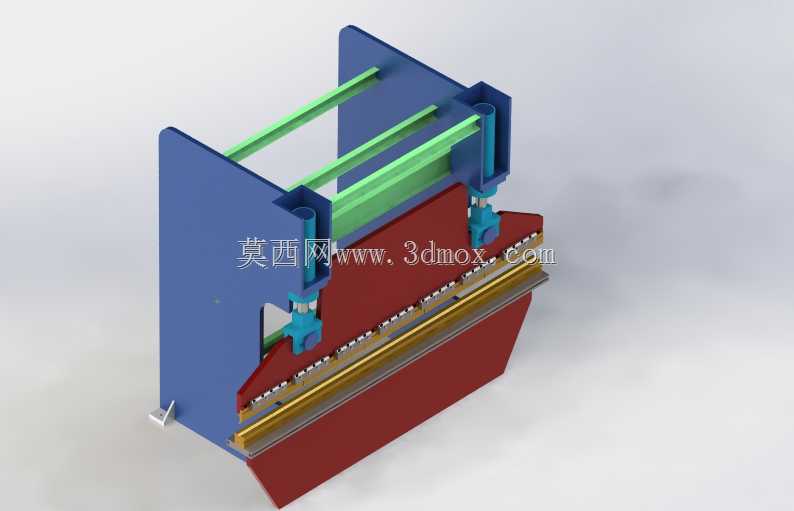

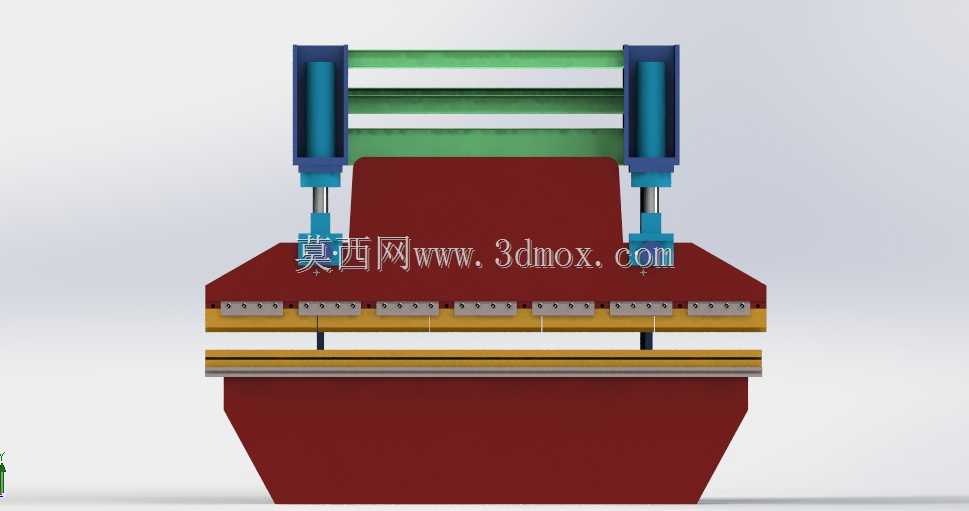

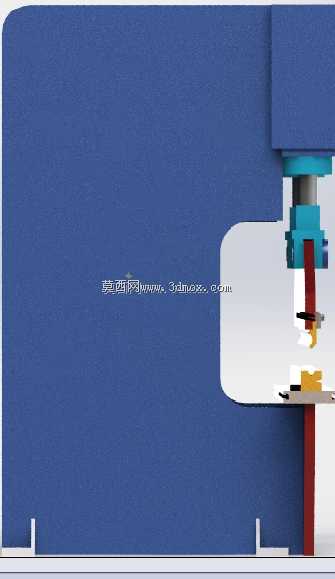

该设备为面向中小型钣金加工场景打造的液压驱动折弯作业装备，主要应用于五金制品加工、机箱机柜生产、金属家具制造、装饰板材成型等领域，可完成普通碳钢板、不锈钢板、铝合金板等常见金属板材的直线折弯成型作业，能够满足小批量多品种的柔性加工需求，也可适配固定产品的批量生产线工位配套使用。设备整体采用立式开式C型机架结构，这种结构设计的核心优势在于操作空间开阔，操作人员可从三个方向完成上下料操作，对于长度较大的条形板材也能顺利完成送料定位，不会出现封闭式机架的进料干涉问题。机架主体采用厚钢板焊接后去应力处理的工艺方案，可长期承受折弯作业的交变载荷，避免长期使用后出现机架变形导致的折弯精度下降问题。设备的执行端采用双液压缸同步驱动的结构设计，两个液压缸对称布置在上横梁的左右两侧，通过机械同步机构配合液压平衡回路，保证滑块下行过程中左右两端的运动精度一致，避免折弯过程中出现角度偏差。滑块下方安装有分段式折弯上模，下模安装在下部工作台面上，上下模采用标准快装接口设计，可根据不同的折弯角度、板材厚度需求快速更换对应规格的模具，无需复杂的调校过程即可快速切换加工任务。设备的液压系统集成在机架后侧的安装空间内，配套的液压控制阀组、管路布局均经过干涉校验，所有管路的走向都预留了足够的安装维护空间，日常检修时无需拆解主体结构即可完成滤芯更换、密封件检修等常规维护作业。从安装边界来看，设备的整体占地尺寸适配常规中小型机械加工车间的工位布局，不需要额外制作特殊的地基基础，放置在经过硬化处理的水平车间地面上，完成水平调校、固定地脚并接通液压动力源与电源即可投入使用。工作台面的高度符合人体工程学设计，操作人员站立作业时无需过度弯腰或抬臂即可完成板材定位、折弯操作，长时间作业也不易产生疲劳。设备的折弯压力输出平稳，在额定60吨的加工能力范围内，可对不同厚度的板材实现稳定的压力输出，折弯角度的一致性表现优异，能够满足常规钣金件的加工精度要求，不需要后续大量的人工校形工序，可有效提升钣金加工的整体作业效率。
