螺旋换热式罐体加热器结构设计

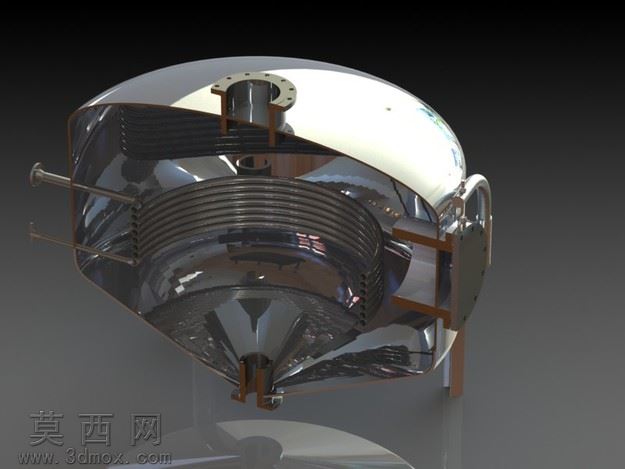

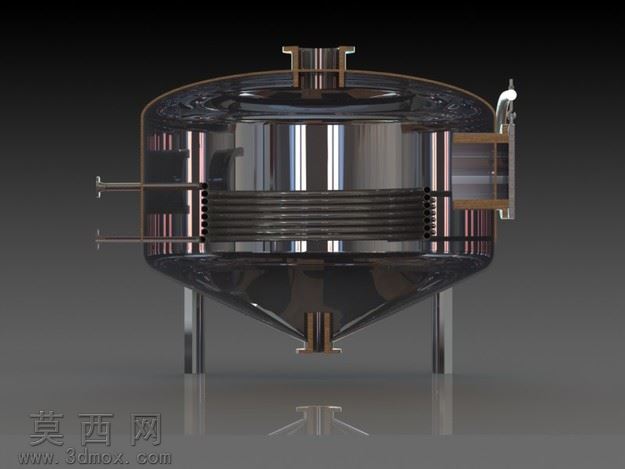

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循压力容器类换热设备的设计规范，对各部件的装配公差、连接关系进行了精准还原。模型主体为立式承压罐体结构，上封头采用标准椭圆封头设计，顶部预留带法兰的介质进出口接口，法兰盘上的螺栓孔按照公称压力标准进行圆周阵列排布，确保与外部管路连接的密封性与通用性。罐体内部核心换热元件为多层螺旋盘管结构，盘管采用等螺距螺旋扫掠路径生成，每层盘管的间距经过合理设计，既保证换热介质在管内的流动阻力处于合理区间，又能最大化盘管与罐内待加热介质的接触面积，提升整体换热效率。罐体下部采用锥形封头结构，锥角设计符合物料排空的角度要求，底部设置排污与出料接口，方便设备使用后的清理与介质排出。罐体侧面设置快开式人孔结构，人孔通过铰接结构与罐体连接，配套的锁紧卡扣结构建模精细，可实现人孔的快速启闭，满足设备检修与内部清理的需求。盘管与罐体之间通过定制的支撑支架进行固定，支架采用型材焊接结构的建模方式，与罐体内壁、盘管外壁的接触位置做了贴合处理，避免长期使用过程中盘管因介质流动产生振动移位。渲染阶段采用金属材质组进行表现，罐体外壳与封头赋予抛光不锈钢材质，调整材质的反射粗糙度参数，还原不锈钢表面的镜面反射效果与细微的磨砂质感；螺旋盘管部分赋予深色金属材质，与罐体外壳形成视觉区分，清晰展现内部换热元件的排布层次；支撑支架部分赋予哑光碳钢材质，通过材质差异区分不同功能部件。建模过程中对所有焊接位置做了工艺性处理，避免出现尖锐的非工艺棱角，各部件的装配间隙控制在合理范围内，完全符合实际加工生产的工艺要求，可直接用于换热设备的结构展示、方案评审以及生产加工的参考依据。
