伊瓦涅斯RG电吉他琴身三维结构设计

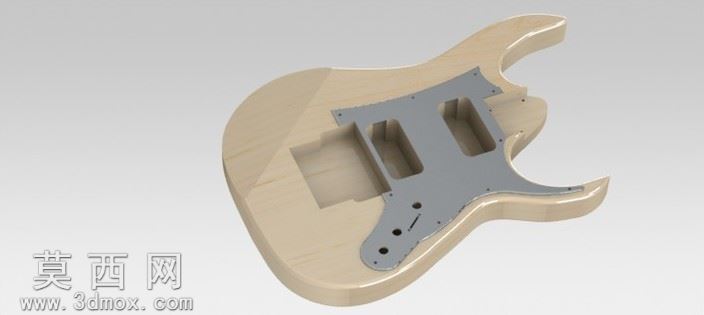

本作品为伊瓦涅斯RG系列电吉他的琴身三维建模成果，建模过程依托SolidWorks平台完成，整体以1:1还原真实电吉他琴身的结构特征为核心设计目标。建模初期首先梳理电吉他琴身的人体工学轮廓，RG系列作为经典的速弹型电吉他，琴身采用双缺角设计，建模时通过多段样条曲线勾勒琴身外轮廓，精准还原琴身腰部的收窄弧度、上下缺角的倾斜角度，确保演奏高把位时的握持舒适度与真实产品一致。琴身主体材质设定为经典的椴木材质，渲染时调整材质参数还原浅原木色的哑光木质纹理，表面呈现细腻的木材肌理，无过度反光效果，贴合实体电吉他的漆面质感。琴身正面的护板区域采用独立建模，还原金属护板的哑光灰色金属质感，护板上的拾音器安装槽、控制旋钮开孔、琴桥安装位均按照真实尺寸做挖槽处理，两个双线圈拾音器的安装空腔深度、内部走线槽的走向都做了精细化还原，空腔边缘做了微小的倒角处理，避免真实生产中出现应力集中的问题。建模过程中对琴身的厚度做了精准控制，琴身边缘采用圆弧过渡处理，从琴身中心向边缘逐步收薄，还原真实电吉他的贴合人体的握持弧度，琴身背面的弹簧仓开槽也做了对应结构还原，确保后续装配琴桥弹簧、电路仓盖板时可以完全匹配。渲染阶段采用柔和的漫反射光源，从45度角照射琴身，清晰呈现木质纹理的走向与金属护板的质感差异，阴影过渡自然，能够直观展现琴身的立体轮廓与各结构的位置关系。整个建模过程严格遵循电吉他的生产装配逻辑，所有安装位的尺寸公差控制在合理范围内，既可以作为电吉他DIY制作的结构参考，也可用于乐器设计教学的结构演示素材，完整展现了电吉他琴身从轮廓绘制到内部结构细化的全流程建模思路。
