NEMA23步进电机L型安装固定支架

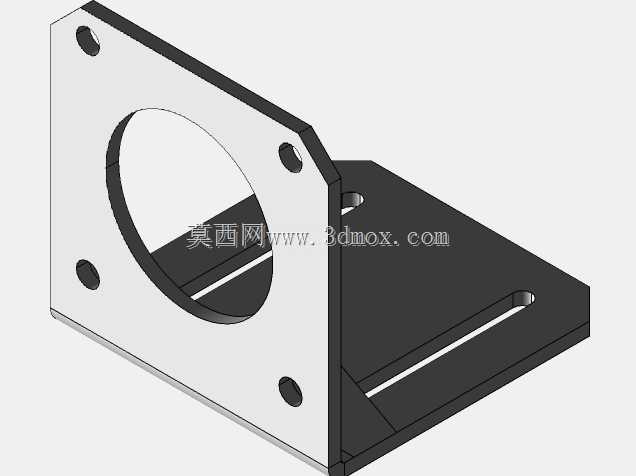

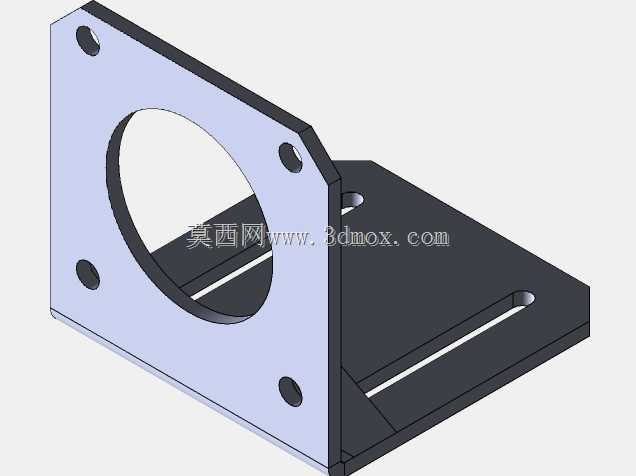

这款L型固定支架是专为NEMA23规格步进电机配套设计的安装承载构件，广泛应用于小型自动化设备、桌面数控雕刻机、3D打印传动模组、小型传送带驱动单元以及非标自动化工位的动力端安装场景，是步进电机与设备机架之间实现可靠连接的核心过渡配件。在实际设备运行过程中，步进电机作为动力输出部件，运转时会产生持续的小幅振动与扭矩反作用力，若直接将电机固定在设备型材或板件上，长期运行容易出现连接松动、电机轴与传动部件同轴度偏移的问题，这款L型支架通过垂直弯折的一体式结构，将电机的安装面与设备机架的固定面形成90度垂直布局，既可以承接电机的轴向载荷，也能抵消运转时产生的径向振动力，避免动力输出端出现位置偏移。从功能特性来看，支架的垂直立面上开设了与NEMA23电机安装孔位完全匹配的四个定位孔，中心预留大尺寸圆形通孔，可供电机输出轴、配套联轴器或者编码器接线顺利穿过，不会对动力传输或者线路排布造成干涉；水平底板上开设了两条平行的长条形腰型孔，安装时可以根据传动组件的实际配合位置，沿腰型孔长度方向微调电机的前后位置，方便调整同步带张紧度、丝杠与电机轴的同轴度，降低安装调试的难度，腰型孔的设计也能兼容不同孔距的安装基面，适配更多设备机架的安装需求。在设计思路上，这款支架采用一体式弯折加三角加强筋的结构，在垂直立面与水平底板的连接处设置了三角形加强肋，能够大幅提升支架的整体结构强度，避免电机长期承重导致立板出现弯折变形，同时整体采用薄板冲压成型的工艺方案，在保证结构刚性的前提下尽可能控制构件自重，减少对设备整体负载的额外增加。从安装边界来看，垂直立面的安装孔位完全遵循NEMA23电机的标准安装尺寸，无需额外打孔即可直接适配对应规格的步进电机，水平底板的腰型孔宽度适配常规的M5/M6安装螺栓，可直接固定在2020、3030等常规规格的工业铝型材机架或者钢板安装面上，支架的整体外轮廓尺寸紧凑，不会占用过多设备内部的安装空间，适合在空间紧凑的小型自动化设备内部使用，安装完成后电机与支架形成稳定的刚性整体，能够有效降低电机运转时的振动传导，提升设备运行的稳定性与传动精度。
