杆端关节旋转连接铰支座结构

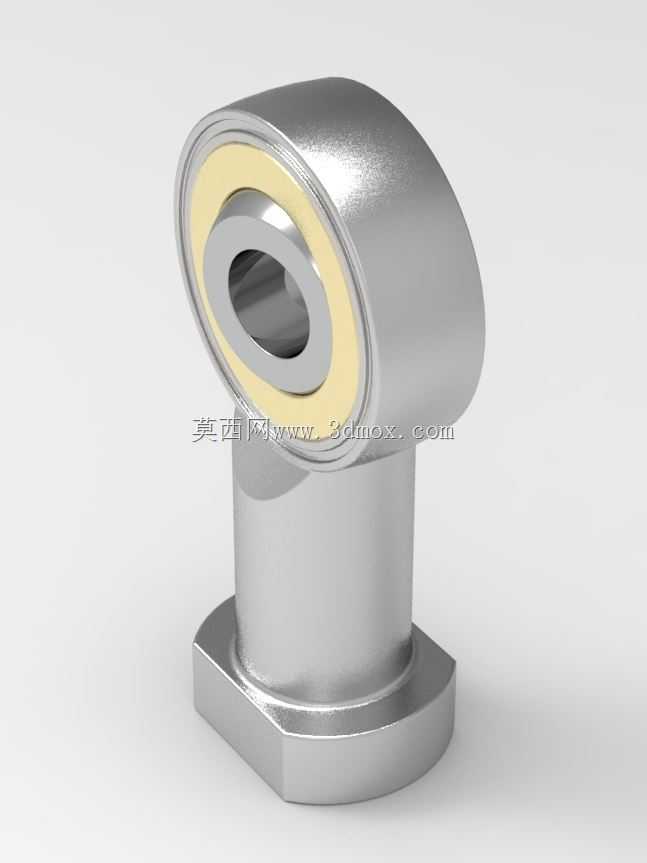

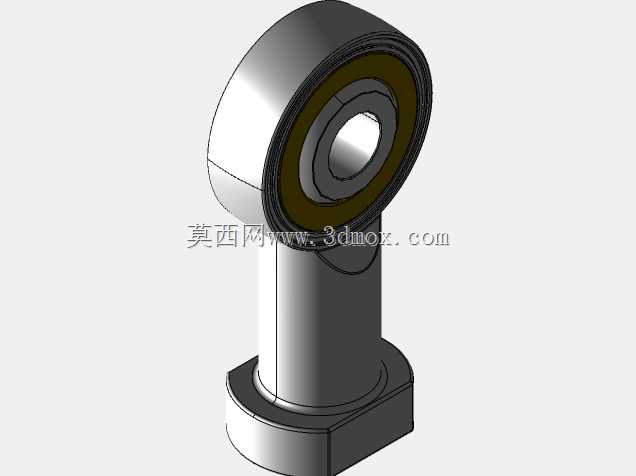

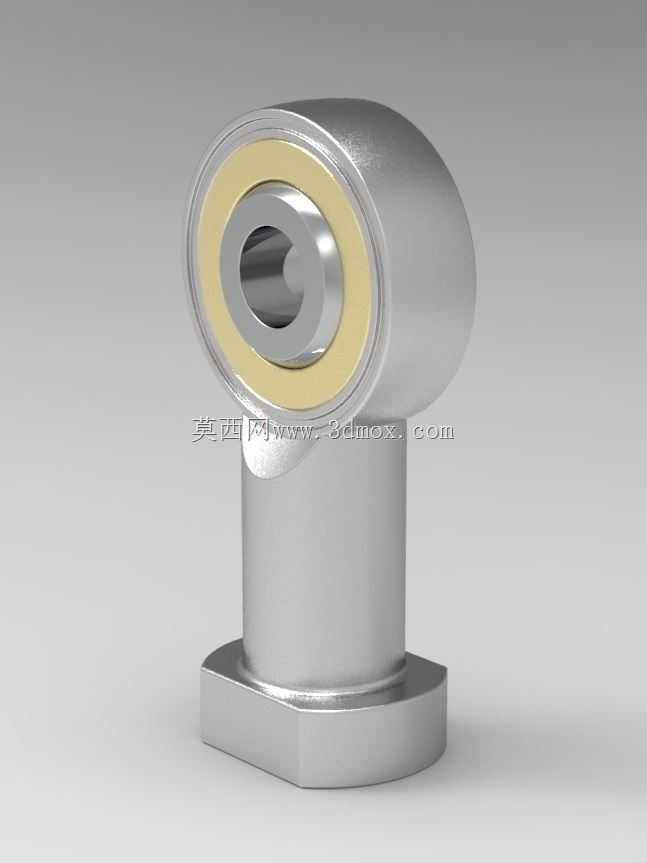

该铰接连接件广泛应用于工业自动化连杆机构、液压油缸杆端连接、工程机械操纵拉杆、轻工设备传动摆臂等需要实现小角度偏转与往复摆动的传动场景中，核心作用是在两个存在相对角度偏移的传动部件之间传递轴向推拉力，同时补偿安装过程中产生的同轴度误差，抵消设备运行时的径向窜动与角度偏转应力，避免刚性连接带来的部件变形、焊缝开裂或者轴件断裂问题。从功能特性来看，该部件内置自润滑关节衬层，铰接转动部位无需额外加装润滑管路即可实现低阻尼摆动，衬层与金属外圈的过盈配合设计可以保证长期往复摆动下无松旷间隙，下部带六角安装基座的杆身可以直接嵌入对应安装位的卡槽内，通过端面压紧或者螺纹锁固即可完成固定，上部的铰接内孔可以通过销轴与对应连杆端实现铰接，整体结构可以同时承受径向载荷与一定范围的轴向偏载，适配多方向的受力工况。在设计思路上，该部件采用一体化杆身与六角基座的结构，摒弃了传统分体式杆端关节轴承需要额外焊接安装座的工序，减少了装配环节的焊接变形风险；上部轴承外圈采用圆弧过渡的流线型外形，避免棱角位置的应力集中，在承受冲击载荷时可以将应力均匀分散到整个杆身截面，铰接内孔与衬层的配合公差选取过渡配合区间，既保证转动时无卡滞，又不会因间隙过大产生传动冲击；六角基座的厚度与杆身直径按照等强度原则设计，保证基座安装面的承压能力与杆身的抗拉强度匹配，不会出现基座压溃或者杆身断裂的强度失衡问题。从安装边界来看，下部六角基座的对边尺寸适配常规标准紧固件的锁紧空间，安装时预留的扳手操作空间与常规六角螺栓的操作要求一致，上部铰接部位的外圈直径满足摆动时的最小避让半径要求，在设计配套安装位时，仅需要预留对应直径的环形避让空间，即可保证部件在最大偏转角度下不与周边结构发生干涉；铰接内孔的孔径与通用标准销轴尺寸适配，无需单独定制非标销轴即可完成装配，整体安装流程简洁，适配多数常规传动机构的安装空间要求，可直接替换同规格的传统杆端关节部件，无需对原有设备结构做大幅改动。
