工业级1400型旋风分离除尘装置结构设计

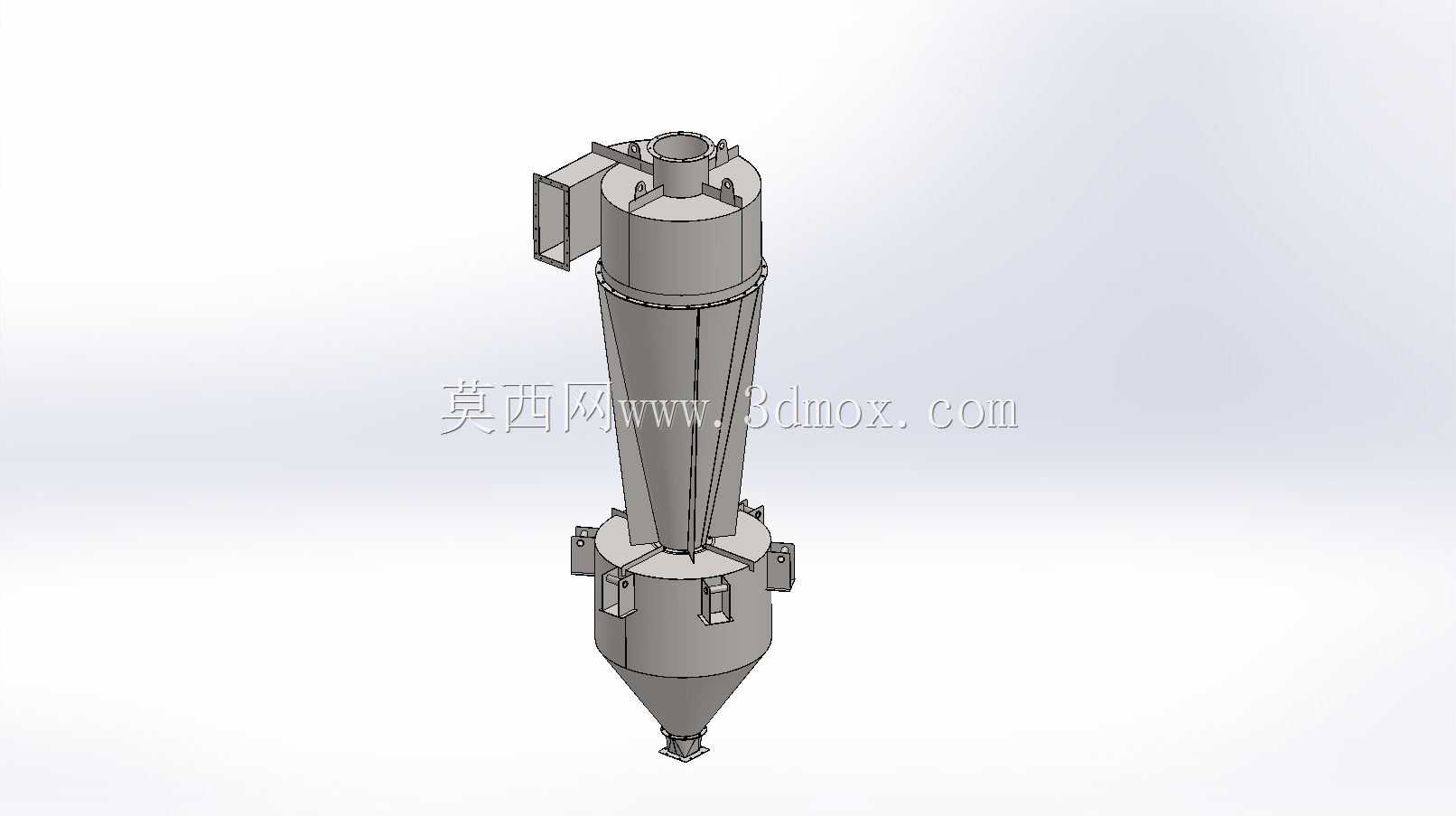

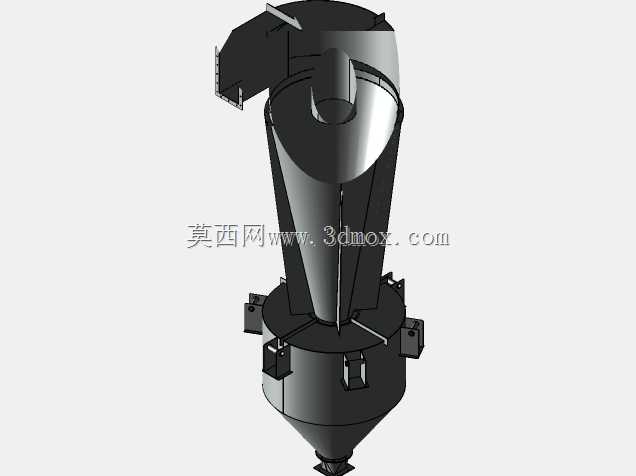

这款1400型旋风分离装置主要面向工业粉尘治理、生产尾气净化、物料气力输送分选等场景，广泛应用于木工加工车间、矿山破碎生产线、粮食加工输送线、燃煤锅炉尾气预处理、金属打磨工位等存在含尘气体处理需求的工业场景，可作为多级除尘系统的前置预处理单元，也可单独用于大颗粒粉尘的初级分离作业，有效降低后续精过滤单元的工作负荷，延长滤材使用寿命。设备核心工作原理依托离心沉降效应，含尘气体从设备上部的切向进风口进入筒体内部后，会沿筒壁形成高速旋转的外旋流，在旋转过程中密度远大于气体的固体粉尘颗粒会在离心力作用下被甩向筒体内壁，与壁面接触后失去动能，在重力作用下沿壁面滑落至下部的集灰锥斗，完成气固分离后的洁净气体会在筒体中心形成向上的内旋流，从顶部的排气口引出，整个分离过程无需依托过滤滤材，运行阻力低，无耗材损耗，日常维护成本极低。在结构设计层面，该装置采用经典的上圆下锥立式结构，上部筒体段为主要离心分离区域，切向进风口采用渐扩式截面设计，可降低气体进入筒体时的局部紊流，保证流场稳定；顶部设置的导流内筒可有效避免进风气流短路直接从排气口溢出，提升分离效率；下部锥段采用渐缩式结构，随着锥段直径缩小，外旋流的旋转半径不断减小，离心力持续提升，可对夹带的细颗粒粉尘进行二次分离，同时锥段壁面的倾斜角度经过优化，可保证滑落的粉尘顺利进入底部集灰腔，避免粉尘在锥段架桥堆积。设备下部设置多组快开式检修卡扣与法兰连接位，方便日常清理积灰与内部检修，侧面预留的安装支耳可匹配支架固定、平台架设等多种安装方式，安装时需保证设备整体垂直度偏差不超过千分之五，避免内部流场偏移影响分离效率；进风口与出风口均采用标准法兰接口，可直接对接工业通风管道，底部排灰口可对接卸灰阀、集灰桶等配套部件，适配不同产线的安装布局需求。该设备针对10μm以上的固体颗粒分离效率可达90%以上，可处理最高温度不超过250摄氏度的含尘气体，在处理高浓度、大颗粒含尘气体时具备稳定的工作表现，无运动运行部件，运行过程无额外动力消耗，仅需匹配对应风量的引风设备即可投入使用，长期运行可靠性强，适合各类工业场景的粉尘预处理与粗分离作业。
