消失模铸造用模塑箱振动台结构设计

该振动台专为消失模铸造生产环节设计，主要应用于干砂埋模造型工序，是消失模铸造生产线中承担砂料振实功能的核心工装设备。在消失模铸造的实际生产流程中，泡沫模样放置于砂箱内填入干砂后，需要通过可控的振动作用让干砂在模样周围均匀流动、填充紧实，避免模样变形同时保证砂型具备足够的紧实度，防止后续浇注过程中出现塌箱、粘砂、铸件尺寸偏差等质量问题，这款振动台正是匹配该工序需求开发的专用设备。

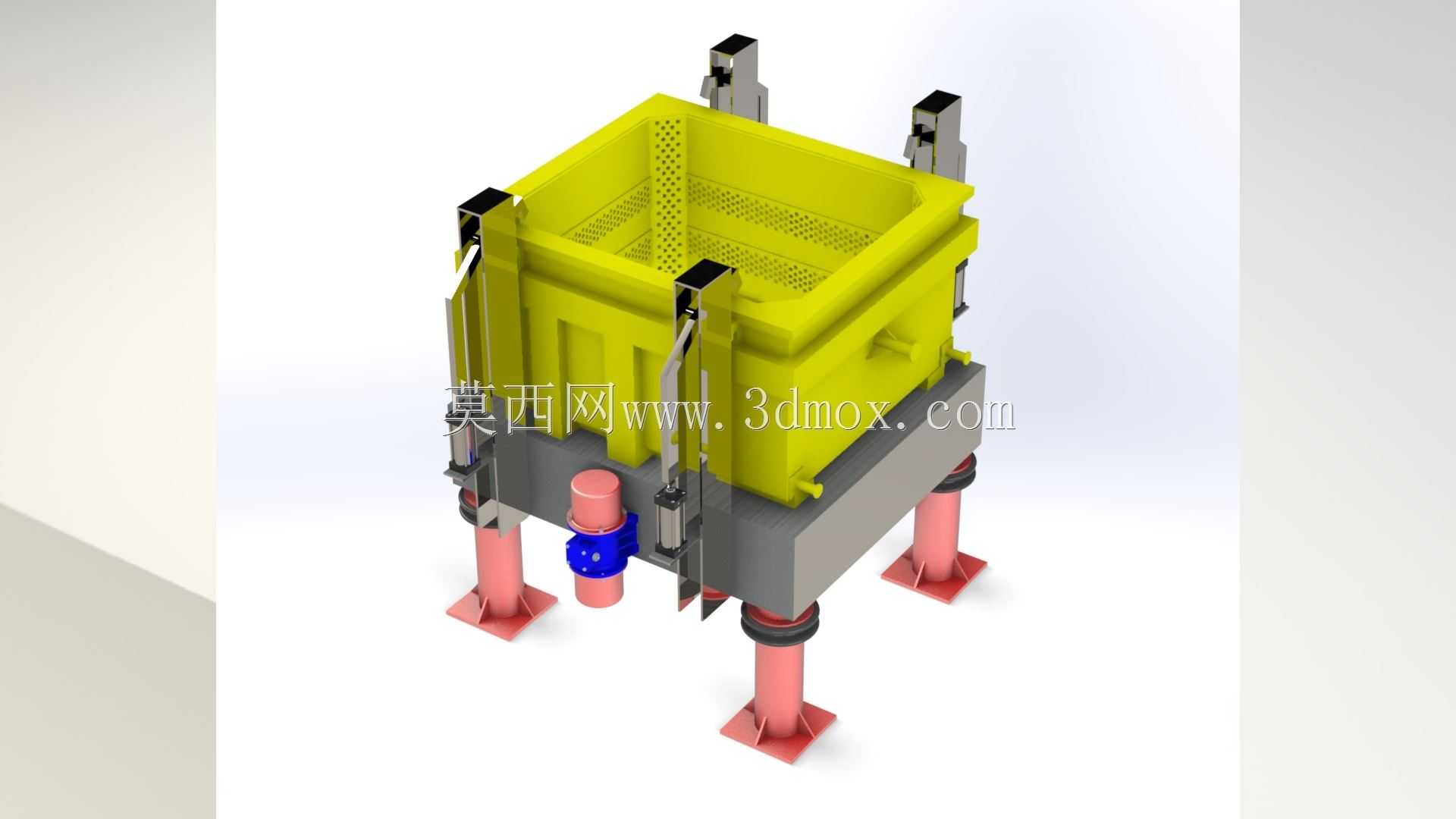

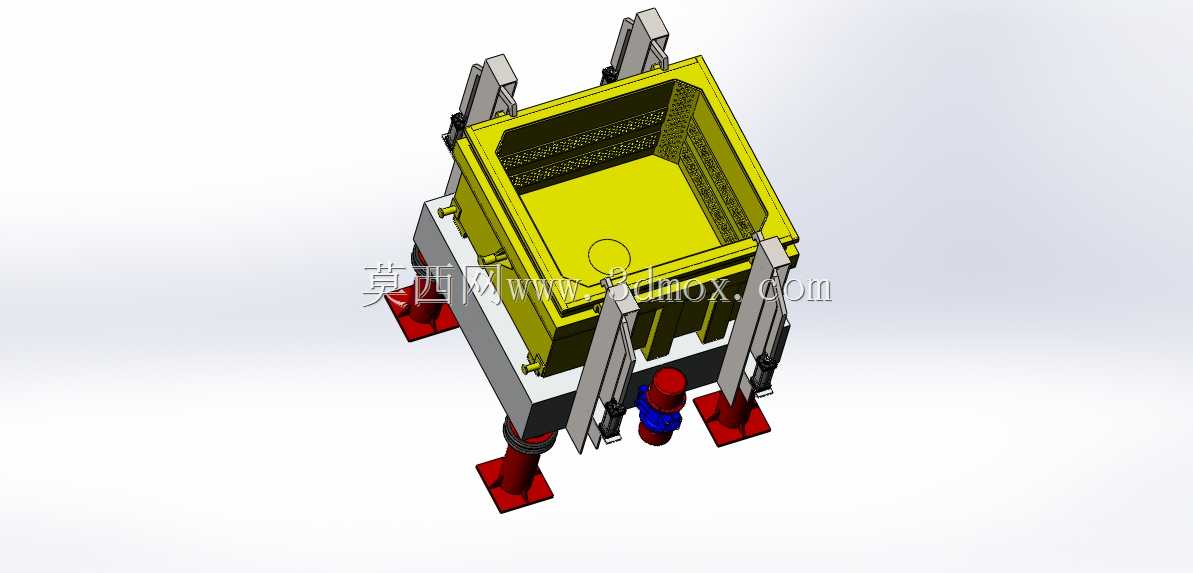

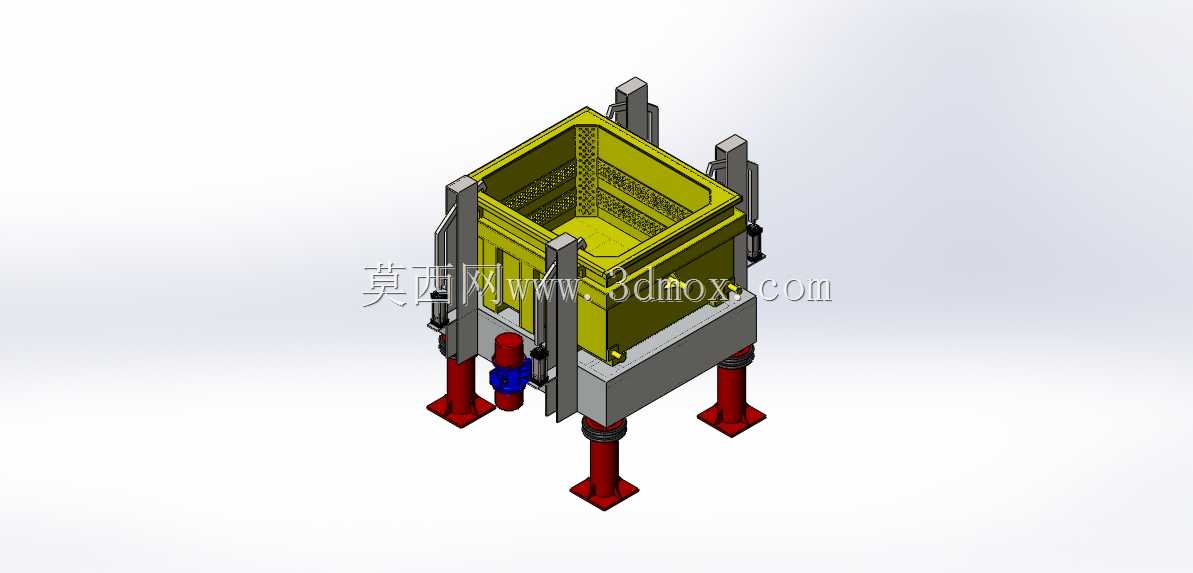

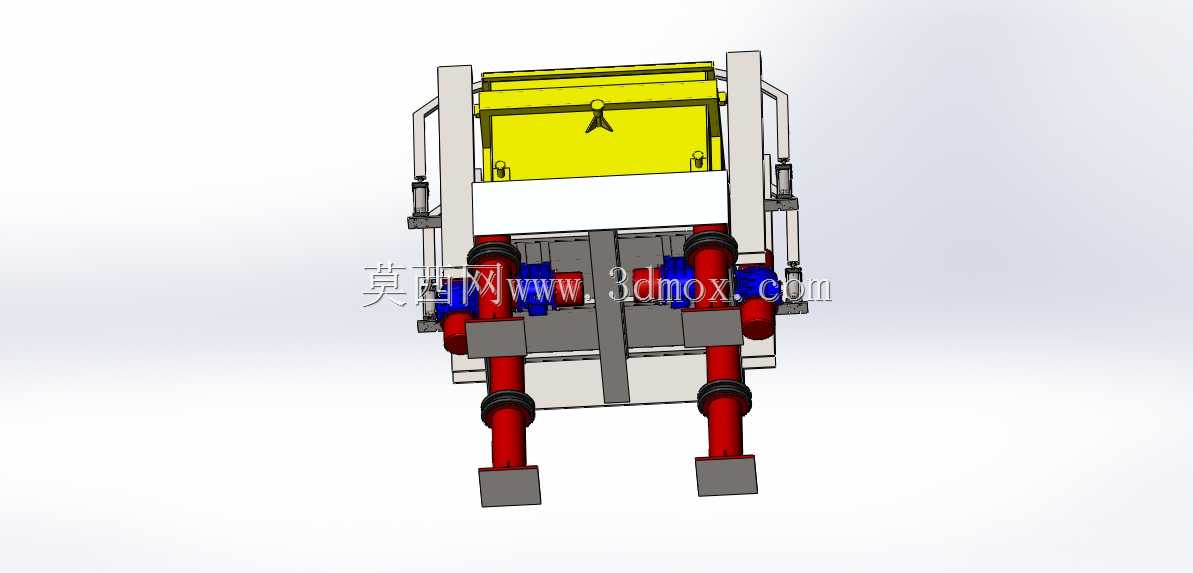

从功能特性来看，设备采用四组带减震底座的支撑立柱作为承载结构，立柱底部设置方形安装脚板，可通过膨胀螺栓与车间混凝土地面牢固固定，有效抵消振动作业时产生的横向与纵向窜动，降低振动传递对周边设备的影响。振动源设置于台体底部中心位置，搭配竖向导向结构保证振动力垂直向上传递，让砂箱内不同位置的干砂获得均匀的振实效果，避免局部紧实度不足的问题。台体上方设置四组可快速锁紧的夹持机构，作业时可将模塑箱牢牢固定在台面上，防止振动过程中砂箱移位、偏移，保证振实作业的稳定性。

设计思路上，整体采用框架式承载结构，台面尺寸匹配消失模铸造常用的中型模塑箱安装边界，夹持机构的开合行程可适配一定范围内不同规格的砂箱，提升设备的通用性。支撑立柱与台体之间设置减震缓冲元件，既可以保证振动能量集中作用于台面上的砂箱，提升振实效率，又能避免刚性连接带来的结构疲劳损伤，延长设备使用寿命。底部振动单元采用模块化设计，日常维护时可单独拆解检修，无需整体拆解台体，降低产线运维的时间成本。

安装边界方面，设备底部支撑脚的安装孔位按照标准工业厂房地基承载要求设计，安装时需保证台面水平度偏差控制在允许范围内，避免振动时出现偏载。设备整体高度适配消失模铸造生产线的辊道输送高度，可直接衔接造型段的输送辊道，完成砂箱上料、振实、下料的连续作业，无需额外配置转接升降机构，适配多数中小批量消失模铸造车间的产线布局需求。作业过程中振动参数可根据砂料粒度、模样结构复杂度进行适配调整，针对复杂内腔的模样可采用多段不同频率的振动模式，保证干砂能够充分填充到模样的狭窄内腔位置，避免出现填砂空洞导致的铸件报废问题。
