重载六轴工业机械臂结构设计

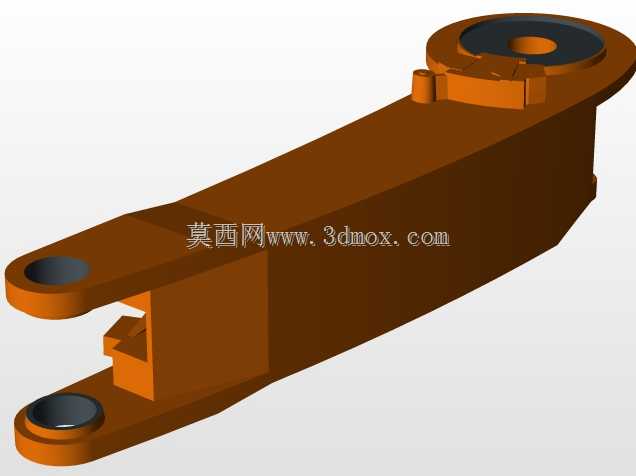

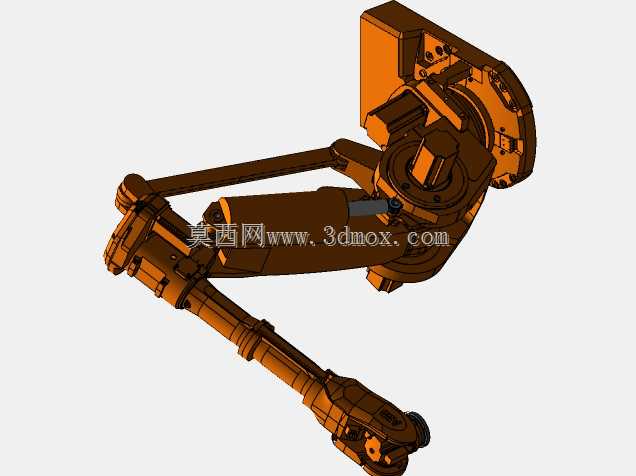

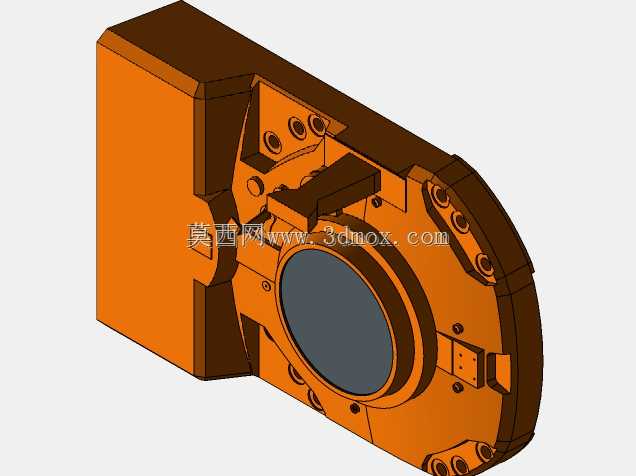

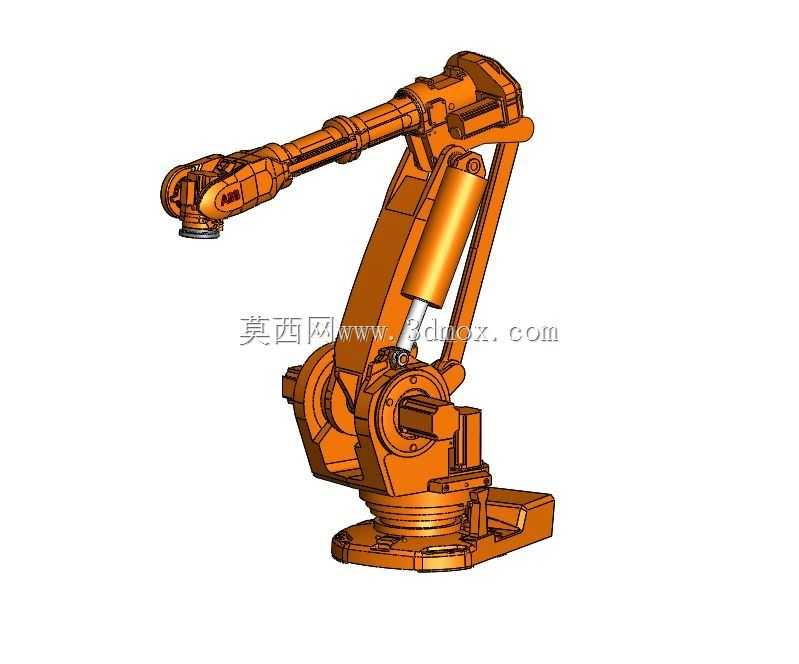

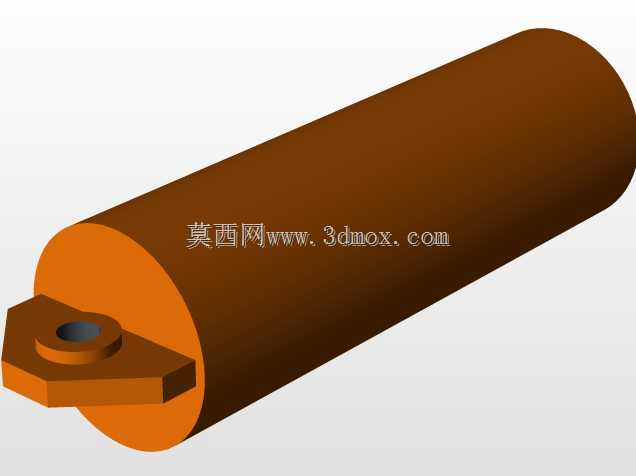

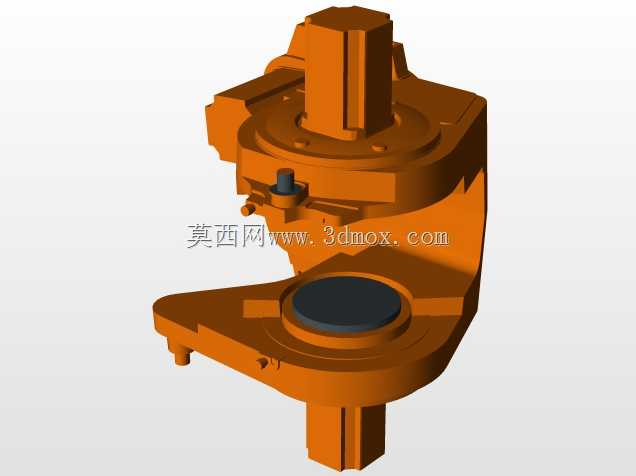

这款重载六轴机械臂主要面向高负载工业作业场景，可广泛应用于汽车制造车间的白车身焊装点焊、重型零部件搬运码垛、大型铸件的上下料转运、建材行业的重型板材抓取移位，以及物流仓储领域的整吨级货箱堆垛作业，能够在高温、高粉尘、高油污的严苛工业环境下长期稳定运行，替代人工完成重复性高、负载强度大、存在安全风险的重体力工位作业。从功能特性来看，该机械臂采用六轴串联关节构型，六个关节均配置独立的伺服驱动与高精度减速机构，末端可实现空间内任意角度的姿态调整，作业覆盖范围可达3.1米，末端额定负载能力达到130kg，重复定位精度控制在±0.1mm以内，既能够满足大作业半径下的重载搬运需求，也可以适配焊接、涂胶等对轨迹精度有较高要求的工艺场景。在设计思路上，整机采用铸钢底座搭配高强度铝合金臂身的组合结构，底座部分通过加厚加强筋设计提升整体刚性，可承受大负载作业时的倾覆力矩与动态冲击，臂身部分通过拓扑优化去除非承载区域的冗余材料，在保证结构强度的前提下尽可能降低臂体自重，减少关节驱动的负载损耗，提升运动响应速度；关节处采用集成式管线包设计，将动力线缆、信号线缆、气路管路全部内置在臂体内部，避免作业过程中线缆与周边设备、工件发生剐蹭缠绕，提升设备运行的可靠性与外观整洁度；大臂与小臂的驱动油缸采用后置式布局，平衡臂体重心分布，降低高速运动时的惯性冲击，提升运动过程的平稳性。在外形尺寸与安装边界方面，该机械臂底座采用方形法兰安装结构，安装固定孔位按照重载工业设备标准设计，需要匹配预埋地脚螺栓的混凝土地面或加厚钢结构安装平台，安装平面的平面度公差需控制在0.2mm以内，避免底座安装应力导致关节运行卡滞；整机直立安装状态下的最大回转半径为1.6米，现场布局时需要在机械臂周边预留不小于0.8米的安全维护通道，同时在作业半径范围内设置安全防护围栏与光栅检测装置，避免人员误入作业区间发生安全事故；臂体完全收拢状态下的垂直高度为2.2米，水平伸展状态下的最大前伸距离为3.1米，末端法兰采用标准工业接口，可快速适配夹爪、焊枪、吸盘、打磨头等不同工艺的末端执行器，无需对臂体结构进行二次改造即可快速切换作业工位，适配多品种小批量的柔性生产需求。
