HB13款斯特林动力装置结构设计

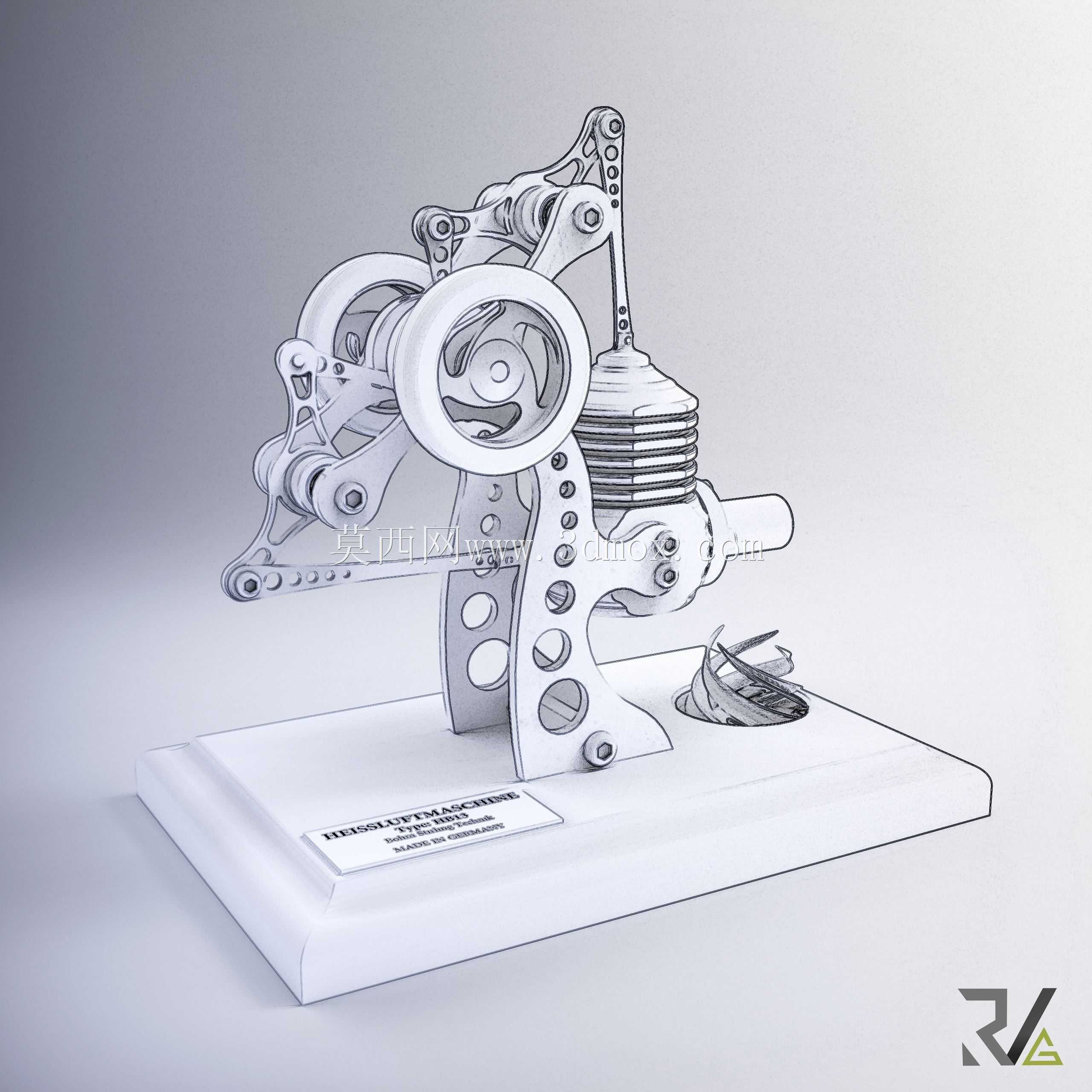

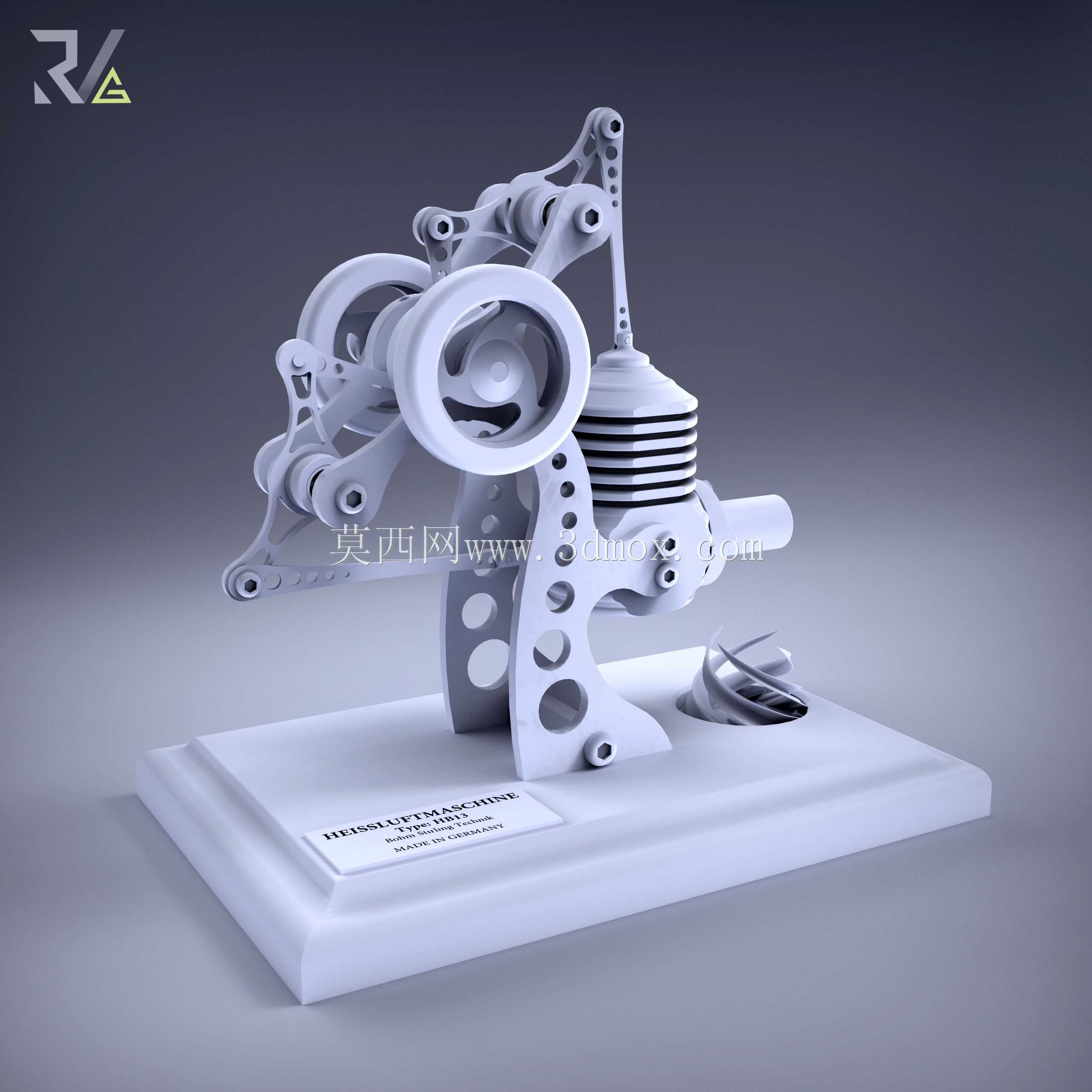

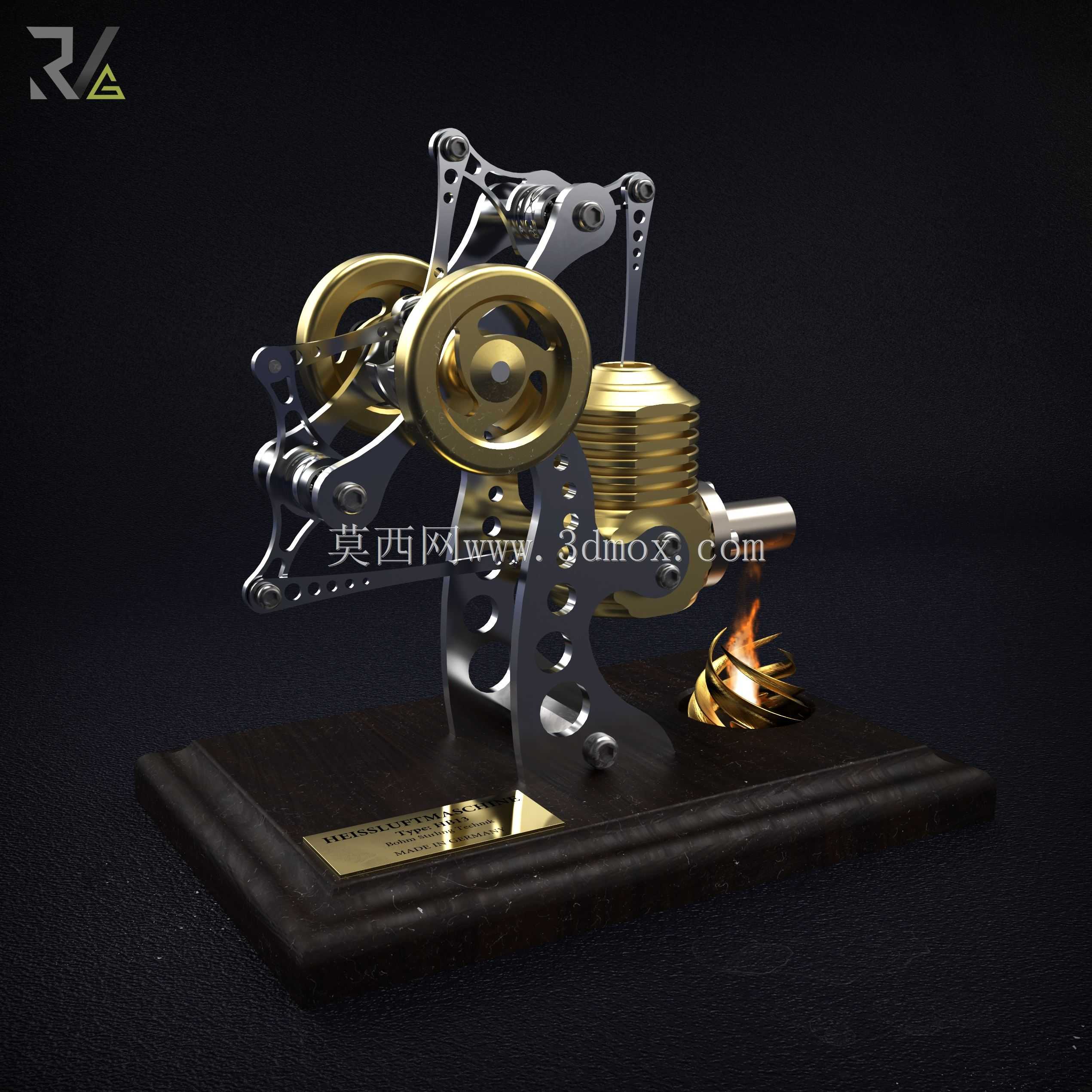

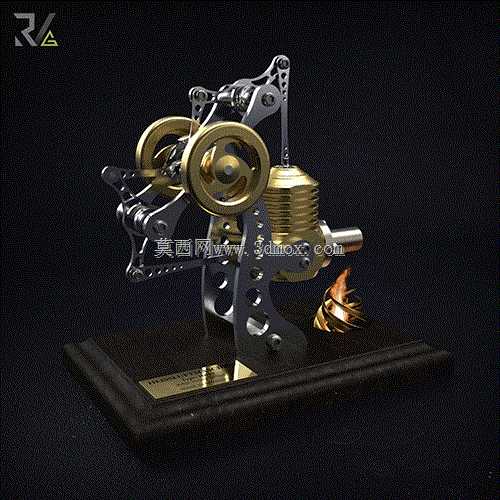

这款斯特林动力装置属于外燃式热力机械范畴，在民用科普展示、小型动力演示、教学实验场景中有着广泛的应用空间：在科教领域，它可作为高校工程热力学课程的具象演示教具，帮助学生直观理解外燃循环的能量转换逻辑，打破课本知识的抽象壁垒；在文创展示领域，搭配金属质感的外观处理后，可作为工业风陈设摆件，应用于科技展馆、创客空间的场景布置，传递精密机械的独特美感；在小型动力验证场景中，它可作为低功率外燃动力的测试载体，适配多种低热值热源的动力输出验证，为小型分布式能源装置的研发提供基础参照。从实际用途来看，该装置通过封闭腔体内的工质受热膨胀、遇冷收缩的循环过程，将外部热源的热能持续转化为曲轴旋转的机械能，整个运行过程无进气排气的爆震声响，运转平顺性远优于同尺寸的内燃动力装置，且对热源类型的适配性极强，无论是明火加热、工业余热还是聚焦太阳能都可驱动其运转。从功能特性来看，该装置采用双飞轮对称布局，能够有效抵消曲轴运转过程中的往复惯性力，降低运行时的振动幅度，提升动力输出的平顺性；活塞与气缸部位采用精密间隙配合设计，无需额外的密封件即可保证工质循环的密封性，减少了运行过程中的摩擦损耗，延长了装置的无维护运行周期；连杆机构采用镂空轻量化设计，在保证结构强度的前提下降低了运动部件的整体质量，减少了动力传递过程中的惯性损耗，提升了能量转换效率。从设计思路来看，整体采用立式布局，将加热气缸、动力输出曲轴、传动连杆、配重飞轮整合在一体化金属支架上，支架底部预留了平整的安装基面，可直接固定在展示台架或测试基座上，无需额外设计适配夹具；加热端的气缸采用外露式散热鳍片结构，能够加快冷端工质的散热速度，拉大冷热端的温度差，提升循环的热效率；传动部位的铰接点均采用销轴定位结构，装配过程中可快速调整配合间隙，兼顾了装配便捷性与长期运行的耐磨需求。从外形尺寸与安装边界来看，该装置整体为长方体构型，底部基座的长宽尺寸适配常规展示台的摆放空间，整体高度控制在桌面级设备的合理区间，不会遮挡后方的展示内容；安装基面预留了标准的固定孔位，孔位间距符合小型动力实验台的通用安装规范，可直接与现有测试台架快速对接；运动部件的旋转外轮廓与支架外壳保留了足够的安全间隙，运行过程中不会出现部件剐蹭外壳的问题，同时也为外部加装安全防护罩预留了充足的安装空间，适配不同场景的安全防护需求。
