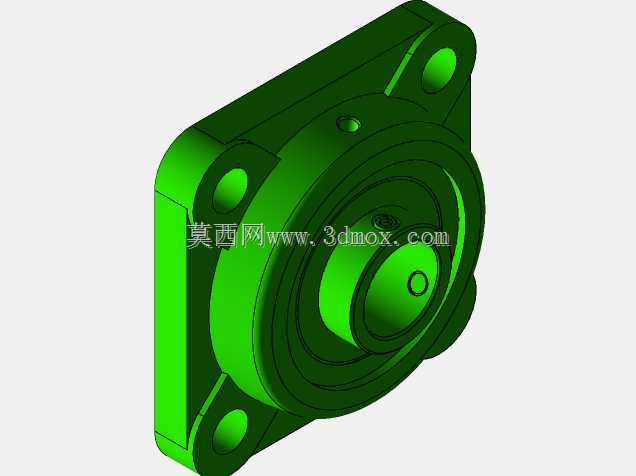

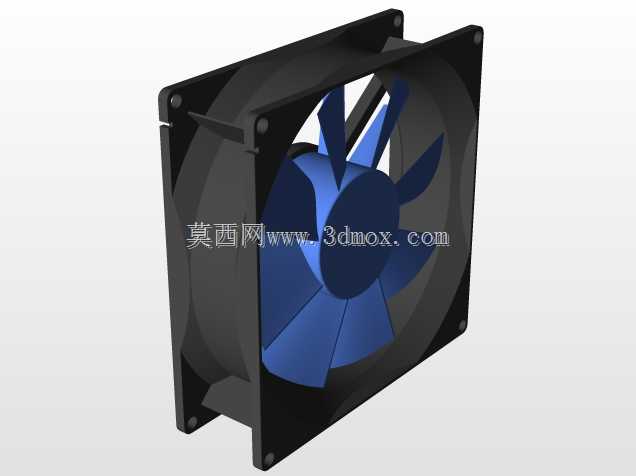

磁驱发电机实验样机带传动测试台架

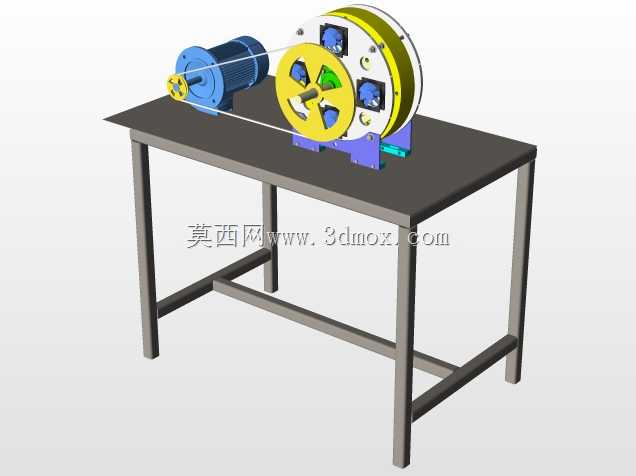

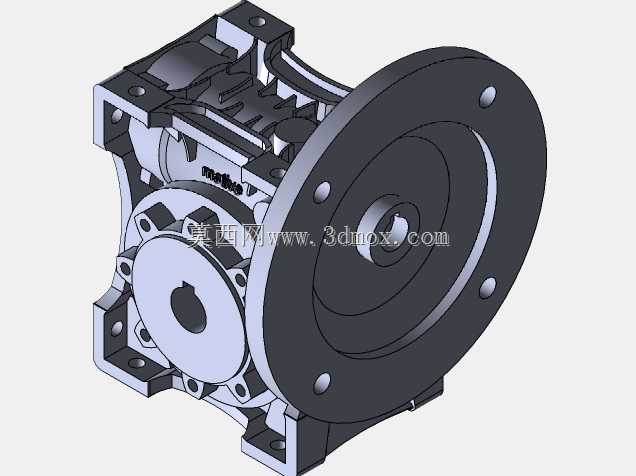

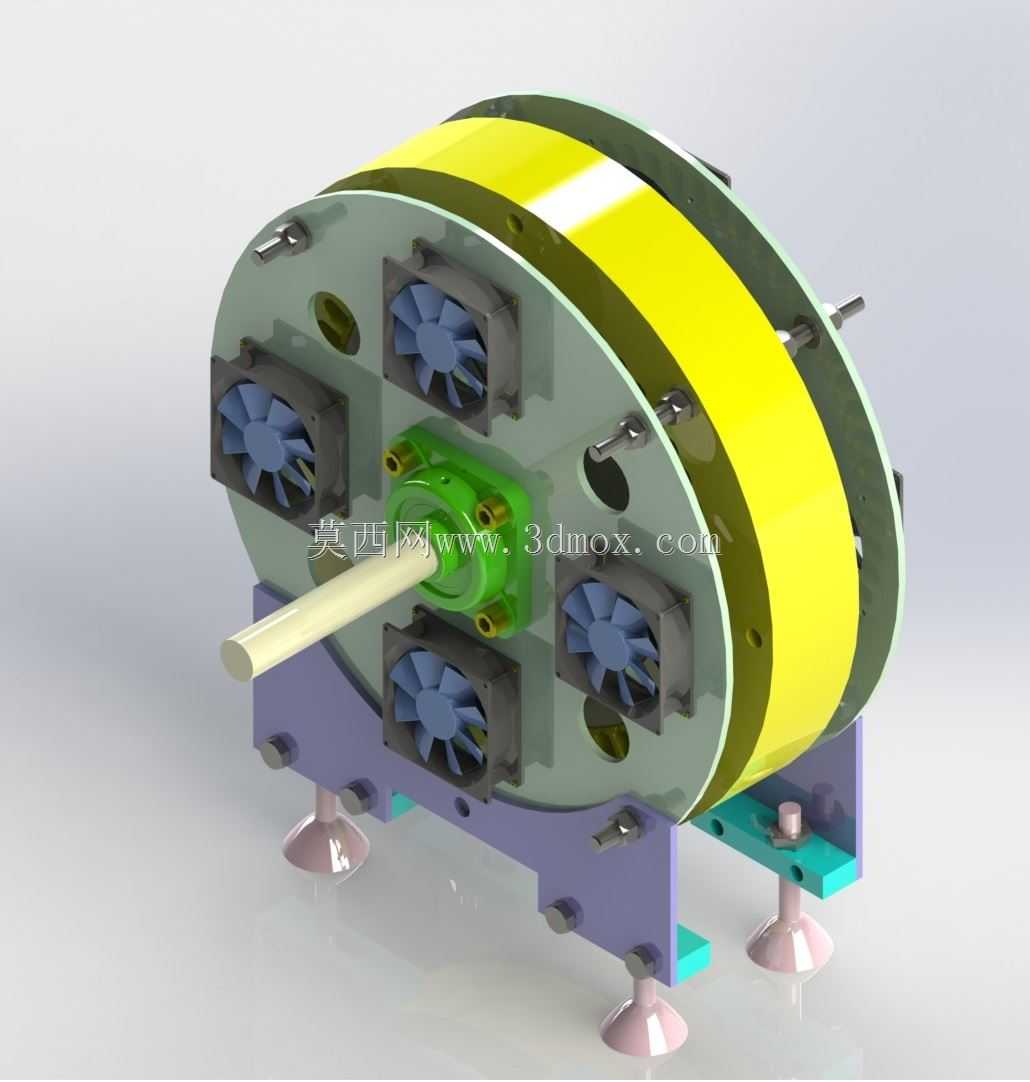

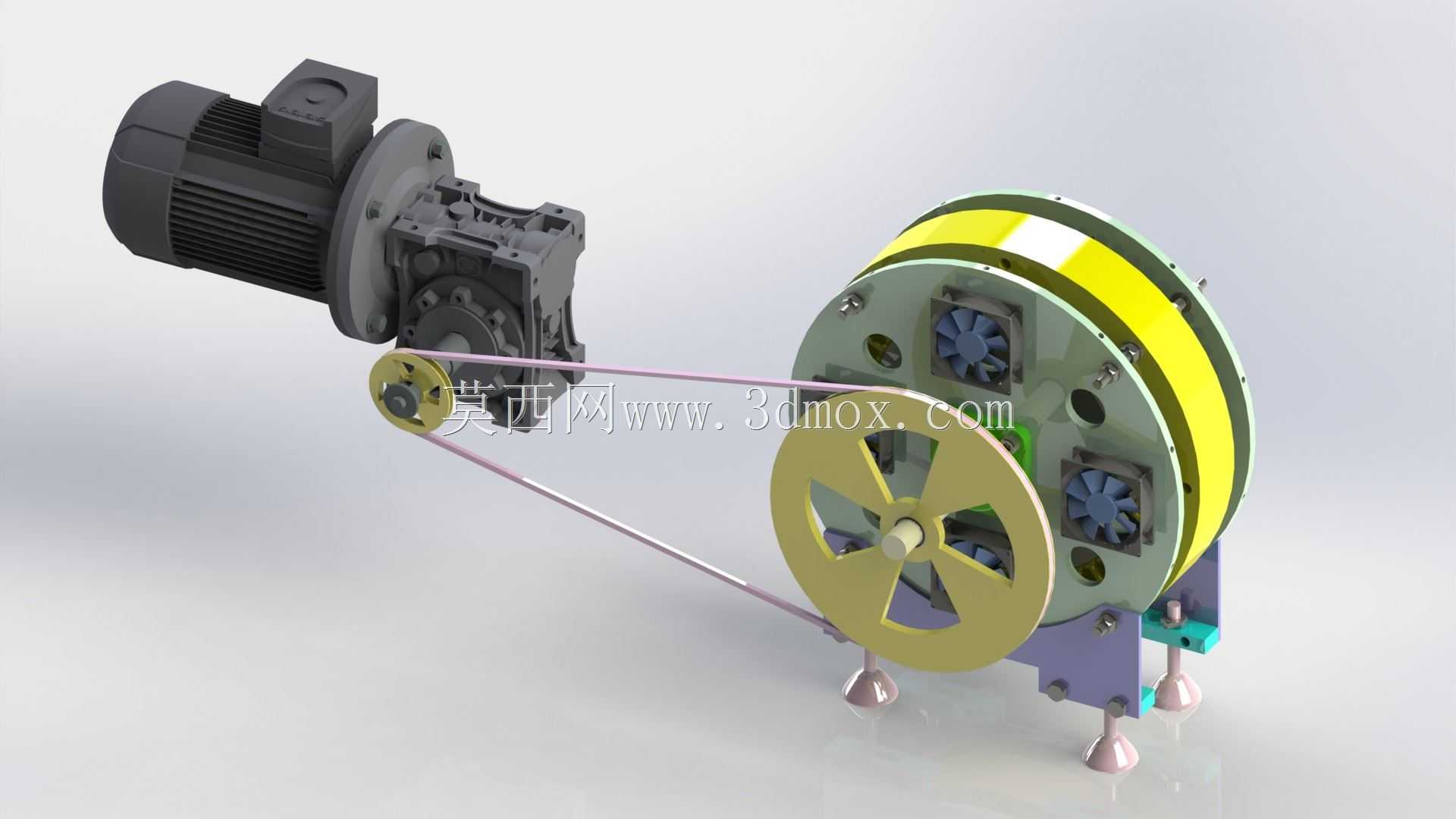

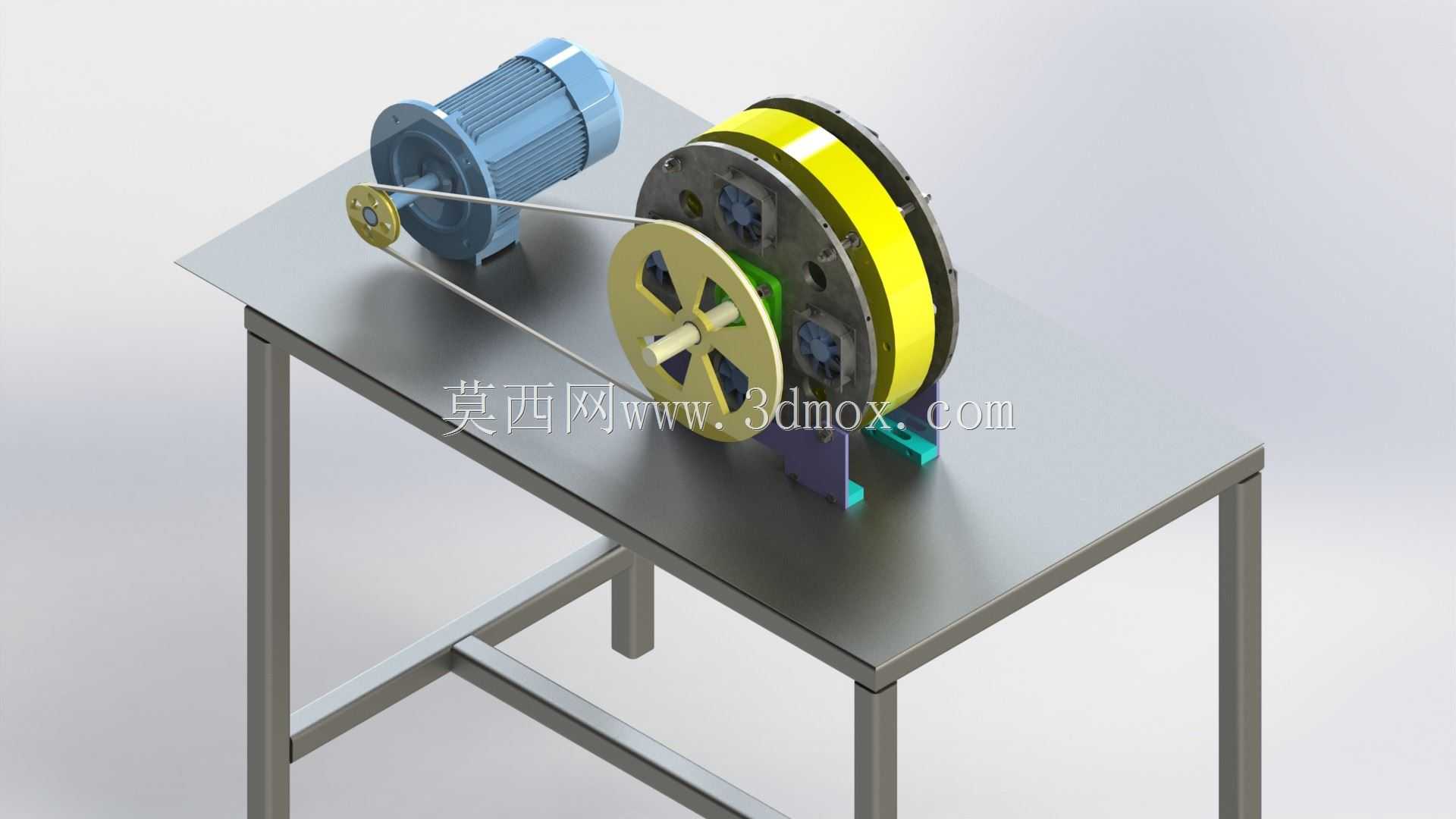

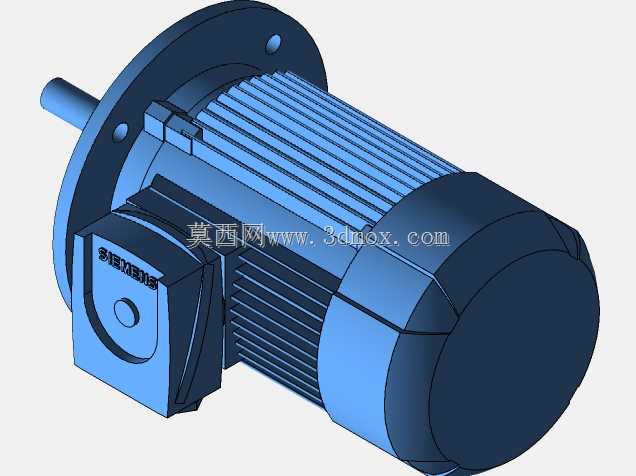

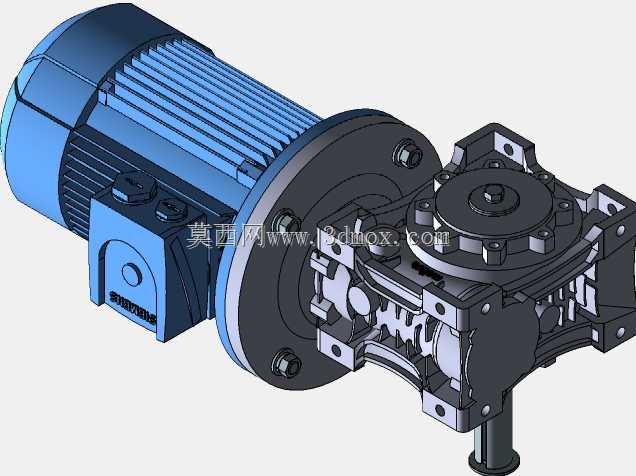

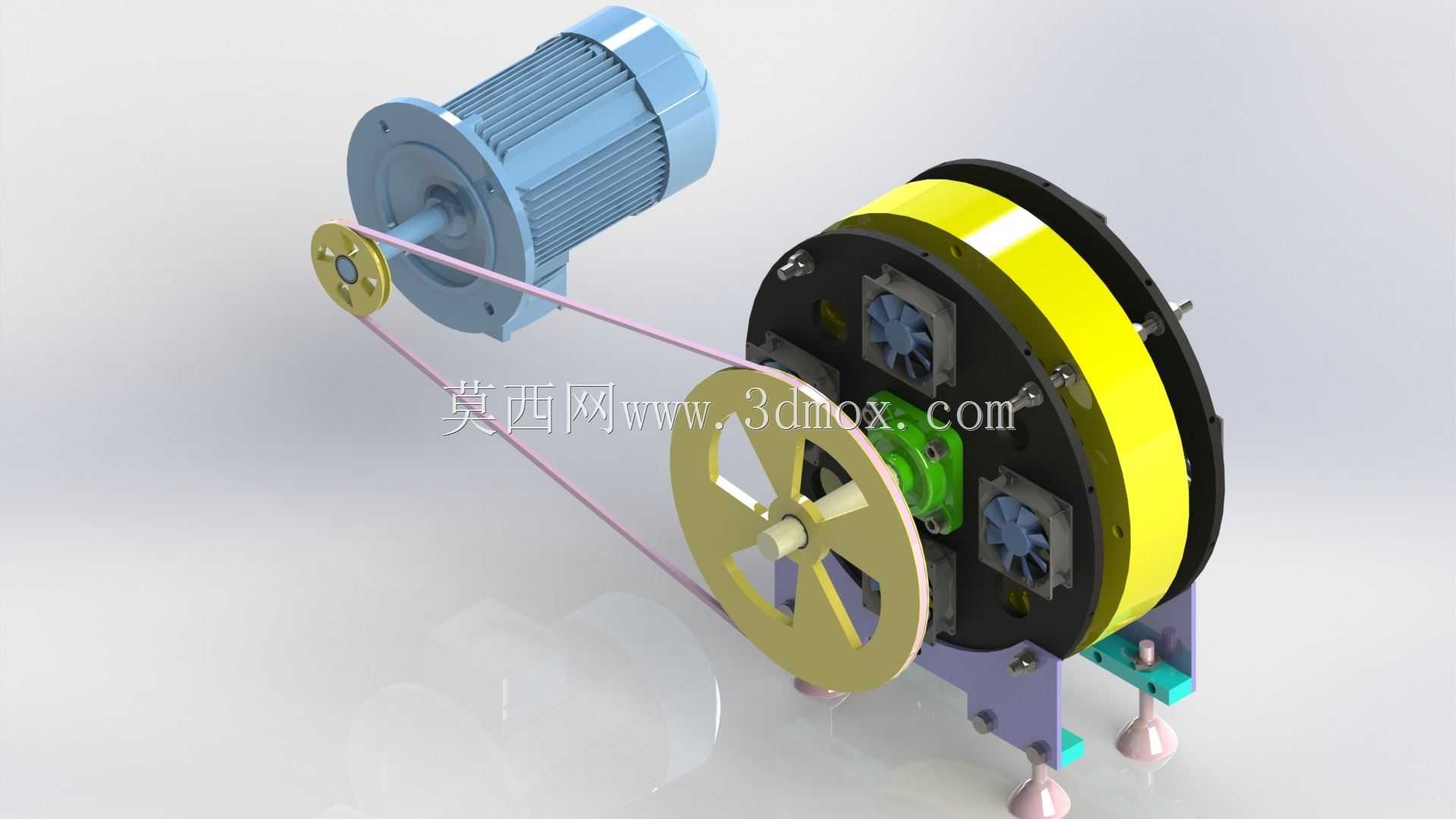

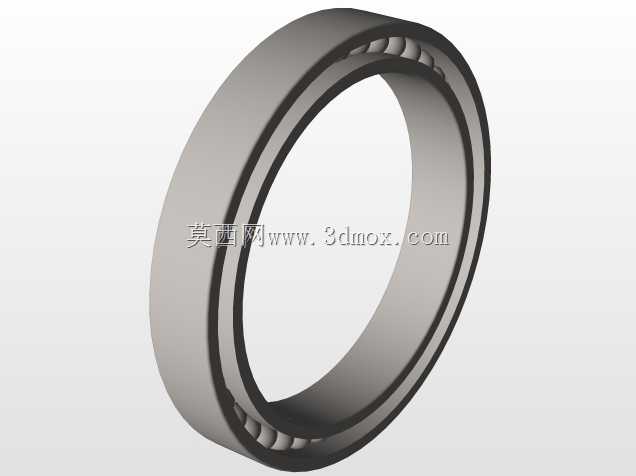

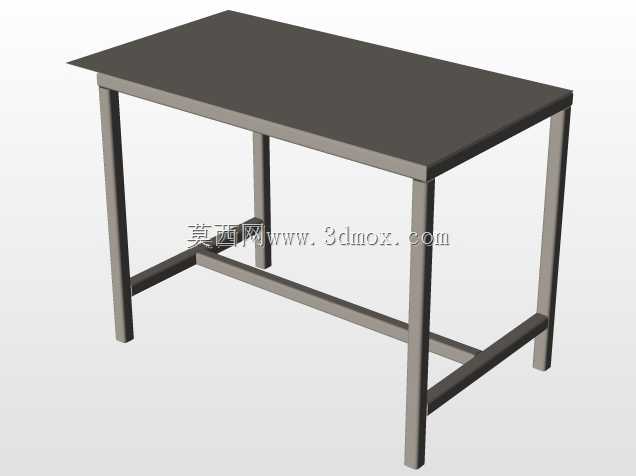

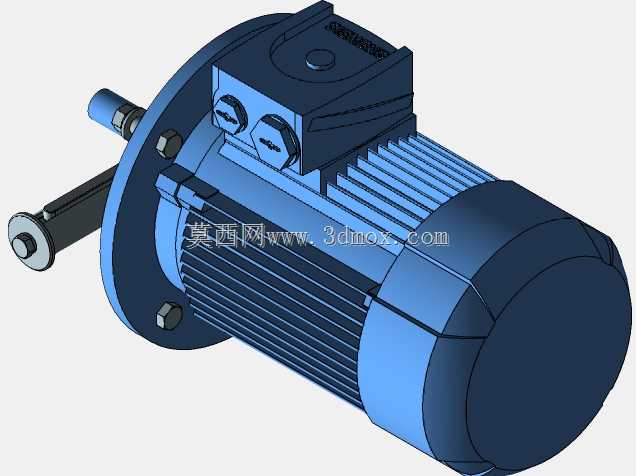

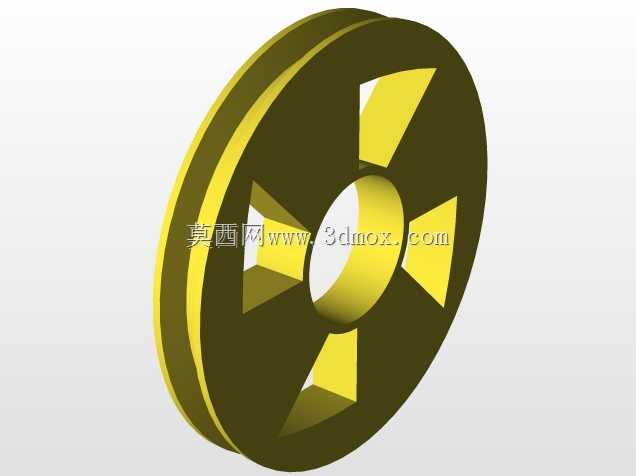

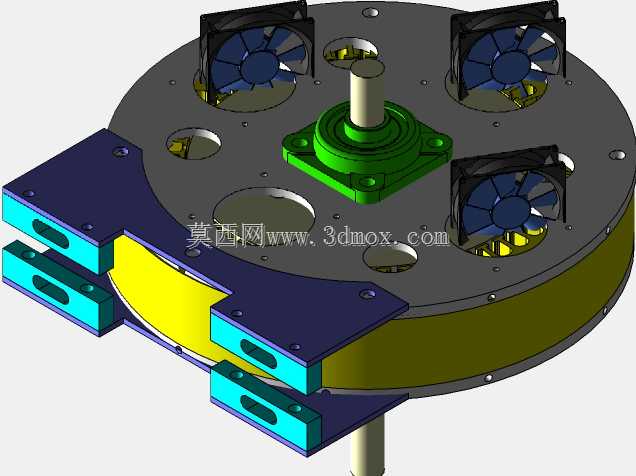

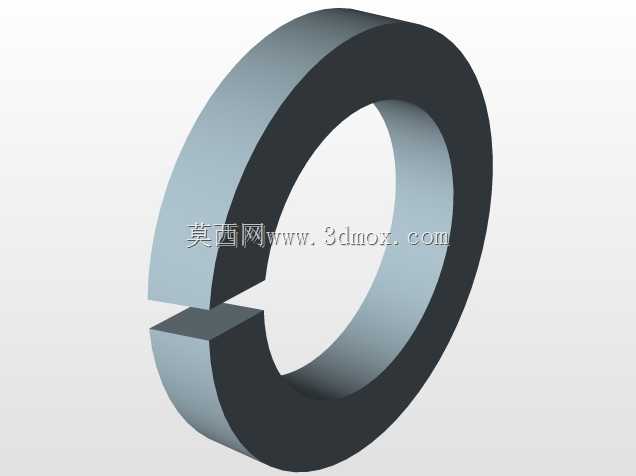

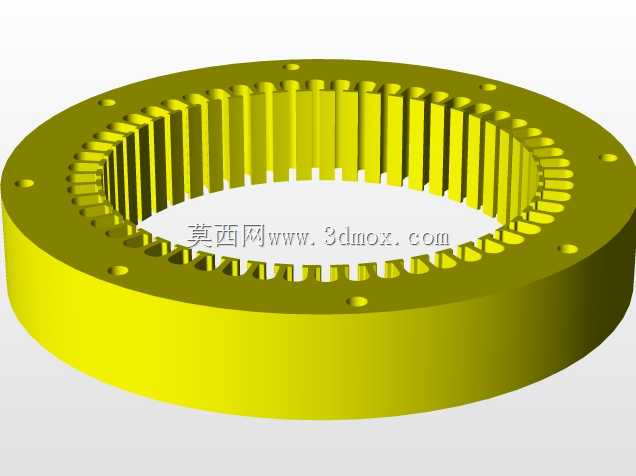

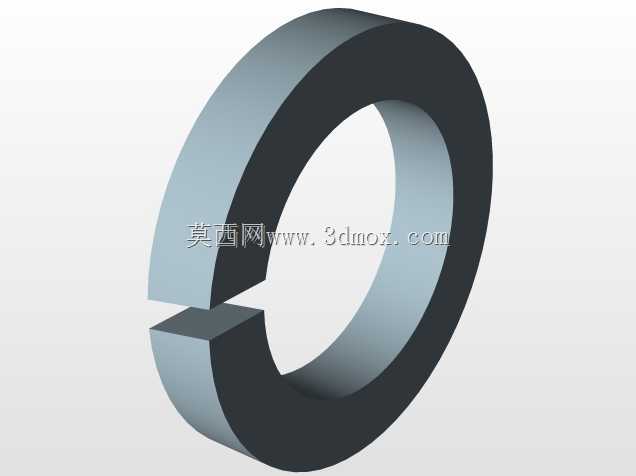

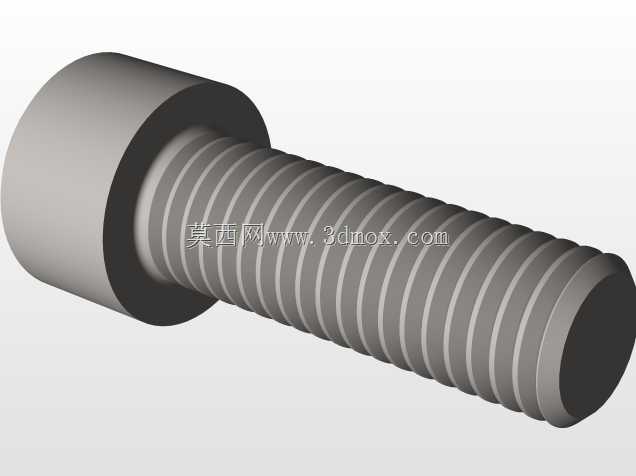

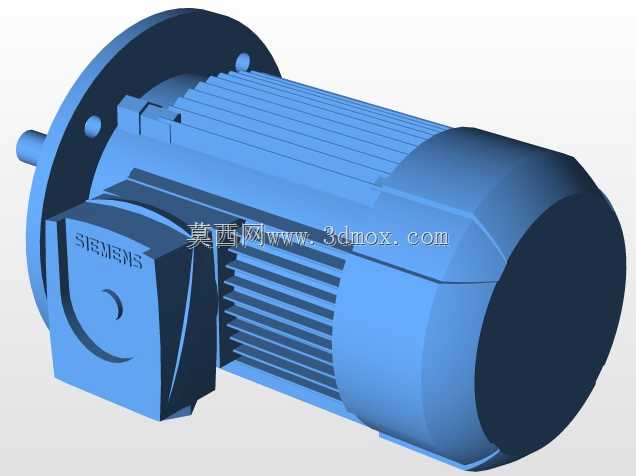

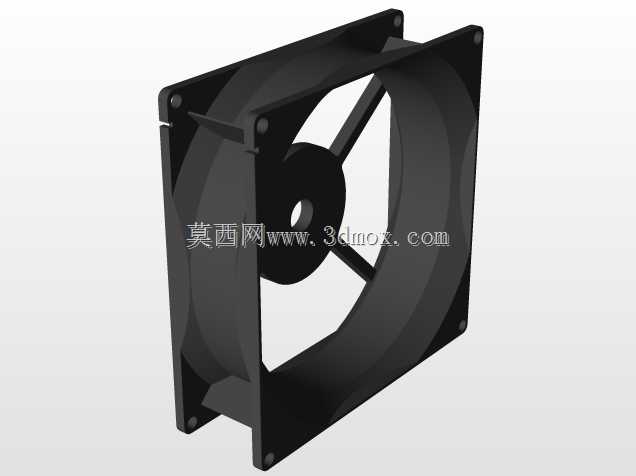

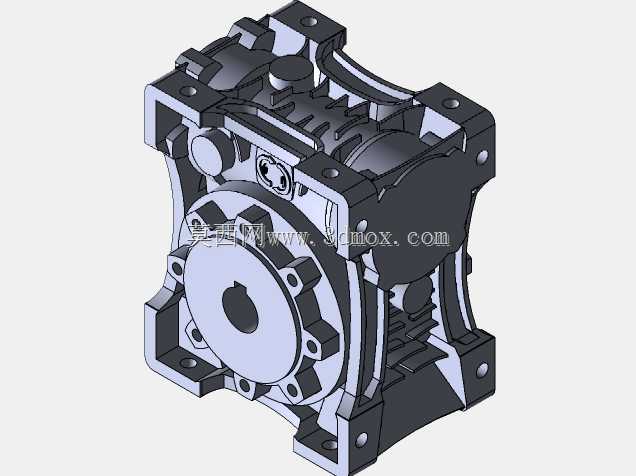

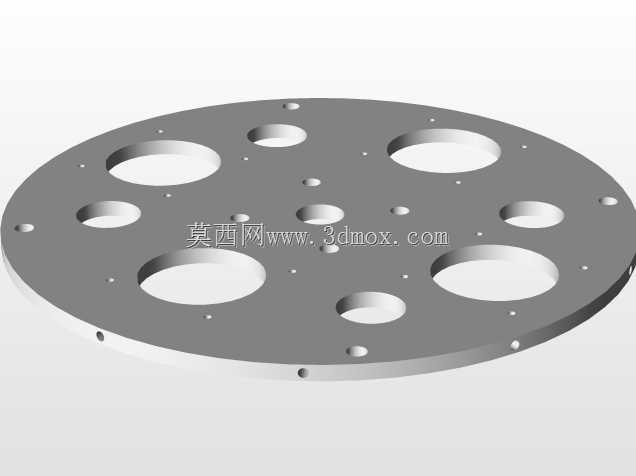

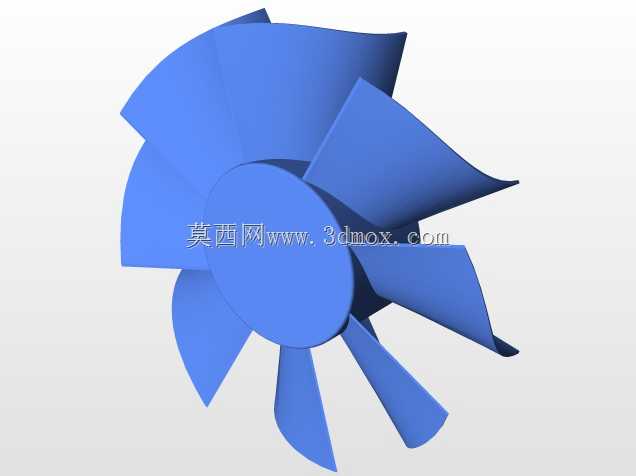

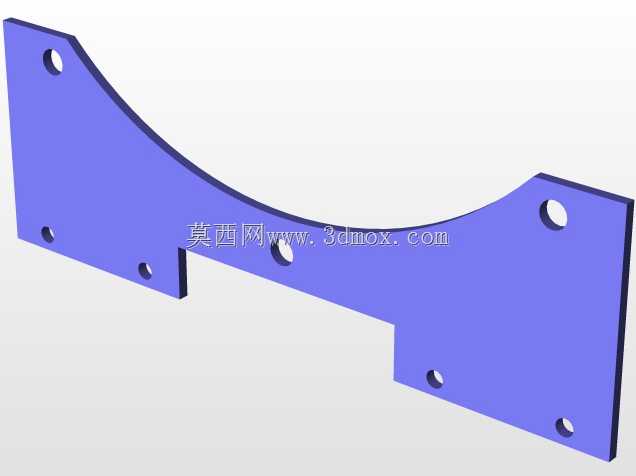

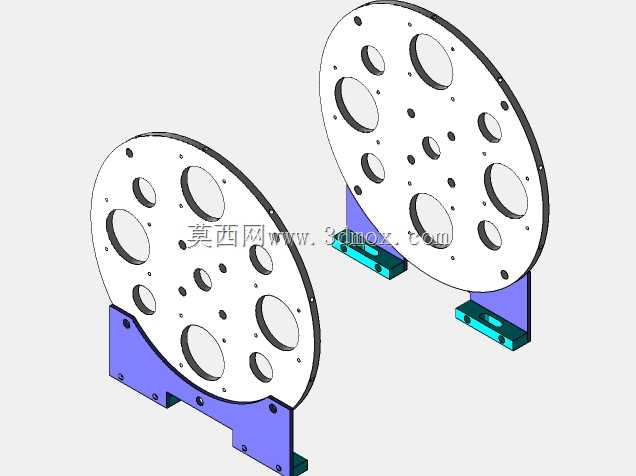

该磁驱发电机实验测试装置主要面向新能源发电技术验证、磁能转换机理研究、小型离网发电方案开发等应用场景，可用于高校新能源专业教学实验、科研院所磁电转换技术攻关、小型分布式发电设备前期研发测试环节，为磁驱动发电技术的参数验证、结构优化、性能标定提供可靠的实体测试载体。装置整体采用台架式布局，核心发电单元与驱动单元统一安装在金属方管焊接成型的工作台面上，台面采用平整冷轧钢板加工，保证各部件安装基准统一，运行过程中无额外形变干扰测试数据。驱动端采用常规卧式驱动电机作为动力输入源，通过两级带传动结构将动力传递至磁发电主体，带传动结构自带过载缓冲特性，可避免启动瞬间的冲击载荷损伤磁组结构，同时带轮的直径配比可灵活调整输入转速，适配不同转速下的发电性能测试需求。核心磁发电单元采用盘式结构设计，环形磁钢组沿转子圆周方向均匀排布，磁钢固定座采用非导磁材料加工，避免磁路出现额外漏磁损耗，转子与定子之间保留均匀的气隙间隙，保证转动过程中无摩擦阻力，同时最大化磁通量切割效率。端盖部位预留了多组绕组安装位，可根据测试需求调整绕组匝数、绕线方式，验证不同绕组参数下的发电效率、输出电压特性。台架的支撑腿采用标准方管焊接结构，底部预留了地脚安装孔，可直接固定在实验地面或减震台座上，降低高速运转时的振动对测试精度的影响。整体安装边界充分考虑实验室操作空间需求，各操作部位预留足够的拆装、调试空间，驱动电机的接线端、发电单元的输出端均朝向台架外侧，方便测试时接线、采集数据。设计过程中优先考虑实验场景的拆装便捷性，各连接部位均采用标准紧固件连接，可快速拆解更换磁钢、调整气隙、替换带轮，满足不同实验方案的快速切换需求，无需对台架主体进行额外加工即可完成多组对照实验，大幅降低研发测试阶段的改造成本与周期。
