山地自行车数控加工平台密封轴承结构

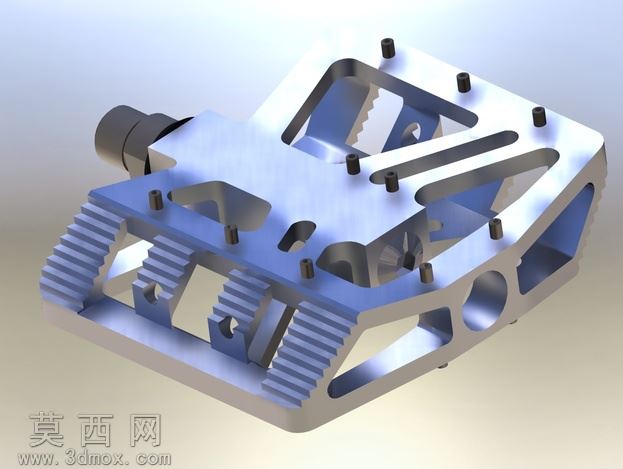

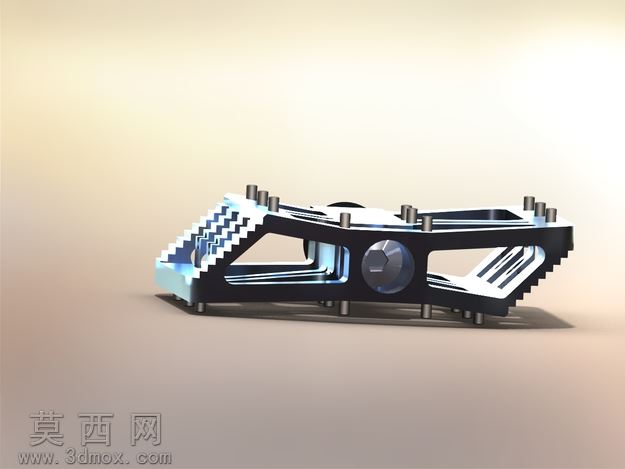

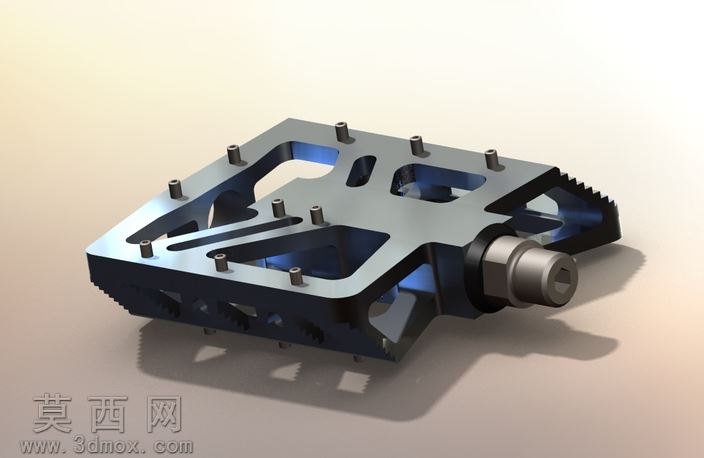

本作品为山地自行车平台踏板配套的密封轴承三维结构，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面定位核心轴承安装位，依次绘制踏板主体的轮廓草图，通过拉伸、切除特征完成主体框架的轻量化镂空结构设计，针对踏板表面的防滑齿结构，采用线性阵列结合等距偏移的方式保证齿形间距均匀、啮合角度符合骑行踩踏的防滑需求。建模过程中对轴承安装孔位、密封件嵌装槽做了精确的尺寸约束，确保轴承、密封件与踏板主体的装配间隙控制在合理公差范围内，避免出现装配干涉问题。材质渲染阶段，踏板主体采用阳极氧化铝合金材质，调整金属粗糙度参数模拟哑光磨砂的金属质感，表面防滑齿区域做细微的纹理凹凸处理还原真实加工纹理，内置轴承部分采用高抛光轴承钢材质，密封件采用黑色丁腈橡胶材质，通过材质区分清晰展现不同部件的功能属性。结构设计上采用大面积镂空减重设计，在保证踏板整体结构强度的前提下尽可能降低自重，多组加强筋沿踩踏受力方向分布，提升踏板的抗冲击载荷能力，密封轴承采用内嵌式安装结构，配套的密封件可以有效阻挡骑行过程中泥沙、水渍进入轴承内部，延长轴承的使用寿命，踏板四周的固定螺栓孔位做了沉头处理，避免螺栓凸起剐蹭骑行鞋。设计思路围绕山地骑行的实际使用场景展开，兼顾轻量化、结构强度与密封防护性能，所有安装配合位均参考通用五金配件的标准尺寸设计，可直接适配常规山地自行车的曲柄安装接口，模型完成装配校验后导出通用格式文件，可用于结构验证、加工参考以及产品展示使用。
